【附 CATIA 快捷鍵大全】CATIA 之扭轉雙彈簧的創建

2016-11-02  by:CAE仿真在線  來源:互聯網

圓形截面圓柱壓縮彈簧設計 ,因剛性穩定,結構簡單,制造方便,應用較廣。在機械設備中多用作緩沖,減震,以及儲能和控制運動等。今天我們?yōu)樾』锇閭儙?lái)扭轉雙彈簧的創建過程。

1扭轉雙彈簧的創建過程

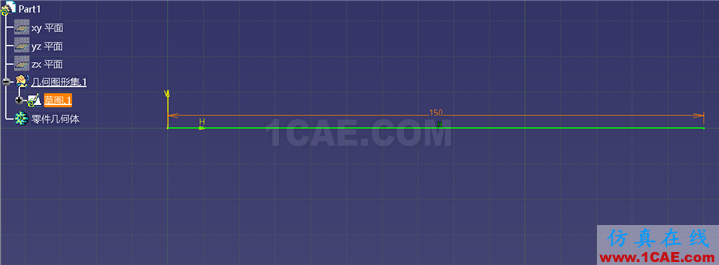

1.首先,我們打開CATIA軟件,進入零部件設計模塊。選擇yz平面繪草圖。如圖1

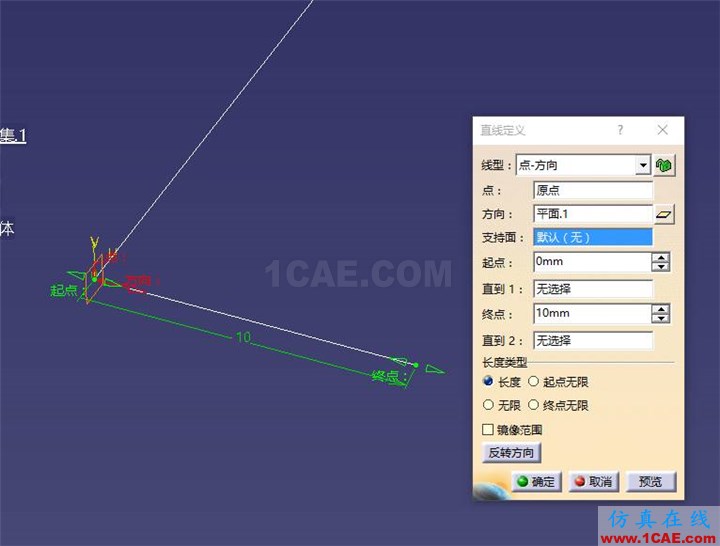

2. 退出草圖之后,我們創建一條直線。如圖2

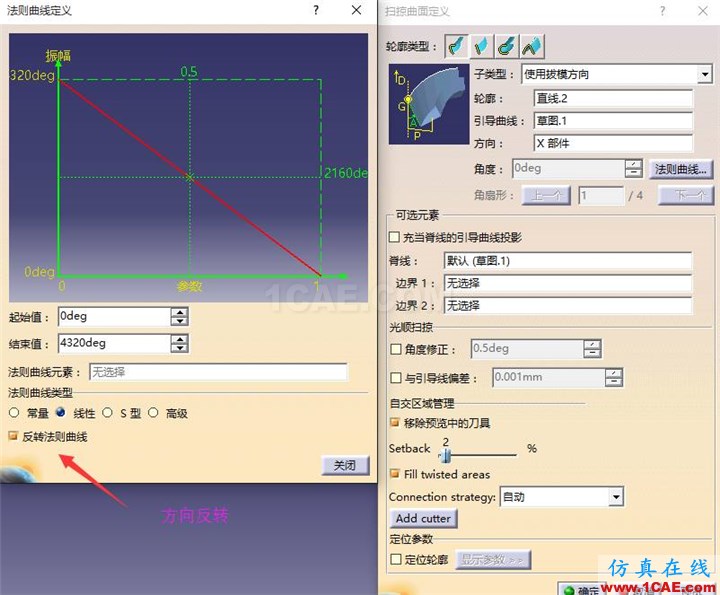

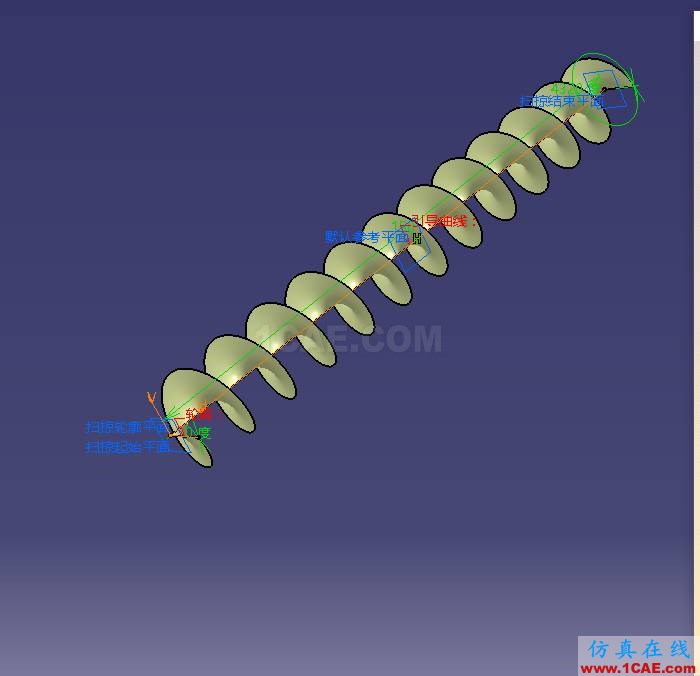

3. 創建完畢后,我們選擇掃掠命令。選擇使用拔模命令掃掠,設置法則曲線,如圖3,圖4

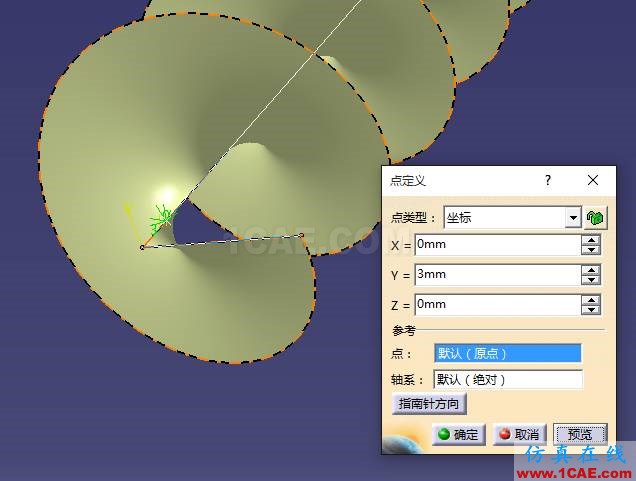

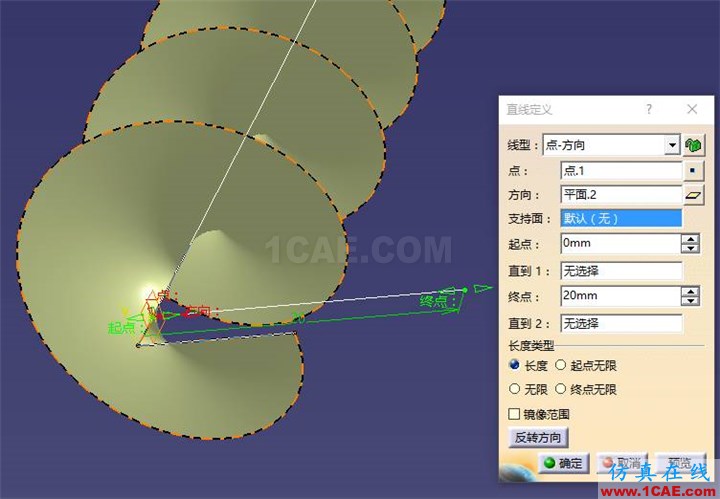

4. 再次創建一條直線。點選擇創建新的點,然后完成直線的創建。如圖5,圖6

5. 再次創建掃掠,法則曲線參數一樣,更改方向。其他設置一樣。如圖7

6.最后得到扭轉的雙彈簧的零件,如圖8

2CATIA 快捷鍵大全

1)鍵盤部分

1.幫助

• F1――CATIA V5 幫助

• Shift+F1――這是什么?

---

2.編輯

• Ctrl+Z――撤消

• Ctrl+C――復制

• Ctrl+X――剪切

• Del――刪除

• # Shift+Enter――特性(properties)

• Ctrl+G――選擇集...

• Ctrl+V――粘貼

• Ctrl+Y――重復(redo)

---

3.工具

• Alt+F11――Visual Basic 編輯器...(物體選擇器,鍵盤方向鍵可以選擇目標)

• Alt+F8――宏...

• # Ctrl+Shift+U――定制...(定制工作臺)

---

4.文件

• Ctrl+S――保存

• Ctrl+O――打開...

• Ctrl+P――打印...

• Ctrl+N――新建...

---

5.選擇

Ctrl+F――搜索...

---

6.全部命令

• F8――Drop compass plane

• F5――Flip compass base

• PDF 文件使用 "pdfFactory Pro" 試用版本創建 www.fineprint.cn

• Ctrl+A ――Flood Select

• Ctrl+I――Invert Select

• F7――Reset compass to XYZ

• F6――Set compass orientation

• F9――Stretch View

• Ctrl+U ――Update

• Shift+F2――規格概觀

• F3――規格(隱藏目錄樹)

• Ctrl+D ――Fast Multi Instantiation

• Ctrl+E――Define Multi Instantiation...

• Ctrl+W――Group in new set

---

7.視圖(以下全為自定義快捷鍵):

• Ctrl+KP_Add――放大

• Ctrl+KP_Subtract――縮小

• Ctrl+Shift+B――交換可見空間

• Ctrl+Shift+Z――夸大...

• Alt+P――平移

• Alt+F――適合全部

• Ctrl+Shift+F――全屏

• Alt+Z――縮放

• F2――縮放區域

• Alt +A――上一個視圖

• Alt +D――下一個視圖

• Ctrl+R――旋轉

• Ctrl+B――隱藏/顯示

• Ctrl+KP_0――全部折疊

• Ctrl+KP_1――展開第一個級別

• Ctrl+KP_2――展開第二個級別

• Ctrl+KP_3――展開所有級別

• Ctrl+Shift+V――已命名的視圖...

• Ctrl+H ――轉頭

• Ctrl+T――透視

• Ctrl+Alt+F――飛行

---

8.文件

• Ctrl+Shift+Q――關閉

• Ctrl+Shift+A――另存為...

• Ctrl+Shift+S――目錄(發送到目錄)

• Ctrl+Alt+S――全部保存

• Ctrl+Shift+D――桌面...

---

9.全部命令

Ctrl+Q――退出工作臺(應用于退出草圖)

PDF 文件使用 "pdfFactory Pro" 試用版本創建 www.fineprint.cn

注釋:“#”表示自定義鍵。

---

2)鼠標加鍵盤部分

• Alt+MC――視圖平移

• Shift+MC――出現紅色方塊后拖拉

• Ctrl(先)+MC――視圖放大縮小

• Ctrl+MC(先)――物件旋轉 (圓形區域內繞 XYZ 軸的旋轉,區域外 Z 軸旋轉)

---
