BIM論文 ▏▏基于CATIA的鋼桁架拱橋建模研究Catia技術圖片1 北京華筑建筑科學研究院專家團隊及各專業高級工程師團隊聯合發表各專業BIM學術論文,每周二、四,小編都將為大家定期推送一篇學術論文,敬請期待。

本期論文簡介

作者:華筑-比目魚專家趙雪鋒劉占省

高級工程師楊露鄭曉磊劉繼

論文題目:《基于CATIA的鋼桁架拱橋建模研究》

刊登刊物:《工業建筑》

刊登日期:2016年7月1日

閱讀到文章末尾

大神手把手教你成為CATIA大咖

《基于CATIA的鋼桁架拱橋建模研究》

作者:趙雪鋒劉占省楊露鄭曉磊劉繼

(北京比目魚工程咨詢有限公司,北京)

提要:借助CATIA強大的三維建模能力,根據重慶朝天門大橋工程實例為實踐,介紹一種基于CATIA的鋼桁架拱橋建模方法。本方法基于CATIA參數、骨架、模板和知識工程等等。該方法符合實際工程習慣,方便應對工程變更。

關鍵詞:橋梁;鋼桁架拱橋;CATIA;骨架;模板;知識工程

引言

一、引言

CATIA作為達索平臺的三維設計核心產品,擁有領先世界產品設計與創新的解決方案。CATIA可以幫助用戶采用三維技術來設計未來的產品。并支持從項目前期、設計、分析、模擬、組裝到維護在內的全生命周期設計流程。與其他三維設計軟件相比,CATIA的主要優點是:(1)CATIA整體功能強大、可創建任意實體和曲面造型;(2)CATIA提供參數化設計功能和強大的知識工程,可實現產品快速成型和變更。(3)CATIA的各個模塊基于統一的數據平臺,各個模塊存在真正的全相關性。

本文根據重慶朝天門大橋工程實例,重點闡述CATIA在大型鋼桁架拱橋中的建模應用方法。

工程簡介

二、工程簡介

重慶朝天門長江大橋地處重慶市主城中央商務區,西接江北區的五里店立交,東接南岸區渝黔高速公路黃角灣立交,是重慶主城區向外輻射的東西向快速主干道。

朝天門大橋主橋采用(190+552+190)m中承式鋼桁連續系桿拱橋,雙層橋面布置,上層外雙向六車道和兩側人行道,橋面總寬36m。下層中間為雙線城市軌道交通,兩側各預留一個汽車車行道。

兩片主桁間距29m,拱頂至中間支點高度為140m,拱肋下弦線采用二次拋物線,其矢高128m;拱肋上弦部分線形也采用二次拋物線,與邊跨上弦之間采用R=800m的反向圓曲線進行過渡。鋼桁拱肋跨中桁高12m,中間支點處桁高74m(其中拱肋加勁弦高46.65m),邊支點處桁高為11.83m。全橋采用變節間布置,共有12、14、16等三種節間形式,其中邊跨節間布置為5X12m+5X16m,中跨節間布置為5X16m+2X14m+28X12m+2X14m+5X16m。全橋布置有上下兩層系桿,其高度間距11.83m,上層系桿構造采用“H”形斷面搞結構系桿,下層系桿構造采用“H”形斷面鋼結構系桿+體外預應力索,鋼結構系桿端部與拱肋下弦節點相連接,下層體外預應力索錨固于節點端部。

吊桿橫向間距與桁寬相同,為29m,縱向間距與主桁節間布置相同,每個吊點處的吊桿采用兩根φ7-109絲的高強度平行鋼絲束組成,吊桿上端錨固于拱肋下弦節點處設置的錨梁上,下端錨固于上系桿節點處設置的錨梁上。

上層橋面采用正交異性鋼橋面板,橋面板厚14mm,采用“U”形閉口肋,縱向每3m設置一道橫隔板,橫向布置6道縱梁,在主桁節點處設置一道橫梁,全部橋面荷載均通過橫梁傳給主桁。下層橋面兩側采用正交異性鋼橋面板,橋面板板厚14mm,采用“U”形閉口肋,縱向每3m設置一道橫隔板,橫向每側布置3道縱梁,在主桁節點處設置一道橫梁,全部橋面荷載均通過橫梁傳給主桁;下層橋面中部采用縱、橫梁體系,其橫梁與兩側鋼橋面板相同,共設置4片輕軌縱梁,其間距為2m,每兩片縱梁通過平聯和橫梁連為一體,縱梁上置木質枕和50kg/m鋼軌,作為輕軌交通走形軌道。

拱肋上弦在中跨設置平面縱向聯結系,拱肋下弦(除上、下層橋面所在節間外)及加勁弦均設置平面縱向聯結系,下層橋面下部設置平面縱向聯結系;中間支點和邊支點在主桁間均布置橋門梁。

主桁采用整體節點、節點外拼接技術,所有鋼構件均采用工廠焊接制造,除鋼橋面面板和“U”形肋外用現場焊接外,其余全部構件現場均采用高強度螺栓連接,其中主桁采用M30高強度螺栓,聯結系、行車系采用M24高強度螺栓。

主橋支承體系布置如下:

縱向支承體系布置為兩岸側主墩設置固定鉸支座,其余各墩均設置活動鉸支座。

橫向支承體系布置為主墩均設置固定支座,支座上、下座板之間留有一定間隙,可滿足橫向溫度作用下位移的要求;交界墩設置活動支座,邊支點下橫梁中心設置兩個橫向限位支座。

大型鋼桁架拱橋結構特點

三、大型鋼桁架拱橋結構特點

鋼桁架拱橋之所以能夠在大跨徑橋型特別是公鐵兩用橋中有一定的競爭力,并有較大的優勢,是與有以下優點分不開的:

(1) 拱橋的力學特點決定其基有較好的豎向剛度,而斜拉橋和懸索橋本身屬于柔性體系,必須在結構和體系布置上加以處理才能滿足受力和高速行車的要求。

(2) 桁架橋中的桿件多為承受軸向力構件,能夠充分發揮材料的力學性能。

(3) 桁架橋具有每個節點桿件都能夠根據受力大小而靈活改變鋼種和截面的特點,展現了良好的經濟性能。

(4) 橋梁的上部結構施工多為高空作業,桁架拱橋的單根桿件先對較輕,不需要大型的起吊設備,施工迅速。

(5) 鋼桁拱橋外形輪廓柔和,橋型雄偉壯觀,易于與周邊景觀協調搭配,能夠體現現代化的風貌。

鋼桁架拱橋同樣也存在一些不足:

(1) 桁架拱橋的節點構造復雜,設計時其抗疲勞性能需要做深入研究。

(2) 大跨度鋼桁架拱橋的弦桿和腹桿自由長度較大,承壓時存在著失穩破壞的可能,因此,在桿件設計時要充分考慮穩定性要求

(3) 大跨度鋼桁架拱橋在施工中的整體穩定性能較弱。

(4) 由于承載高,需要大噸位支座;從“全生命周期設計”出發,還要考慮大型支座的更換問題。

(5) 作為鋼結構,要考慮材料的長期防腐性能。

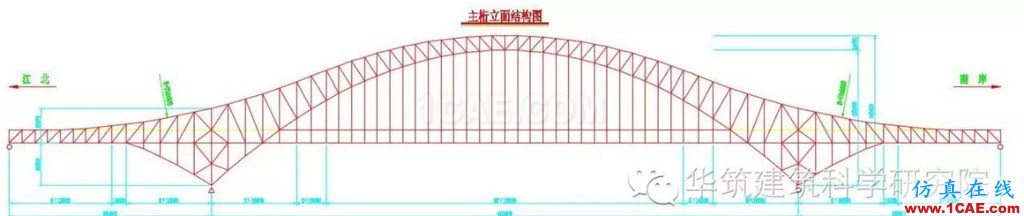

重慶朝天門大橋主桁立面結構圖

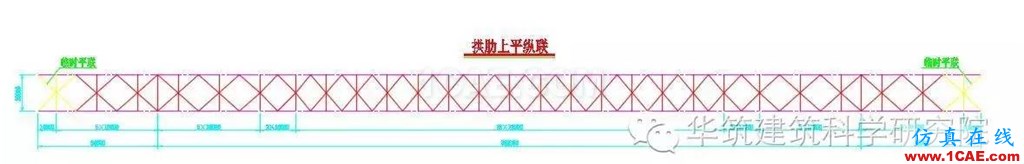

拱肋上平縱聯

大型鋼桁架拱橋建模研究

四、大型鋼桁架拱橋建模研究

4.1 基本原則

(1) 坐標系:朝天門大橋具有一定的對稱性,在考慮坐標系上,為了便于建模和保存坐標一致性,把原點設在下層橋面對稱點上,即X軸位于縱向梁中心線,Y軸位于橫向向梁中心線,Z軸垂直朝上。

(2) 建模單位:本項目采用mm為長度單位,kg為重量單位。

(3) 命名標準:本項目采用“項目_區域(所屬系)_零件_編號”的形式,由于CATIA不支持中文名保存文件,對接保存文件名形式為:CTM(朝天門)_ZH(主桁)_XG(系桿)_1(系桿1)

(4) 建模方法:骨架驅動+文檔模板+參數化調節+知識工程陣列。骨架為定位所需要的點線面基本元素,模板為實例化所需的庫模板,參數調節為實例化之后可方便驅動零件,知識工程陣列為模板實例化時快速實現方式。

(5) 文件屬性:為滿足項目材料統計和加工圖中的BOM,所有文件屬性均需要定制,同時定制完的屬性信息在后期運維的時候也方便查詢構件信息,并且構件信息需要跟模型有一定關系。如果是后加入的屬性信息意義不大。

(6) 出圖標準定制:模板實例化之后為了出圖的表現性需要對CATIA出圖標準進行定制,定制可以采用二次開發,也可以采用修改XML文件來實現,本項目中采用修改XML來實現,不涉及二次開發等內容。

4.2 定制標準

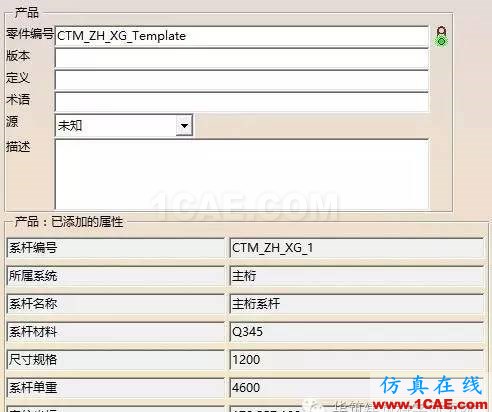

(1) 模型文件定制:本項目采用CATIA V5R20,模型文件屬性定制如圖:

(2) 圖紙BOM定制:

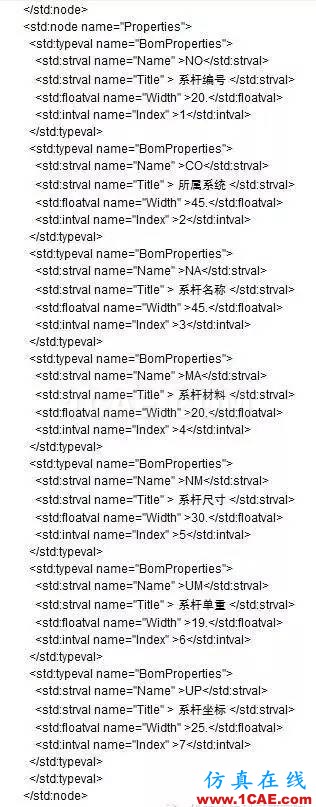

修改XML內容達到圖紙BOM表定制功能,修改如下:

(3)物料清單格式定制

物料清單格式定制屬性與文件模板屬性內容和順序保持一致性。如下圖:

(4) 知識工程環境定制:

知識工程類型的參考目錄:

D:\Program Files\Dassault Systemes\B20\win_b64\resources\knowledge\knowledgeTypesCustom

知識工程的環境:

D:\Program Files\Dassault Systemes\B20\win_b64\resources\knowledge

4.3 發布骨架

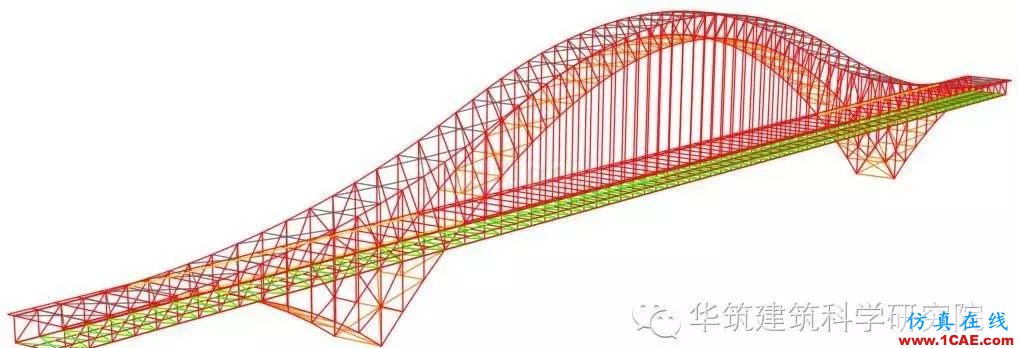

通過AutoCAD提取拱橋各個方向的平立面視圖,然后倒入CATIA中,通過草圖得到如下線架構模型。

線架構模型

得到線架構模型之后,需要對應桿件截面編號名字,方便骨架對應,截面編號一樣的桿件用同一個文檔模板,由于項目具有一定的對稱性,所以發布其中一部分骨架線即可。

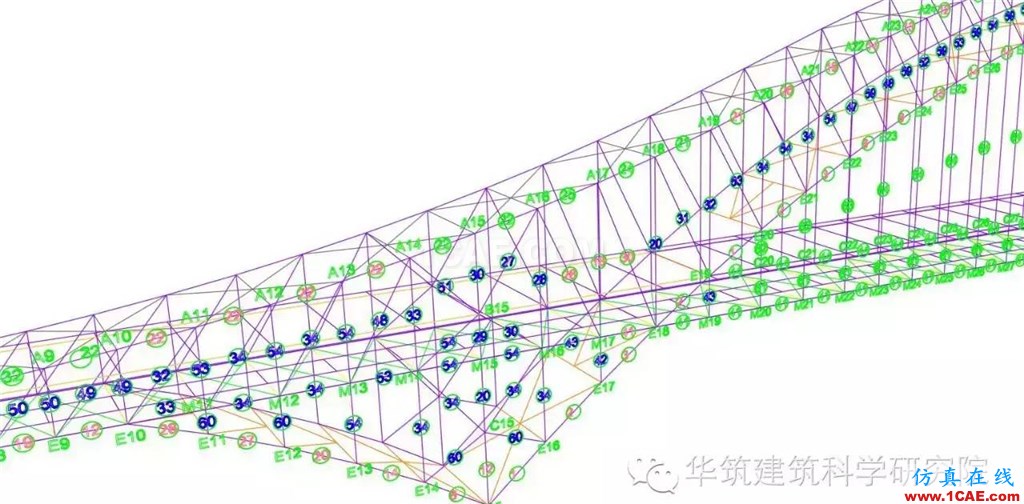

也可以把桿件編號CAD導入CATIA,以方便查詢和對照桿件截面信息。如下圖:

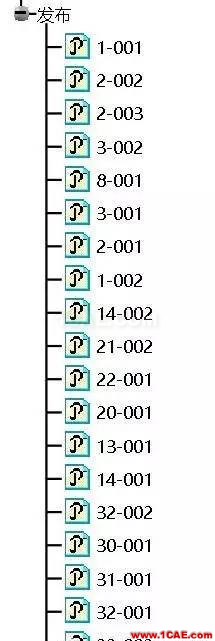

發布骨架線,因為以前把桿件編號命名好,所以發布的時候名字會自動對應,發布好處在于,一旦我用另一根相同名字的線來替換現有的線,那么基于發布所做的相關實例化結果都會自動更新。如圖:

4.4 文檔模板

本項目中大致要做兩種類型的文檔模板,一種是桿件文檔模板,桿件文檔模板會有好多種形式,比如箱型截面、工字鋼截面等,一種是節點文檔模板,節點文檔模板的形式會更多。文檔模板的標準都新建自4.2(1)中所示的文件!好處在于方便后期物料統計和BOM的處理。

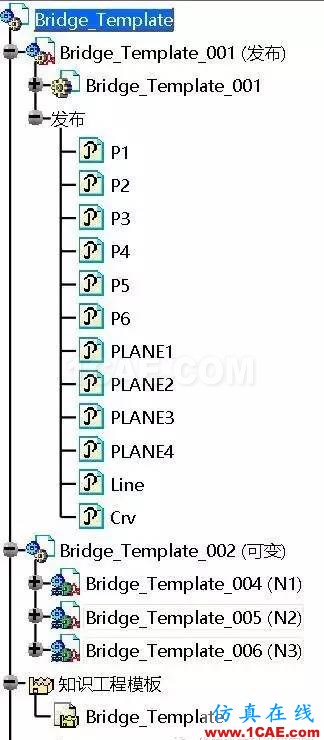

文檔模板目錄樹

4.5 知識工程陣列

通過知識工程陣列我們可以利用已經建好的模板實時快速的建立模型,利用知識工程陣列不僅可以建立單獨的零件模板模型,還可以將裝配組件建成模板。

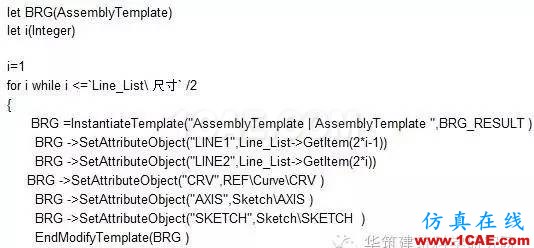

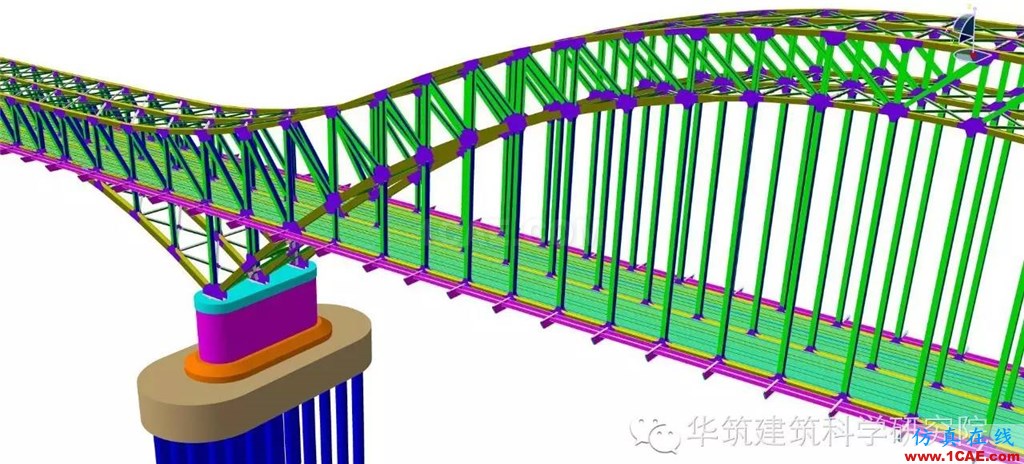

通過幾行簡單的知識工程語言就可以快速的實例化,得到鋼桁架拱橋模型,如下圖:

結語

五、結語

通過朝天門大橋工程實踐,我們隊CATIA軟件有了更加深刻的認識,并總結提煉出使用與鋼桁架拱橋結構的三維建模方法。即以橋梁總體布置骨架為主導,以構件設計模板為核心,結合參數化、知識工程陣列等功能,實現大型鋼桁架拱橋的有效建模。

參考文獻

參考文獻

[1] 張建平,余芳強,李丁.面向建筑全生命周期的集成BIM建模技術研究[J].土木建筑工程信息技術,2012,4(1);6-14.

[2] 達索系統集團官方網站,http://www.3ds.com/zh/products-services/catia/

[3] 黃俊炫,張磊,葉藝.基于CATIA的大型橋梁三維建模方法

[4] 肖汝誠孫海濤.大跨度鋼桁架拱橋關鍵問題研究.
