搜索不計算縮放的比例因子如何根據最終的長度直接縮放？【AutoCAD教程】
2017-12-18 by:CAE仿真在線 來源:互聯網
在CAD繪圖過程中經常會遇到圖形中已知一長度A要縮放至長度為B,當然,已知這兩長度可以計算出比例因子即B/A,但是有時口算算不出來還得借助計算器算很麻煩,遇到這種比例值不好計算的情況,可以用以下方法直接縮放:

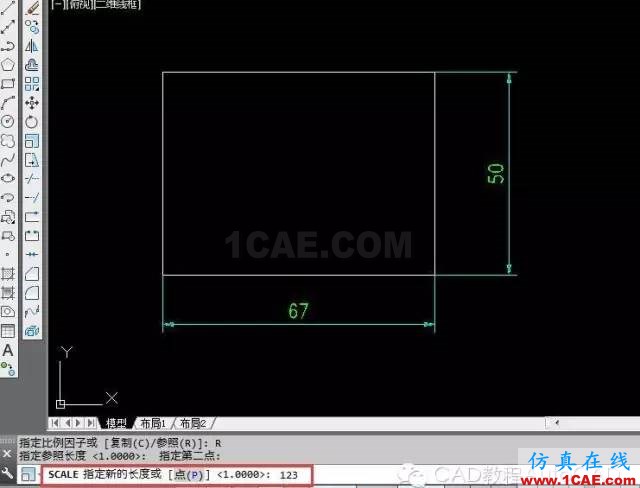

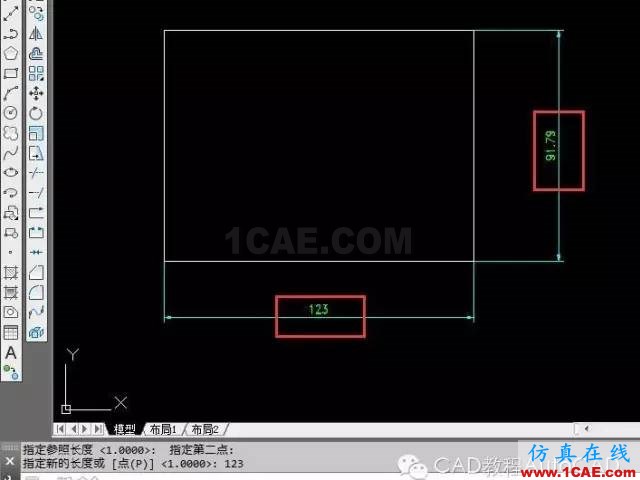

如圖中67X50的矩形要進行整體縮放,將長度67放大至123長,寬度方向等矩形整體隨著同時縮放,計算縮放比例因子為123/67,可見口算很不方便,那就利用參照來縮放嘍。

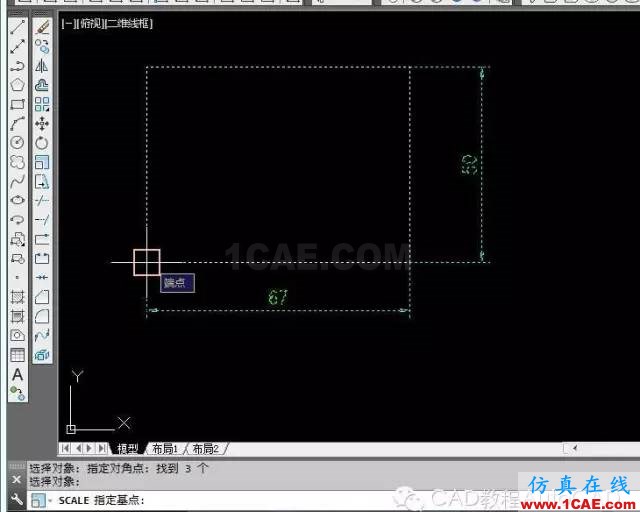

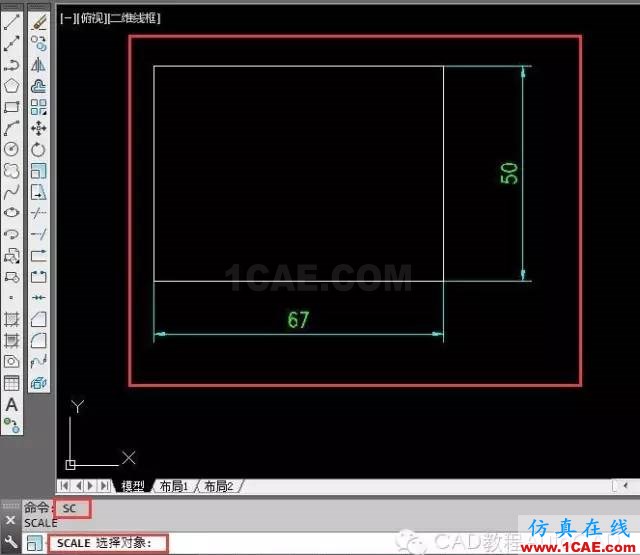

操作步驟見下圖
此處不用輸入比例因子直接選擇參照R

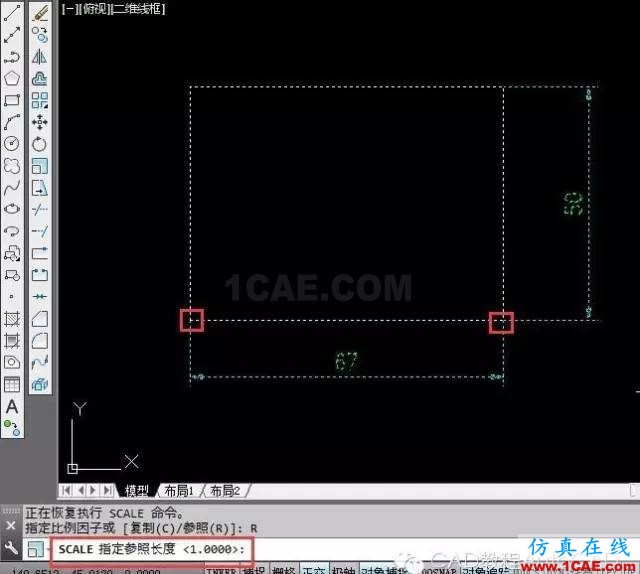

分別選擇67直線的兩個端點即可
