CAD中快速選擇指定圖層的所有圖元的方法【AutoCAD教程】

2017-09-26  by:CAE仿真在線  來源:互聯網

CAD中快速選擇指定圖層的所有圖元的方法有以下兩種: 第一種:利用快速選擇: 1.在CAD操作界面的黑色繪圖區域任意位置單擊鼠標右鍵----點擊快速選擇選項,

2.在“特性”選項里選擇圖層,在“值”選項選擇你要選中的圖層,然后確定,具體示意如下:

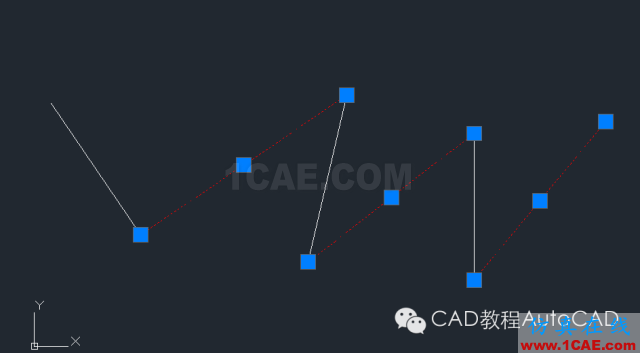

則圖中所有中心線均被選中,如下圖

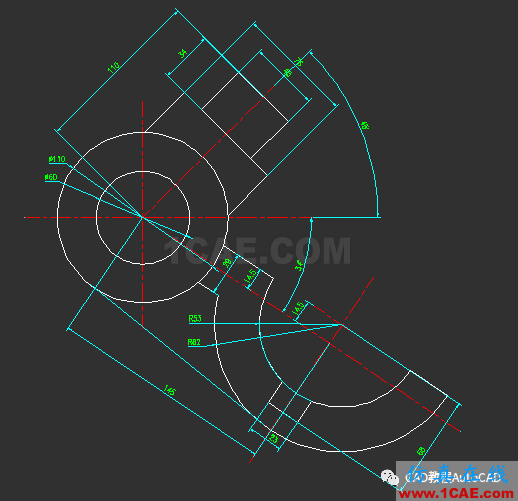

第二種:利用圖層開關 只留下需要選擇的圖層處于圖層打開狀態其余圖層關閉,則繪圖區只留下未關閉的圖層上的圖元,此時用CTRL+A或框選選中圖元即可。如下圖中圖形由輪廓粗實線、標注和中心線組成

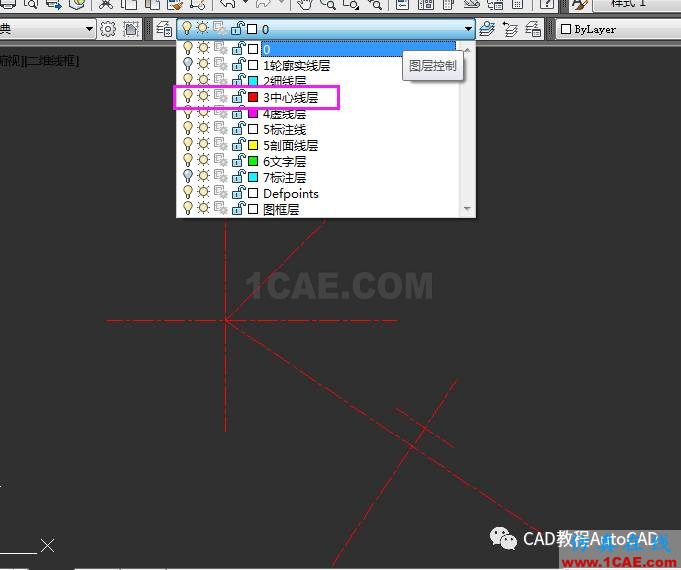

如果只想選擇中心線則如下圖,將輪廓實線層和標注 層關閉繪圖區只剩下中心線層的圖元。此時用CTRL+ A或框選選中圖元即可。

當然,用以上方法的前提是畫圖過程中線條都是按照圖層設置合理放置圖層才可以的,否則可能選的不全或有誤選的狀況發生。
