CAD標注怎么用斜的短線（建筑標記）代替箭頭？【AutoCAD教程】

2017-09-26 by:CAE仿真在線來源:互聯網

在CAD繪圖中大家都知道不同的行業有些設置是不一樣的,比如標注。在機械中標注中尺寸線上使用箭頭指向尺寸界線,但是在建筑制圖中一般用斜的短線(建筑標記)來指向尺寸界線,那么要用箭頭或要用短線標注應該怎么詳細設置呢?具體如下:

1.只是修改已標注好的部分尺寸中的箭頭為短線樣式:

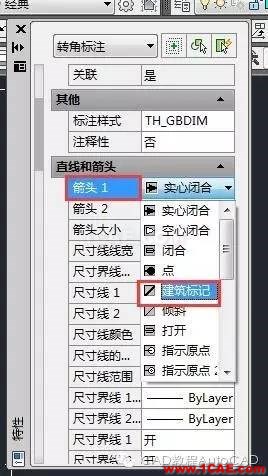

可以選中這些需要修改的尺寸標注然后CTRL+1打開特性對話框,切換“箭頭1”和“箭頭2”將“實心閉合”為“建筑標記”,切換完畢立即生效。

如下圖均為實心閉合的箭頭

CAD標注怎么用斜的短線（建筑標記）代替箭頭？【AutoCAD教程】AutoCAD應用技術圖片1

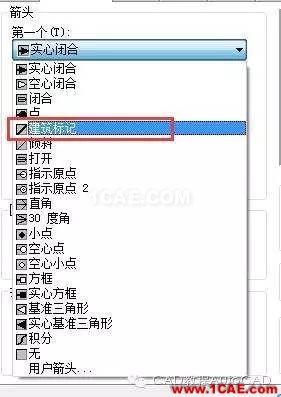

選中尺寸打開特性對話框后箭頭1選擇了建筑標記

CAD標注怎么用斜的短線（建筑標記）代替箭頭？【AutoCAD教程】AutoCAD應用技術圖片2

CAD標注怎么用斜的短線（建筑標記）代替箭頭？【AutoCAD教程】AutoCAD應用技術圖片3

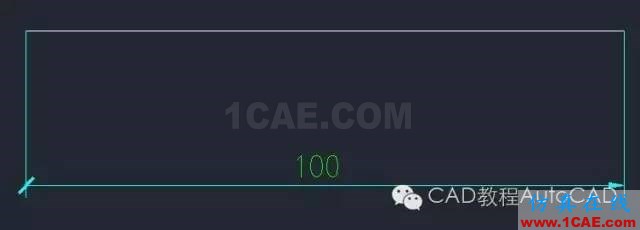

尺寸修改后的成果,左邊為斜線右邊為箭頭

CAD標注怎么用斜的短線（建筑標記）代替箭頭？【AutoCAD教程】AutoCAD應用技術圖片4

2.新建尺寸標注:

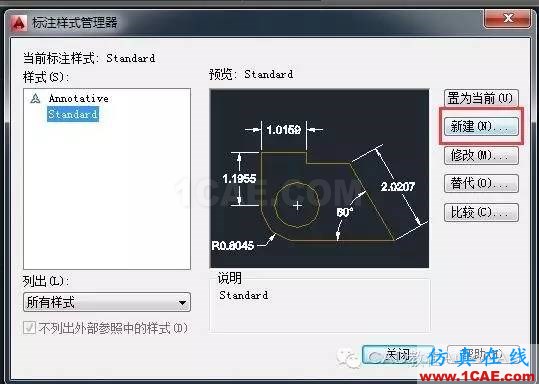

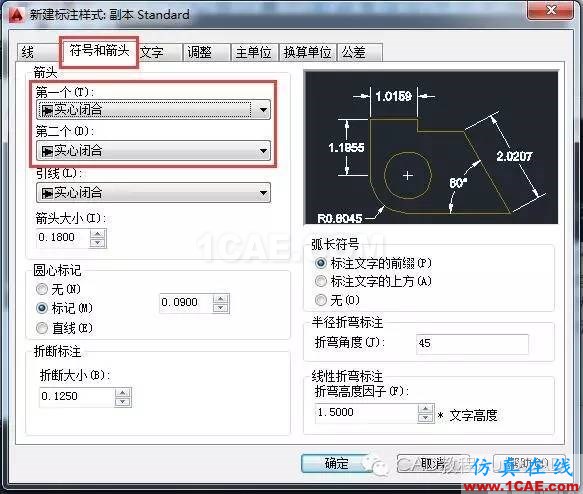

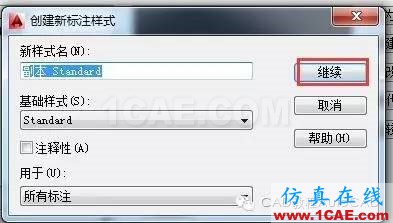

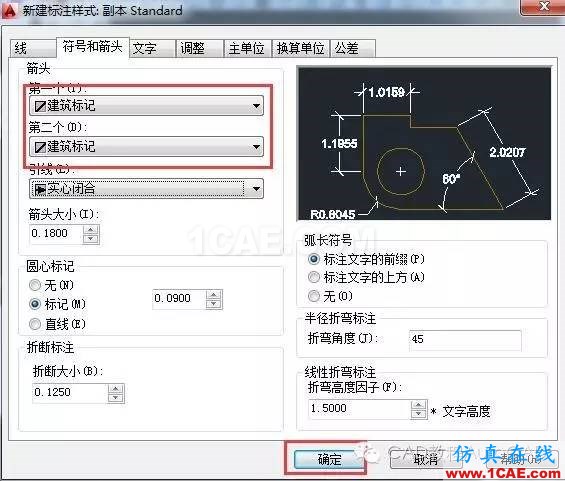

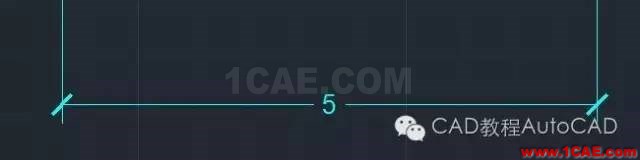

格式-標注樣式,或D回車打開“標注樣式管理器”對話框,單擊“新建”按鈕,打開“創建新標注樣式”對話框,單擊“繼續”,打開“新建標注樣式”對話框,切換至“符號和箭頭”選項卡,將“箭頭”切換為“建筑標記”,完成其它設置,單擊確定按鈕,關閉所有對話框。新建尺寸標注如圖中所示。
