如何提高CAD畫圖的速度?有哪些途徑和技法？【AutoCAD教程】

2017-07-17 by:CAE仿真在線來源:互聯網

提高CAD畫圖的速度途徑和技法如下:

一.遵循一定的作圖原則

除了一些命令我們需要掌握之外,還要遵循一定的作圖原則,為了提高作圖速度,用戶最好遵循如下的作圖原則:

1.作圖步驟:設置單位及精度→建立若干圖層→設置對象樣式→開始繪圖。

2.繪圖始終使用1:1比例。為改變圖樣的大小,可在打印時于圖紙空間內設置不同的打印比例。

3.為不同類型的圖元對象設置不同的圖層、顏色及線寬,而圖元對象的顏色、線型及線寬都應由圖層控制(BYLAYER)。

4.需精確繪圖時,可使用柵格捕捉功能,并將柵格捕捉間距設為適當?shù)臄?shù)值。

5.不要將圖框和圖形繪在同一幅圖中,應在布局(LAYOUT)中將圖框按塊插入,然后打印出圖。

6.對于有名對象,如視圖、圖層、圖塊、線型、文字樣式、打印樣式等,命名時不僅要簡明,而且要遵循一定的規律,以便于查找和使用。

7.將一些常用設置,如圖層、標注樣式、文字樣式、柵格捕捉等內容設置在一圖形模板文件中(即另存為*.DWT文件),以后繪制新圖時,可在創建新圖形向?qū)е袉螕?使用模板"來打開它,并開始繪圖。

二.選用合適的命令

用戶能夠駕馭AutoCAD,是通過向它發出一系列的命令實現的。AutoCAD接到命令后,會立即執行該命令并完成其相應的功能。在具體操作過程中,盡管可有多種途徑能夠達到同樣的目的,但如果命令選用得當,則會明顯減少操作步驟,提高繪圖效率。下面僅列舉了幾個較典型的案例。

1.生成直線或線段

(1)在AutoCAD中,使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直線或線段,但唯有LINE命令使用的頻率最高,也最為靈活。

(2)為保證物體三視圖之間"長對正、寬相等、高平齊"的對應關系,應選用XLINE和RAY命令繪出若干條輔助線,然后再用TRIM剪截掉多余的部分。

(3)欲快速生成一條封閉的填充邊界,或想構造一個面域,則應選用PLINE命令。用PLINE生成的線段可用PEDIT命令進行編輯。

(4)當一次生成多條彼此平行的線段,且各條線段可能使用不同的顏色和線型時,可選擇MLINE命令。

2.注釋文本

(1)在使用文本注釋時,如果注釋中的文字具有同樣的格式,注釋又很短,則選用TEXT(DTEXT)命令。

(2)當需要書寫大段文字,且段落中的文字可能具有不同格式,如字體、字高、顏色、專用符號、分子式等,則應使用MTEXT命令。

3.復制圖形或特性

(1)在同一圖形文件中,若將圖形只復制一次,則應選用COPY命令。

(2)在同一圖形文件中,將某圖形隨意復制多次,則應選用COPY命令的MULTIPLE(重復)選項;或者,使用COPYCLIP(普通復制)或COPYBASE(指定基點后復制)命令將需要的圖形復制到剪貼板,然后再使用PASTECLIP(普通粘貼)或PASTEBLOCK(以塊的形式粘帖)命令粘帖到多處指定的位置。

(3)在同一圖形文件中,如果復制后的圖形按一定規律排列,如形成若干行若干列,或者沿某圓周(圓弧)均勻分布,則應選用ARRAY命令。

(4)在同一圖形文件中,欲生成多條彼此平行、間隔相等或不等的線條,或者生成一系列同心橢圓(弧)、圓(弧)等,則應選用OFFSET命令。

(5)在同一圖形文件中,如果需要復制的數量相當大,為了減少文件的大小,或便于日后統一修改,則應把指定的圖形用BLOCK命令定義為塊,再選用INSERT或MINSERT命令將塊插入即可。

(6)在多個圖形文檔之間復制圖形,可采用兩種辦法。其一,使用命令操作。先在打開的源文件中使用COPYCLIP或COPYBASE命令將圖形復制到剪貼板中,然后在打開的目的文件中用PASTECLIP、PASTEBLOCK或PASTEORIG三者之一將圖形復制到指定位置。這與在快捷菜單中選擇相應的選項是等效的。其二,用鼠標直接拖拽被選圖形。注意:在同一圖形文件中拖拽只能是移動圖形,而在兩個圖形文檔之間拖拽才是復制圖形。拖拽時,鼠標指針一定要指在選定圖形的圖線上而不是指在圖線的夾點上。同時還要注意的是,用左鍵拖拽與用右鍵拖拽是有區別的。用左鍵是直接進行拖拽,而用右鍵拖拽時會彈出一快捷菜單,依據菜單提供的選項選擇不同方式進行復制。

(7)在多個圖形文檔之間復制圖形特性,應選用MATCHPROP命令(需與PAINTPROP命令匹配)。

三.使用快車工具(EXPRESS TOOLS)

所謂快車工具,實際上是為用戶設計并隨AutoCAD一起免費提供的實用工具庫。該庫中的大部分工具來自AutoCAD R14的優惠(Bonus)工具,其余的則已被舍棄或改進,同時又增加了一些新工具?？燔嚬ぞ咴趫D層管理、對象選擇、尺寸標注樣式的輸入/輸出、圖形的編輯修改等眾多方面對AutoCAD進行了功能擴展,而且能非常容易地結合在AutoCAD 的菜單和工具條中,使用起來方便快捷,故能明顯提高你繪圖的工作效率。

安裝快車工具的方法,是在安裝AutoCAD 時選擇"完全"安裝,或者選擇帶有"快車工具"選項的"用戶"安裝。假如當初不是這樣,則應以"增加"方式重新安裝AutoCAD ,并選擇需添加的"快車工具"。

缺省時,AutoCAD 在啟動時不把快車工具裝入內存,以縮短其啟動時間。當你第一次使用快車工具時,工具庫會自動裝入。不過你也可以在開始時用EXPRESS TOOLS命令強行裝入。在已正確安裝了快車工具的前提下,如果屏幕上未出現其"快車"菜單,你可以使用EXPRESS MENU命令將菜單顯示出來。

下面則是在屏幕上顯示"快車"工具條的方法步驟:

(1)在下拉式菜單中,選擇視圖>工具條...,則出現"工具條"對話框。

(2)在名為"菜單組"的下拉組合框中,選擇"快車"。

(3)在名為"工具條"的組合框中點選所需要的選項。凡冠以"X"的選項,將在屏幕上顯示其工具條。

(4)單擊"關閉"按鈕,退出對話框。

四.打開或關閉一些可視要素

圖形的復雜程度影響到AutoCAD執行命令和刷新屏幕的速度。打開或關閉一些可視要素(如填充、寬線、文本、標示點、加亮選擇等)能夠增強AutoCAD的性能。

(1)如果把FILL設為OFF,則關閉實體填充模式,新畫的跡線、具有寬度的多義線、填充多邊形等,只會顯示一個輪廓,它們在打印時不被輸出。而填充模式對已有圖形的影響效果,可使用REGEN命令顯示出來。另外,系統變量FILLMODE除控制填充模式之外,還控制著所有陰影線的顯示與否。

(2)關閉寬線顯示。寬線增加了線條的寬度。寬線在打印時按實際值輸出,但在模型空間中是按象素比例顯示的。在使用AutoCAD繪圖時,可通過狀態條上的LWT按鈕,或者從"格式"菜單中選擇"寬線"選項,用"寬線設置"對話框?qū)捑€顯示關閉,以優化其顯示性能。系統變量LWDISPLAY也控制著當前圖形中的寬線顯示。

(3)如果把QTEXT設為ON,則打開快顯文本模式。這樣,在圖樣中新添加的文本會被隱匿起來只顯示一個邊框,打印輸出時也是如此。該設置對已有文本的影響效果,可使用REGEN命令進行顯示。另外,系統變量QTEXTMODE也控制著文本是否顯示。這在圖樣中的文本較多時,對系統性能的影響是很明顯的

(4)禁止顯示標示點。所謂標示點,是在選擇圖形對象或定位一點時出現在AutoCAD繪圖區內的一些臨時標記。它們能作為參考點,能用REDRAW或REGEN命令清除,但打印輸出時并不出現在圖紙上。欲禁止標示點顯示,可將BLIPMODE設為OFF,以增強AutoCAD的性能。

(5)取消加亮選擇。在缺省情況下,AutoCAD使用"加亮"來表示當前正被選擇的圖形。然而,將系統變量HIGHLIGHT的值從1改為0,取消加亮選擇時,也可增強AutoCAD的性能。

(6)順便一提的是,將系統變量REGENMODE的值設為0,或者將REGENAUTO設為OFF,可以節省圖形自動重新生成的時間。

五.及時清理圖形

在一個圖形文件中可能存在著一些沒有使用的圖層、圖塊、文本樣式、尺寸標注樣式、線型等無用對象。這些無用對象不僅增大文件的尺寸,而且能降低AutoCAD的性能。用戶應及時使用PURGE命令進行清理。由于圖形對象經常出現嵌套,因此往往需要用戶接連使用幾次PURGE命令才能將無用對象清理干凈。

六.使用命令別名和加速鍵

AutoCAD為一些比較常用的命令或菜單項定義了別名和加速鍵。使用命令別名和加速鍵可以明顯節省訪問命令的時間。命令別名是在acad.pgp文件中定義的。用任何文本編輯器打開并編輯該文件,就可以添加、刪除或更改命令別名。用這種方法定義的別名,當重新進入AutoCAD時即可使用。在最新的軟件版本中,用戶不必退出AutoCAD就可以利用快車工具重新定義命令別名,但如果使用這種方法,則需要在第一次使用新定義的別名之前,執行REINIT命令以對軟件重新初始化。

命令加速鍵是在acad.mnu文件中定義的。欲添加、刪除或更改命令加速鍵,用戶只能用文本編輯器對acad.mnu文件進行編輯修改。修改過的*.mnu文件必須用MENU命令加載并編譯后,新定義的命令加速鍵方可使用。

CAD的圖設密碼:autocad2004及以上均可

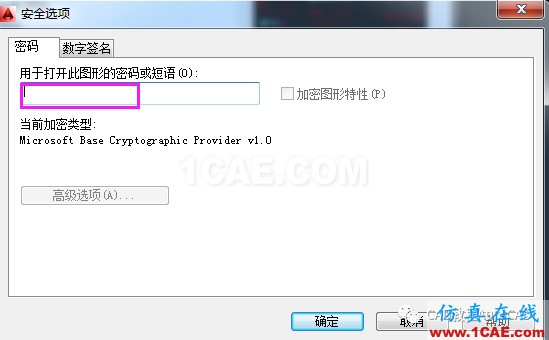

步驟一:將要加密的文件另存,在出現的保存對話框中選右上角的工具然后選其下的安全選項
