CAD三維圖中真實視覺樣式下多余的線條怎么去掉？【AutoCAD教程】

2017-05-09  by:CAE仿真在線  來源:互聯網

在用cad做三維立體圖時,經常會出現這樣的情況,那就是明明用了真實視覺樣式,但還是有很多線條顯示?？雌饋砗懿皇娣埠懿徽鎸?這應該怎么辦呢?如下圖圓角邊處均有多余線條顯示:

具體修改方法如下:

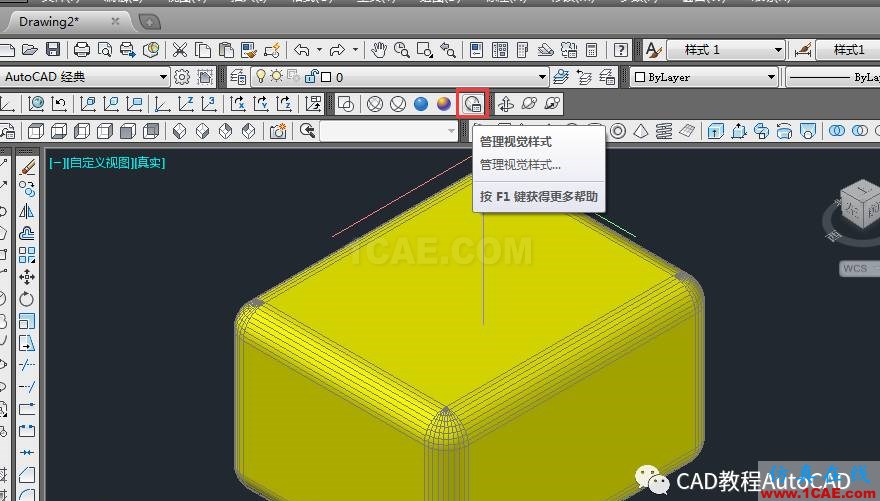

打開三維圖形,點擊視覺樣式工具條最右側的按鈕右側的“視覺樣式管理器”如下圖:

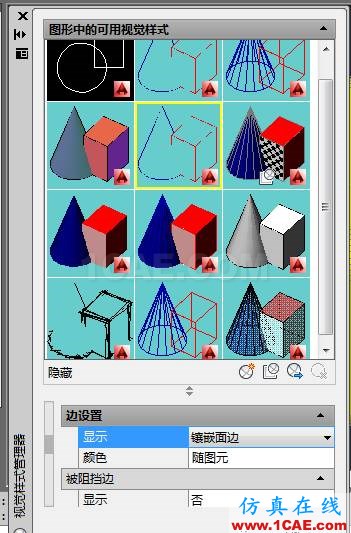

點擊后會出現下面如圖所示窗口:

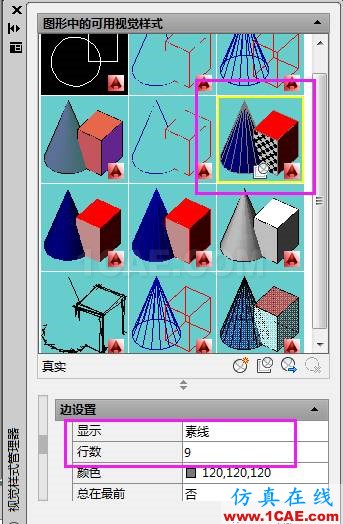

選擇真實視覺樣式。這時我們發現“視覺樣式管理器”的下面的選項中“邊設置”里“邊模式”顯示“素線”:

這是問題的關鍵,這時我們把“邊設置”“顯示”后的選項改為“無”之后就好了,修改前后的對比如下:

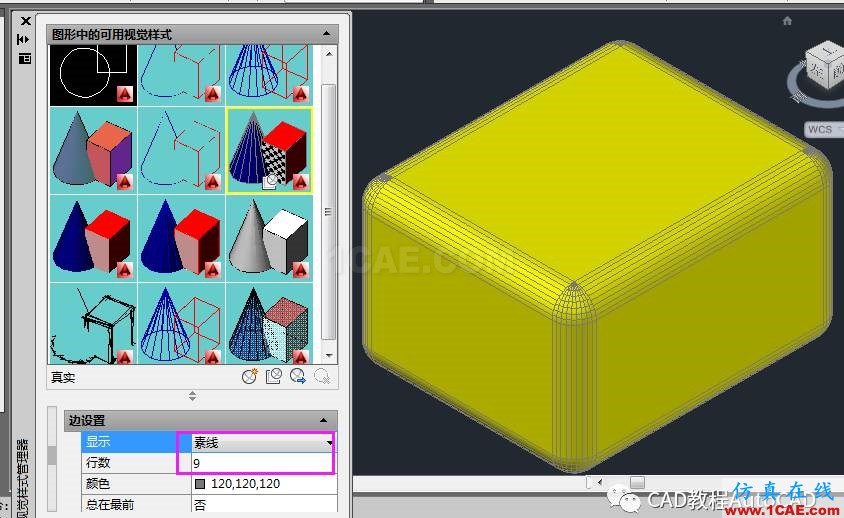

修改前:

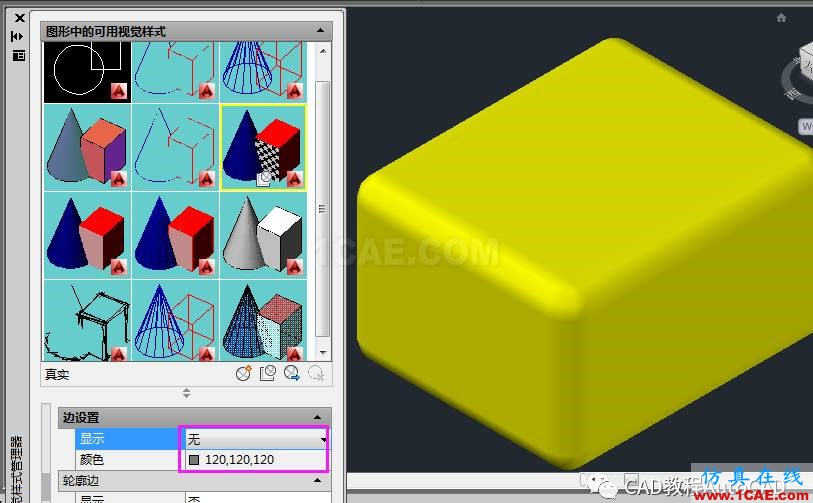

修改后:
