CAD中直線利用夾點快速旋轉的方法【AutoCAD教程】

2017-05-09  by:CAE仿真在線  來源:互聯網

在CAD中旋轉直線用旋轉命令ro這個大家再熟悉不過了,今天小編再給大家介紹一個使用夾點編輯旋轉法,不用打開旋轉命令即可旋轉。以下圖中以豎線復制旋轉45度為例,方法如下:
選定要旋轉的直線,選定后直線的兩端點及中點處會出現藍色的夾點,
CAD中直線利用夾點快速旋轉的方法【AutoCAD教程】AutoCAD培訓教程圖片1

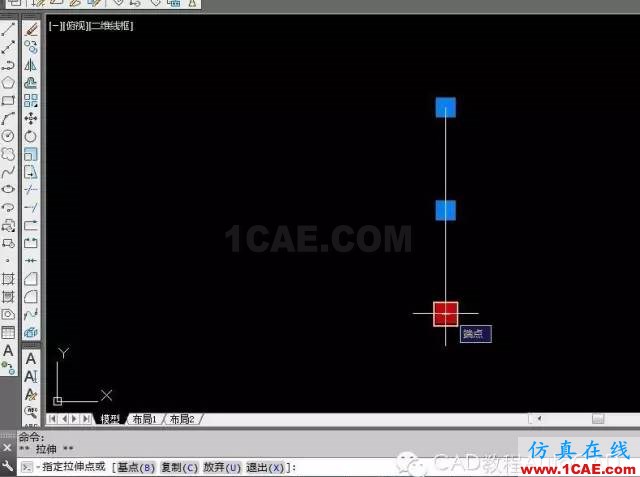

此時在被選定為旋轉基點的那個夾點處單擊一下選擇夾點此時被選定為基點的夾點變紅了,
CAD中直線利用夾點快速旋轉的方法【AutoCAD教程】AutoCAD培訓教程圖片2

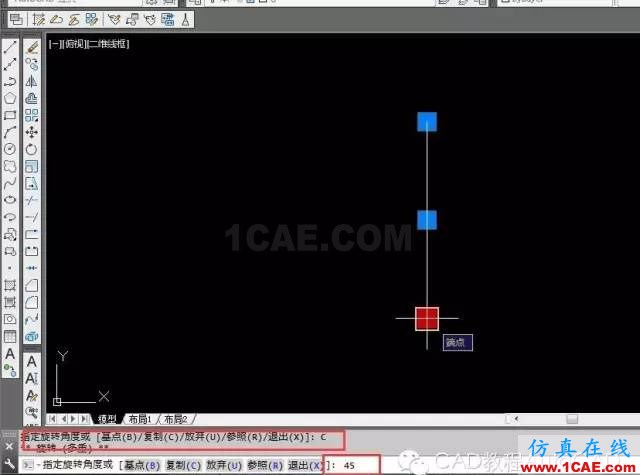

然后按回車Enter或空格兩次,命令行就會出現執行旋轉命令的選項,本圖中選擇了復制C并旋轉45度,然后根據命令行提示進行選擇并輸入角度即可。
CAD中直線利用夾點快速旋轉的方法【AutoCAD教程】AutoCAD學習資料圖片3

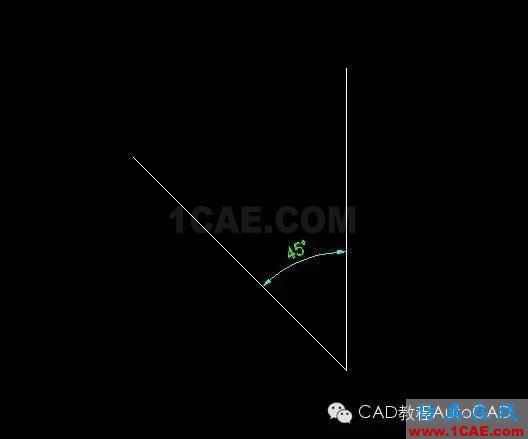

成果如下:

CAD中直線利用夾點快速旋轉的方法【AutoCAD教程】AutoCAD學習資料圖片4
當然不只是直線,圓弧、圓等都可以用上述方法直接旋轉。
