玩轉地形設計，曾經的懵逼煙消云散~

干貨來了!

今天就由山水比德的設計大咖俞姐來為大家講解地形的基礎內容,滿滿干貨,準備好做筆記啦!

地形是指地球表面三維空間的起伏變化。簡言之,地形就是地表的外觀,是外部環境的地表因素。

同時,地形也是景觀設計要素的基地和依托,是構成整個景觀的骨架,地形布置和設計得恰當與否,會直接影響到其他要素的設計。

地形包括復雜多樣的類型,主要分為兩大類:如山谷、高山、丘陵、草原以及平原這樣的自然地形。從園林范圍來講,地形包含土丘、臺地、斜坡、平地,或因臺階和坡道所引起的水平變化等這類為人工地形。

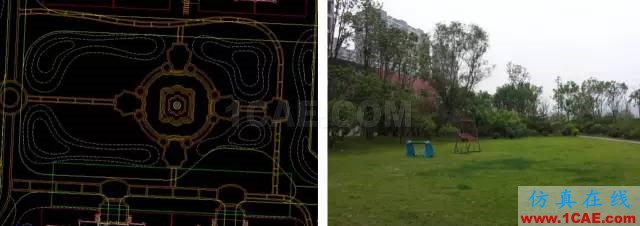

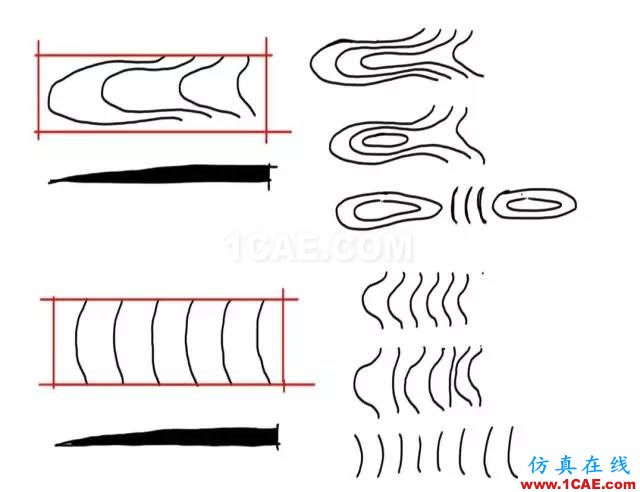

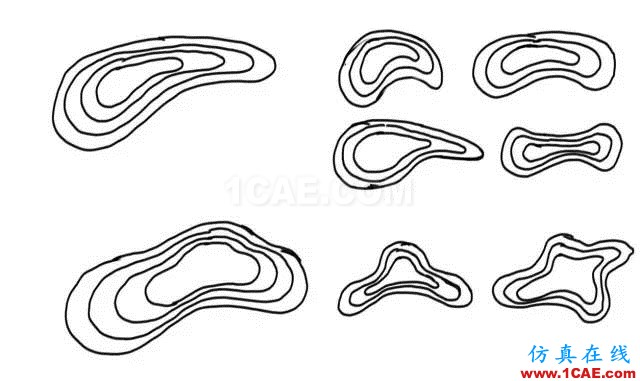

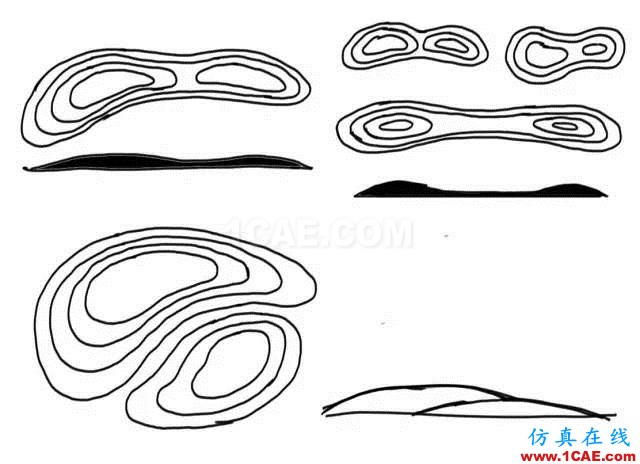

好看常用地形歸類

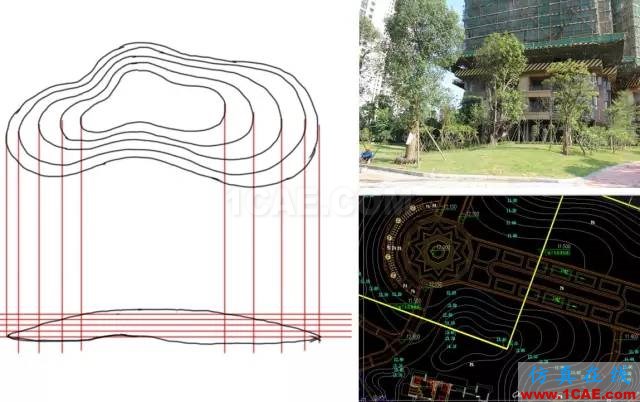

知道怎樣是美的地形,我們還需要看懂地形圖~

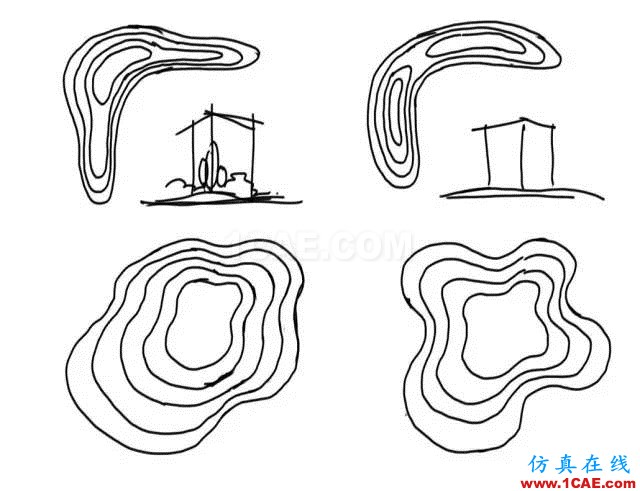

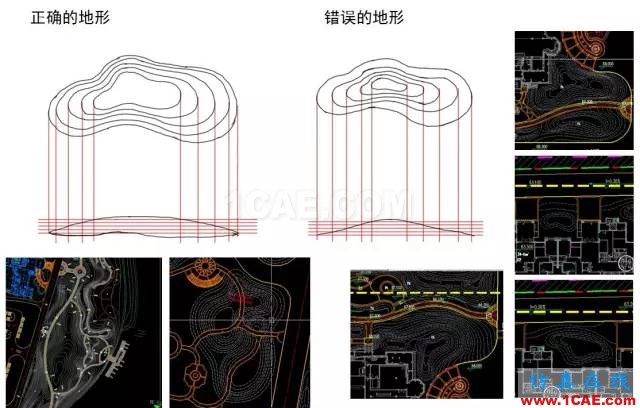

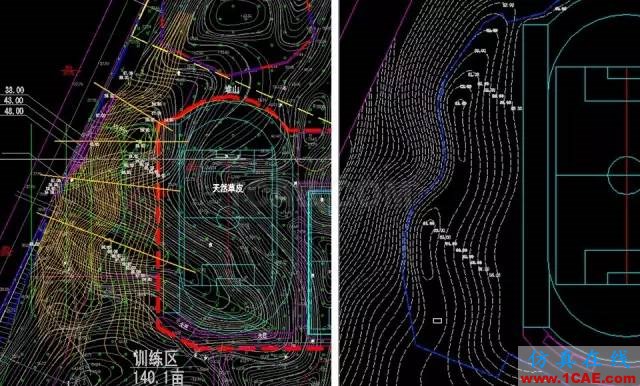

那如何區分正確的地形畫法與錯誤的地形畫法

錯誤的地形畫法,會導致中間突出,視覺效果差

不同的畫法所展示的效果都將是不同的視覺效果

實例如下:

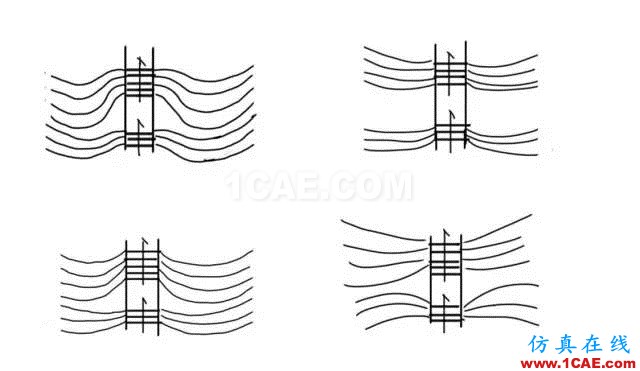

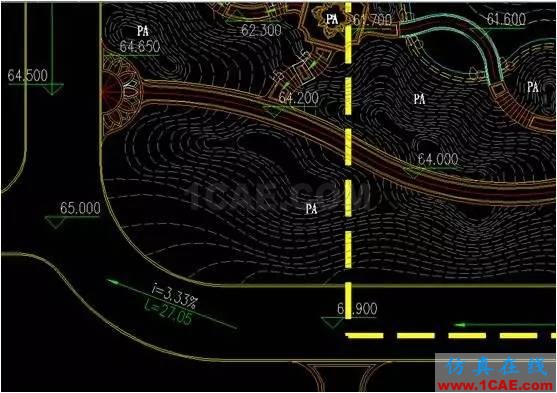

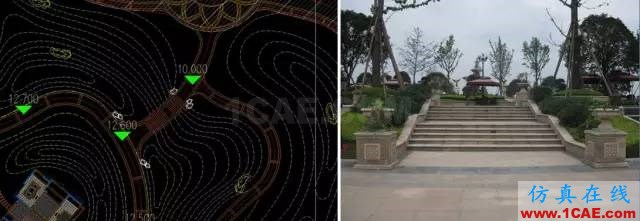

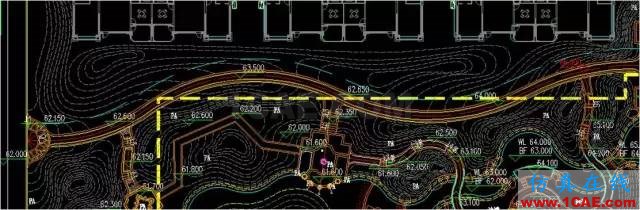

坡路:放坡的道路等高線穿過要均勻,平臺結點保持水平,不應有等高線穿過。

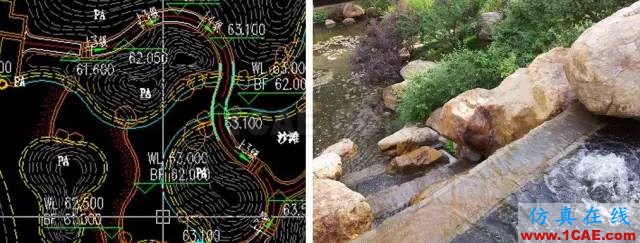

水邊:水面是平的,不可以有等高線接到駁岸上,水面有高差的地方一定有跌水。

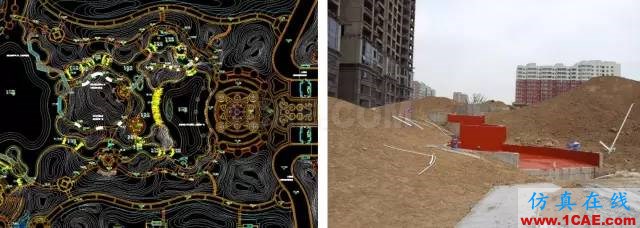

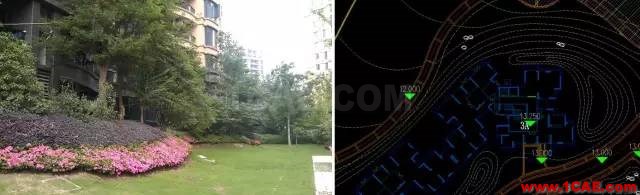

建筑邊: 沒有特別要求時,建筑邊應從建筑邊向道路邊放坡,需明確建筑首層標高。建筑邊要求堆坡時,需考慮建筑邊排水。

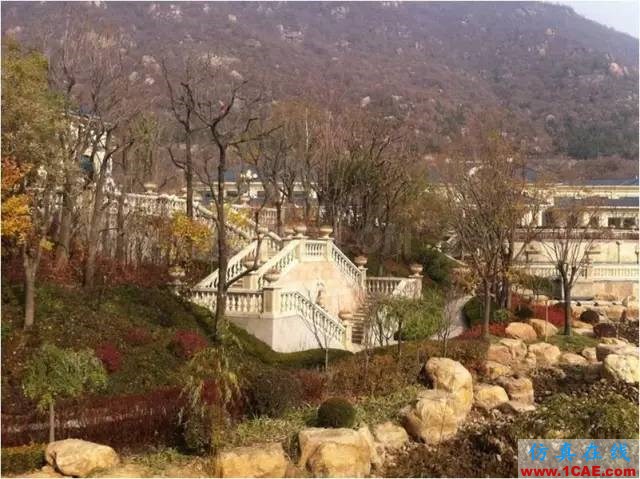

自然高差:甲方提供原始地形的高差較大的地形處理,建議套回原地形,設計地形等高線與原始地形線接順。

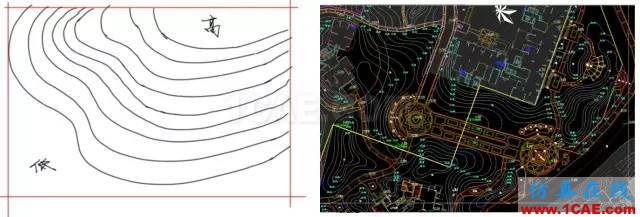

朝向的畫法一般規律為等高線凸起方向為低點,凹的方向為高點。
