cad中如何設置點顯示的樣式及大小【AutoCAD教程】

2017-03-20  by:CAE仿真在線  來源:互聯網

在CAD中經常要用到一些點,比如定數等分或定距等分等相關的工具都會有等分點,并且需要利用這些點再去繪制其余圖形,但是點和線重合時會被線遮蓋住,怎么才能讓點顯示的更清楚更直觀呢?方法如下:

第一種:選擇工具欄中的格式---點樣式

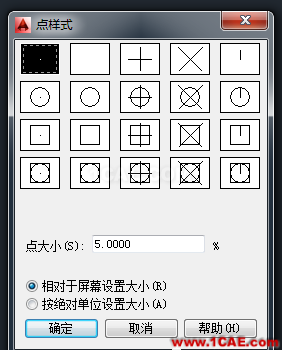

這時會新彈出一個對話框,在對話框中就可以選擇自己需要顯示的點樣式和點的大小了。

樣式直接在圖片區選擇合適的顯示樣式點擊選擇即可,大小則需要通過百分比來進行調整,如下圖調整前后的顯示結果對比

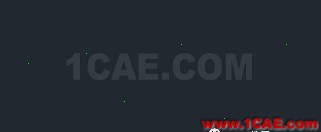

調整前的點

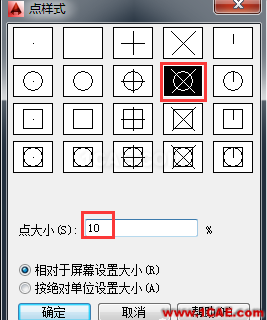

設置參數

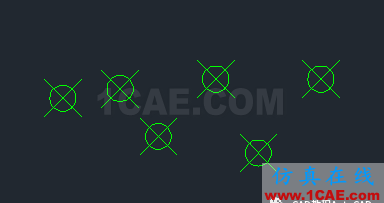

改變后的顯示結果

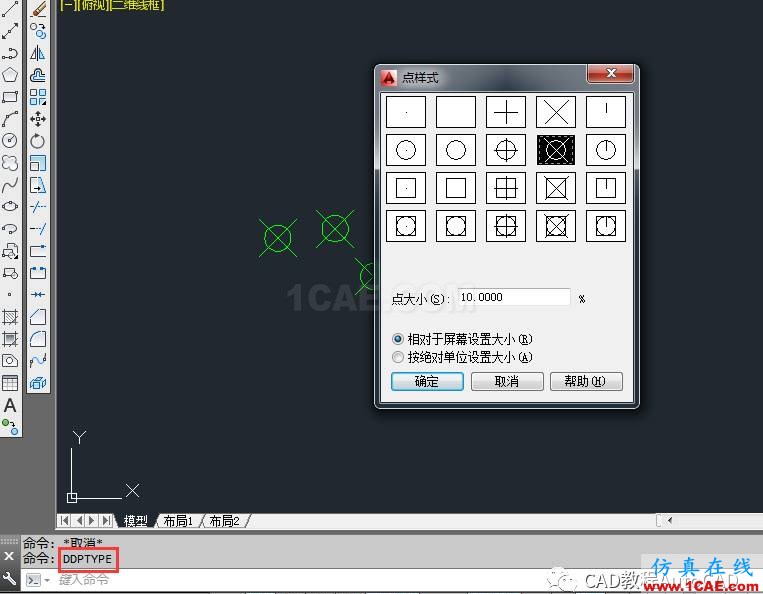

第二種:在cad的命令欄中輸入:ddptype并回車或空格,這樣也會打開設置點樣式和大小的對話框。如下圖:
