搜索CAD中一些特殊符號怎么輸入？【AutoCAD教程】
2017-03-20 by:CAE仿真在線 來源:互聯網

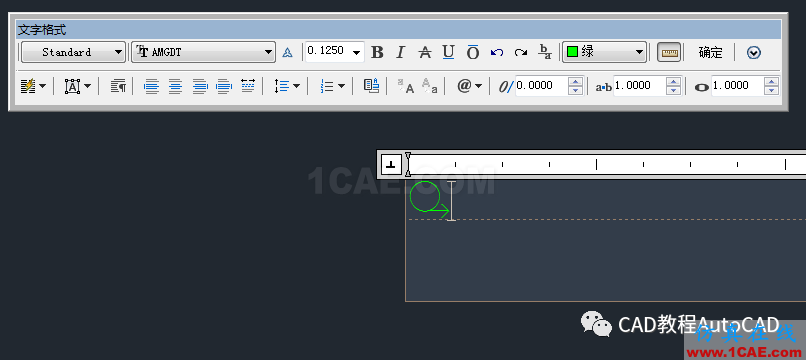

在AutoCAD 的文本編輯器中,標高或公差用的±號輸入%%p 就可以完成,直徑φ則用%%c即可,角度°則用%%d,很多特殊符號輸入也可以通過另一種方法實現,具體操作方法是:
第一種:單擊符號按鈕打開下拉選項根據需要選擇并點擊即可把符號插入到文本框中。

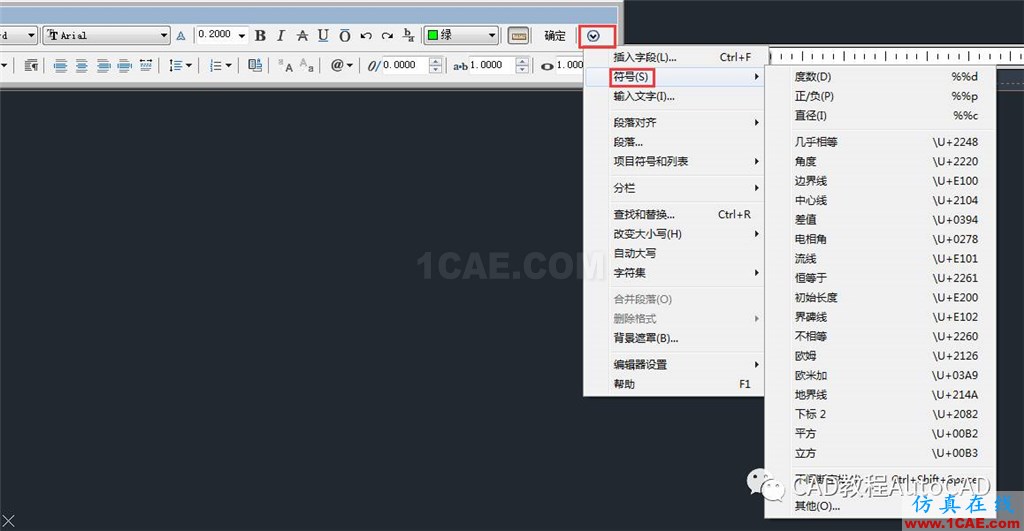

第二種:單擊文本編輯器右上角的“選項”按鈕,在打開的下拉菜單中選擇“符號”子菜單中的相應命令。

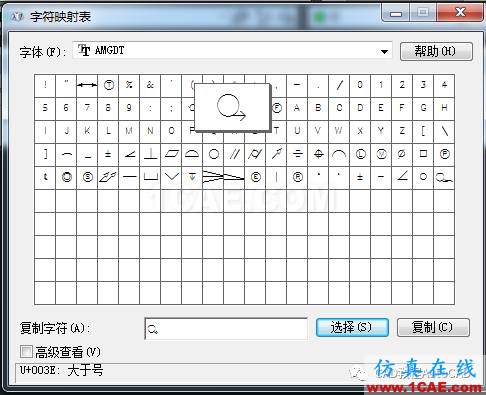

對于其他更復雜的符號,還可以選擇上兩種方法打開的下拉選項并選擇“其他”命令打開“字符映射表”對話框,選擇需要的字符,然后單擊“復制”按鈕,回到AutoCAD 的文本編輯器,執行Ctrl+V 鍵盤命令粘貼進AutoCAD 的文本框即可。如下圖
