搜索CAD 中利用已填充圖案、比例等特性快速填充的方法【AutoCAD教程】
2017-03-20 by:CAE仿真在線 來源:互聯網
快速獲取CAD 圖中已有的填充圖案及比例的方法有兩種:
第一種:
在“填充”對話框中找到“繼承特性" 按鈕,就可以直接讀取圖中原有填充的參數,并應用到新創建的填充上。
如下圖第一次在圓中填充了45度斜線,又在矩形內填充了一次斜方格,現在圖案填充對話框選項里都是斜方格的名稱及參數,現在要給五邊形內部也填充45度斜線,最快的方法不是逐步選擇45度斜線的名稱及特性而是直接利用繼承特性,如下圖所示:
執行H圖案填充,點擊繼承特性按鈕
根據命令行提示,先選擇45度斜線的填充圖案

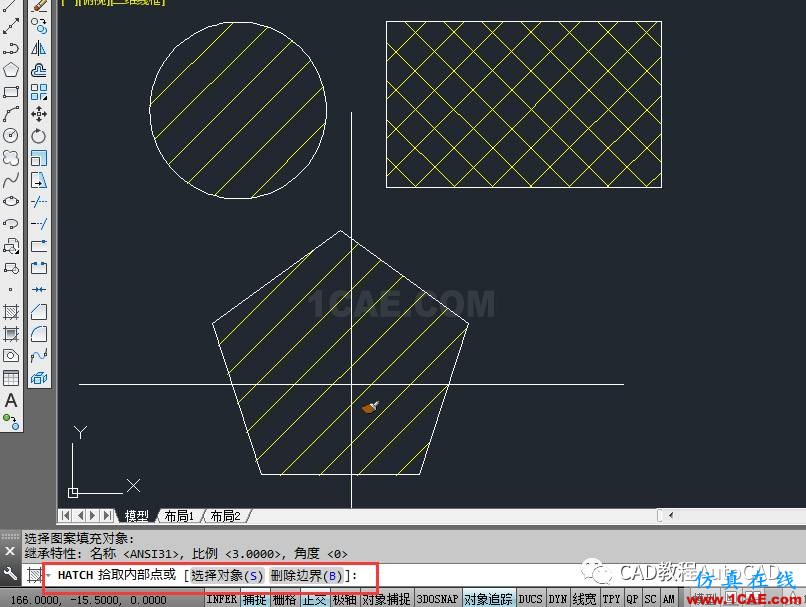

在五邊形內部拾取一點,則將五邊形內也填充為比例、角度等均和圓形內部一樣的圖案。
第二種:
先隨便用一種圖案填充,然后用格式刷(特性匹配,快捷鍵MA)將圖中使用的填充刷過來。

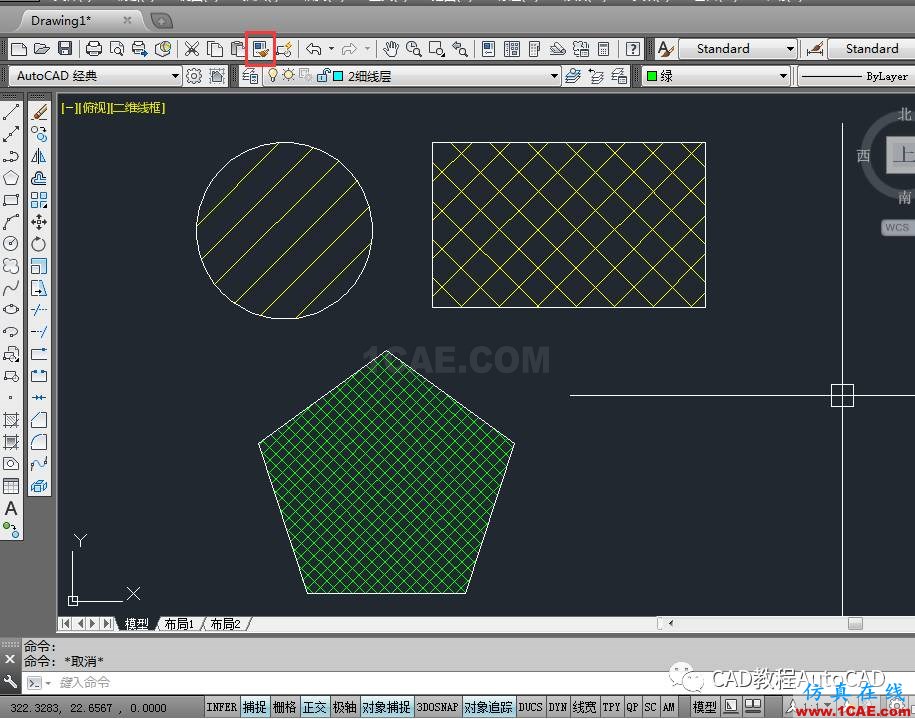

如下圖先給五邊形內部隨意填充一個圖案并點擊特性匹配或MA回車

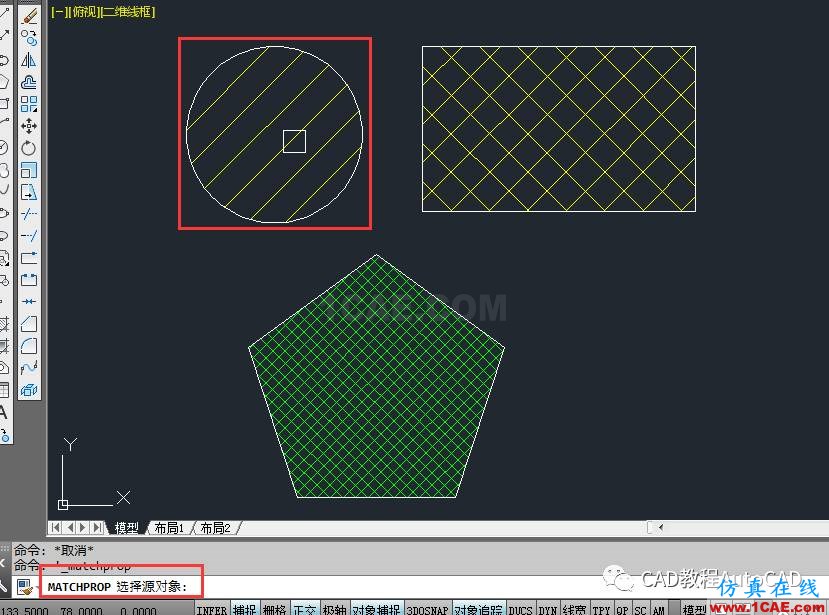

選擇已經填充好的圓內部的45度斜線

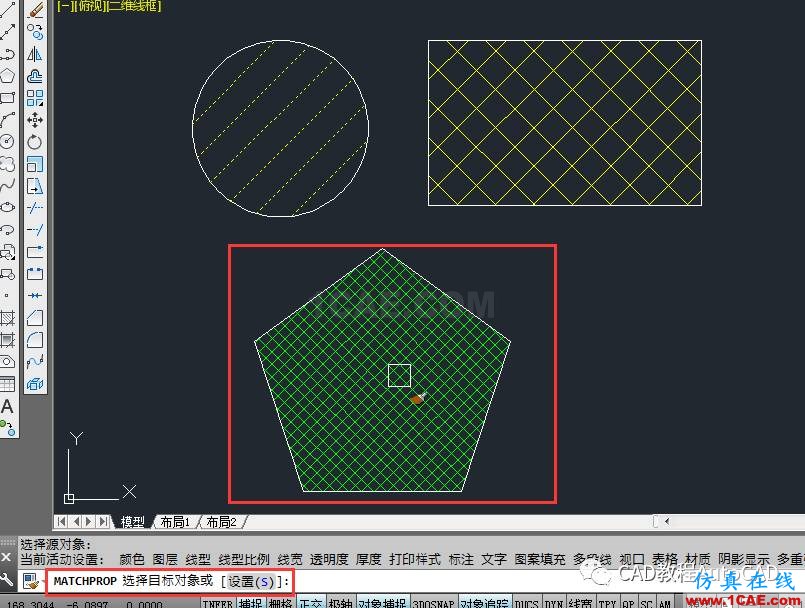

再選擇需要更改的五邊形內部填充的目標對象

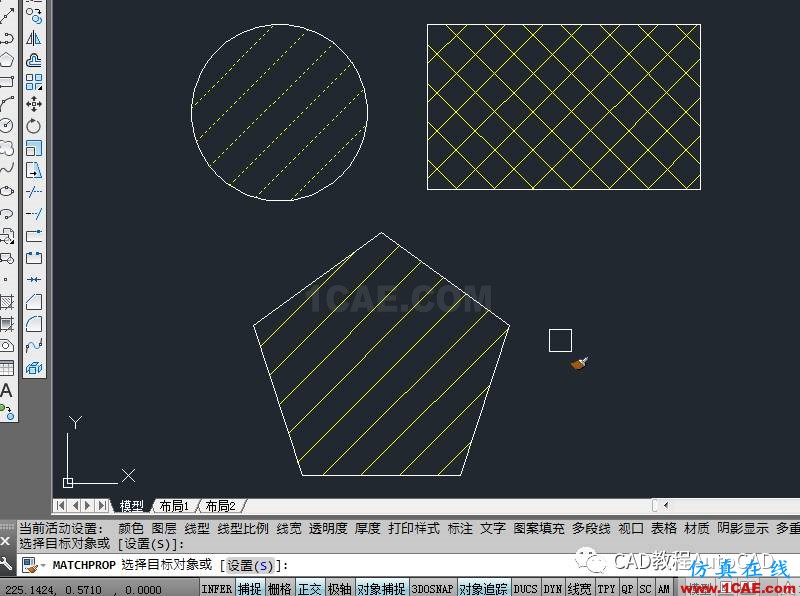

特性匹配后的結果如下:
