小知識月報——帶你重溫AutoCAD

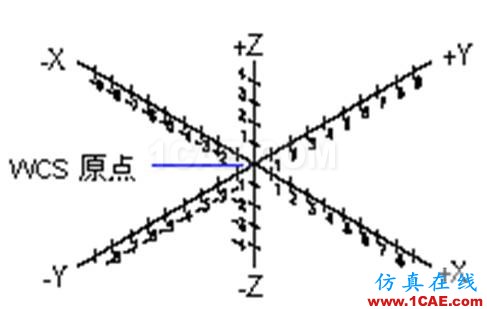

空間坐標系

2.用戶坐標系(User Coordinate System簡稱UCS)

用戶在通用坐標系中,按照需要定義的任意坐標系統,稱為用戶坐標系。這種坐標系統在通用坐標系統內任意一點上,并且可以以任意角度旋轉或傾斜其坐標軸。該坐標系坐標軸符合右手定則。它在三維圖形中應用十分廣泛。

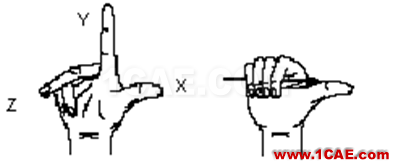

3.坐標系右手定則

(1)坐標軸方向定義

沿大拇指方向?yàn)閄軸的正方向,沿食指方向?yàn)閅軸的正方向,沿中指方向?yàn)閆軸正方向。

(2)角度旋轉方向定義

當坐標系統繞某一坐標軸旋轉時,用右手“握住”旋轉軸且使大拇指指向該坐標軸的正向,四指彎曲的方向就是繞坐標旋轉的正旋轉角方向。

4.圖形單位

AutoCAD系統中的各個實體的坐標、兩點之間的距離等,都是以圖形單位來度量的,如坐標(20,5),表示X軸的坐標為20個圖形單位,Y軸的坐標為5個圖形單位。屏幕的繪圖范圍中的圖形單位的數量可以由任意確定,因此它在屏幕顯示器上的長度也是變化的。

在繪圖時,可設置圖形單位(格式/單位)。在圖形輸出時,也可以指定繪圖比例,以得到所需圖形的大小。

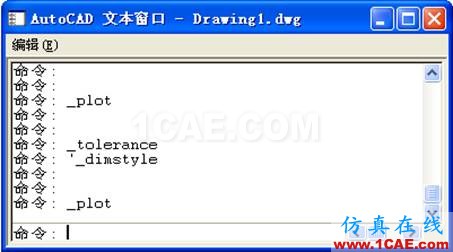

一、鍵盤輸入 : 英文命令輸入

二、菜單輸入

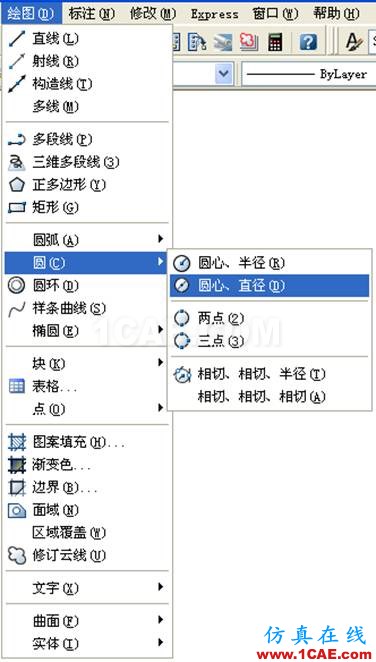

1.下拉菜單 :光標拾取命令

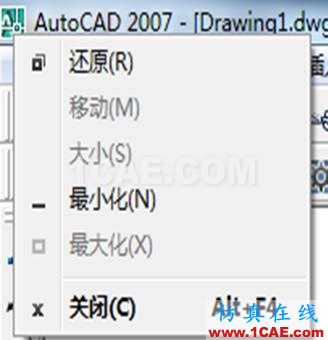

2.右鍵菜單 :鼠標右鍵快捷菜單

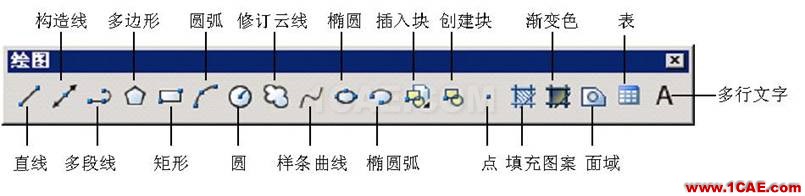

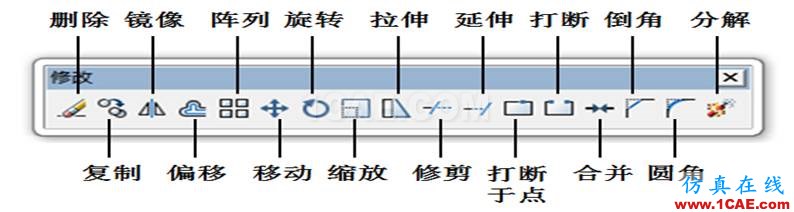

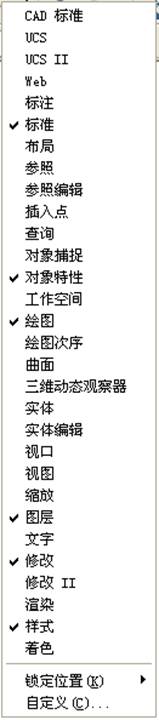

三、工具條輸入:光標點取圖標按鈕

四、自動完成功能輸入:命令提示符中用TAB鍵

五、命令的重復:空格或回車鍵,重復上一個命令

六、嵌套(透明)命令的輸入:命令前加單引號(‘)

執行一個命令時,通常還需要為命令的執行提供附加信息,如坐標點、數值和角度等。在數據輸入時,可使用下列字符:+ - 0 1 2 3 4 5 6 7 8 9 E " ' .即正、負號(+、-),字母E,英文雙引號(")、單引號(')、句號(.)。

下面介紹幾種有關數據的輸入方法。點坐標的

一、點坐標的輸入

1.絕對坐標輸入

絕對坐標是指相對于當前坐標系坐標原點的坐標。當以絕對坐標的形式輸入一個點時,可以采用直角坐標、極坐標、球面坐標和柱面坐標的方式實現。

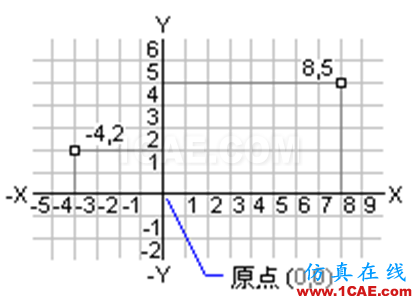

(1)直角坐標:10,20

(2)極坐標: 10<45

2.相對坐標輸入

相對坐標是指給定點相對于前一個已知點的坐標增量。相對坐標也有直角坐標、極坐標、球面坐標和柱面坐標四種方式,輸入格式與絕對坐標相同,但要在相對坐標的前面加上符號“@”。例如,已知前一點的坐標為(10,13,8),如果在點輸入提示符“點:”后輸入:@3,-4,2,則等于輸入該點的絕對坐標為(13,9,10)。

動態輸入:顯示的是絕對坐標

動態輸入:顯示的是絕對坐標

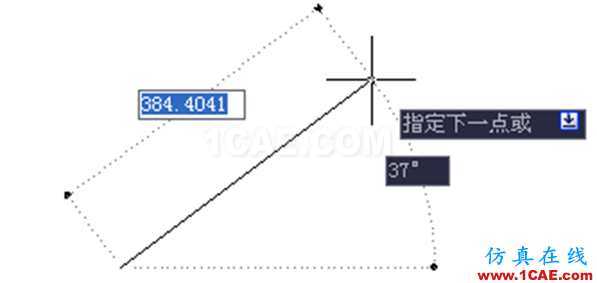

動態輸入:絕對極坐標輸入(一)

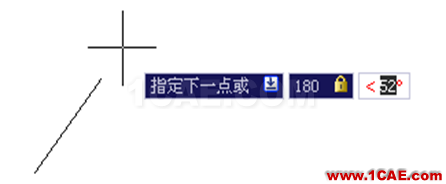

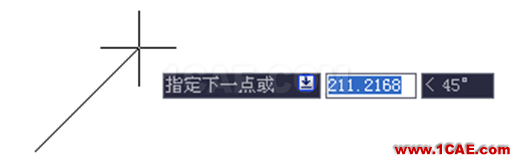

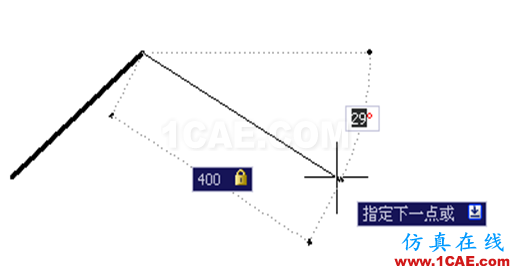

動態輸入:相對極坐標輸入(二)

3.用光標直接輸入(不需精確尺寸時)

移動光標到某一位置后,按下左鍵,就輸入了光標所處位置點的坐標。

4.目標捕捉輸入(需精確定位時)★

可用目標捕捉方式輸入一些特殊點。

5. 直接距離輸入(需精確尺寸時) ★

對于二維點,通過移動光標指定方向,然后直接輸入距離,即完成該點坐標輸入。

二、距離的輸入★

許多提示符后面要求輸入距離的數值,如Height(高) Column(列) Width(寬) Row(行) Radius(半徑) Column Distance(列距) Row Distance (行距) Value(數值) 等。

1.直接輸入一個數值:用鍵盤直接輸入一個數值。

2.指定一點的位置:當已知某一基點時,可在系統顯示上述提示時,指定另外一點的位置(一般用目標捕捉)。這時,系統自動測量該點到某一基點的距離。

三、位移量的輸入

位移量是從一個點到另一個點之間的距離。

1.從鍵盤上輸入位移量:輸入兩個位置點的坐標,這兩點的坐標差即為位移量;輸入一個點的坐標,用該點的坐標作為位移量。 (比如移動命令)

2.用光標確定位移量:在提示符下,用光標拾取一點,此時移動光標時,屏幕上出現與拾取點連接的一橡皮筋線,并出現提示符,此時用光標拾取另一點,則兩點間的距離即為位移量。 (比如移動命令)

四、角度的輸入

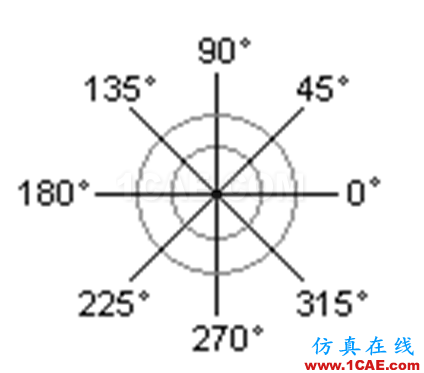

當出現輸入角度提示符時,需要輸入角度值。一般規定,X軸的正向?yàn)?°方向,逆時針?lè)较驗檎?順時針?lè)较驗樨?fù)值。角度和方向的對應關系,如下圖。

1.直接輸入角度值

在角度提示符后,用鍵盤直接輸入其數值,一般角度默認為度(°),也可設置為弧度。(格式/單位)

2.通過輸入兩點確定角度值

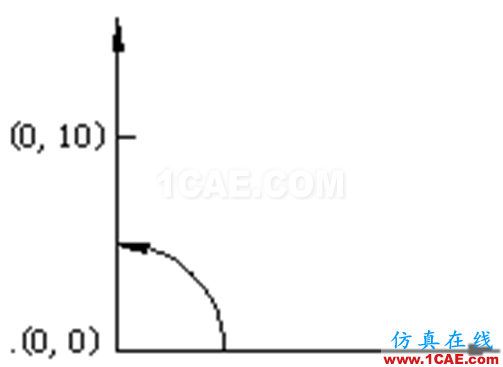

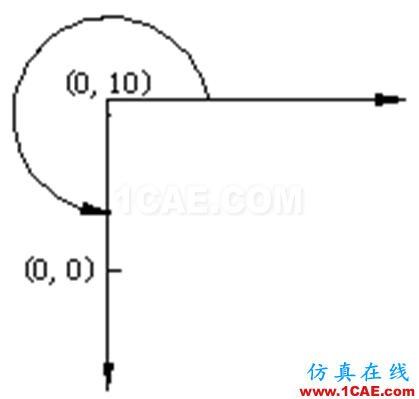

通過輸入第一點與第二點連線方向確定角度值,但注意其大小與輸入點的順序有關。規定第一點為起始點,第二點為終點,角度數值是指從起點到終點的連線與起始點為原點的X軸正向,逆時針轉動所夾角度。例如,起始點為(0,0),終點為(0,10),其夾角為90°;起始點為(0,10),終點為(0,0),其夾角為270°。

a

b

五、最近的命令和數據的輸入

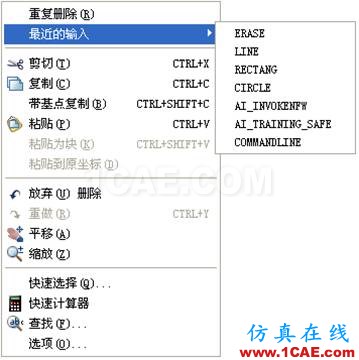

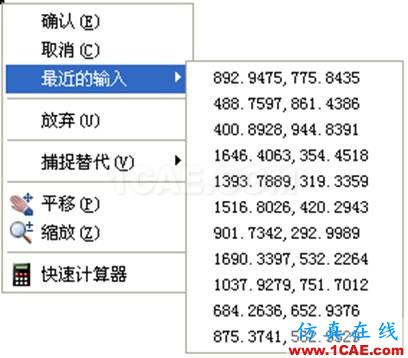

在需要輸入命令或數據時,如點、距離和字符串,可在命令行中按箭頭鍵的上、下鍵,或從右鍵菜單中選擇“最近的輸入”選項,可以輸入最近使用的命令或數據。

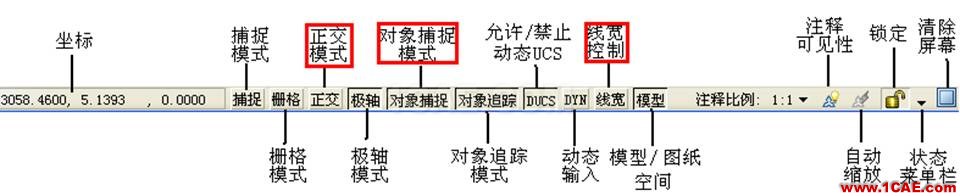

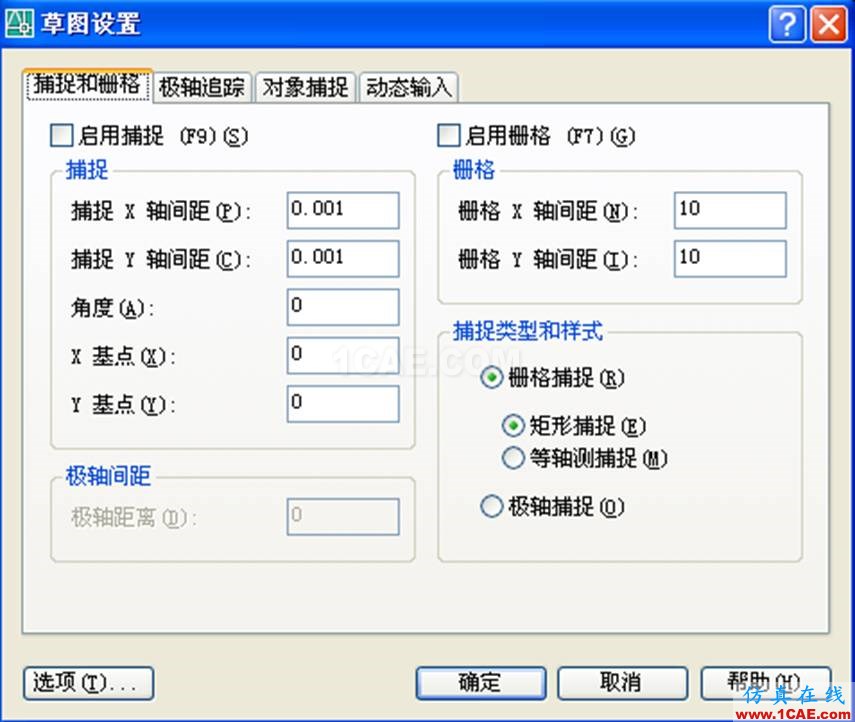

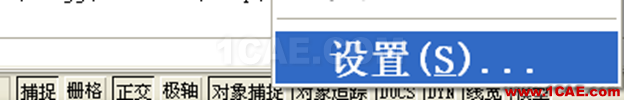

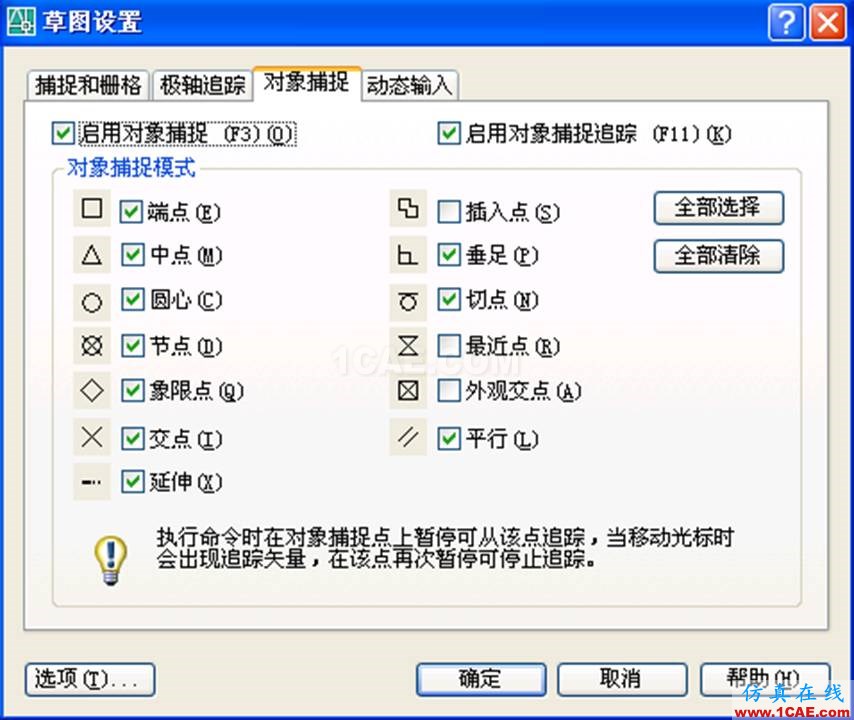

草圖設置

草圖設置:

柵格:可以顯示也可隱藏;捕捉:捕捉柵格。

對象捕捉:對端點、中點等對象捕捉。

對象捕捉追蹤:可以沿著捕捉位置對齊追蹤。

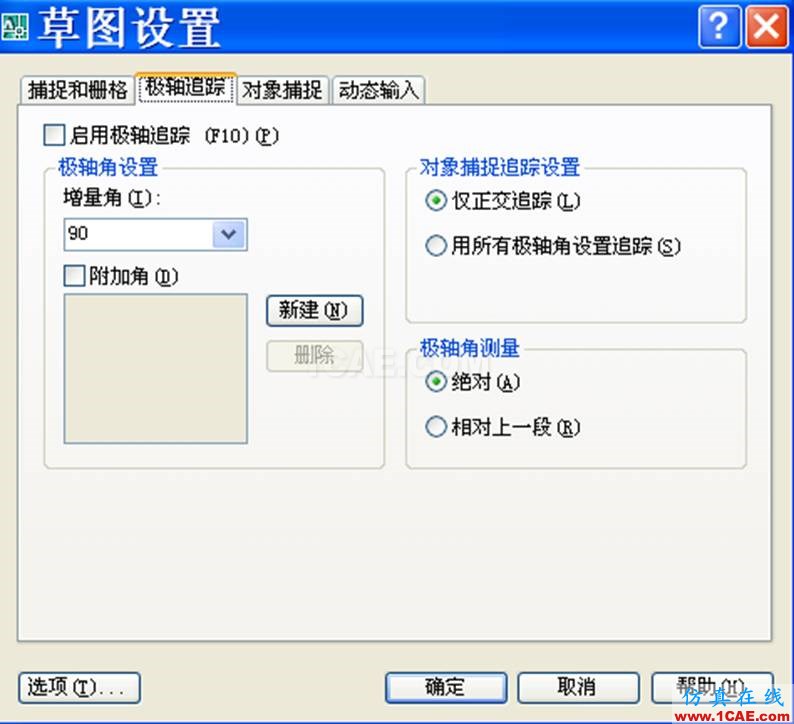

極軸追蹤:沿指定方向?qū)R追蹤。

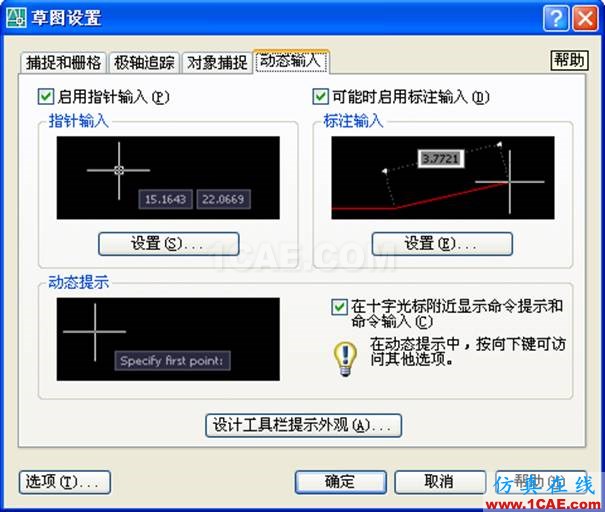

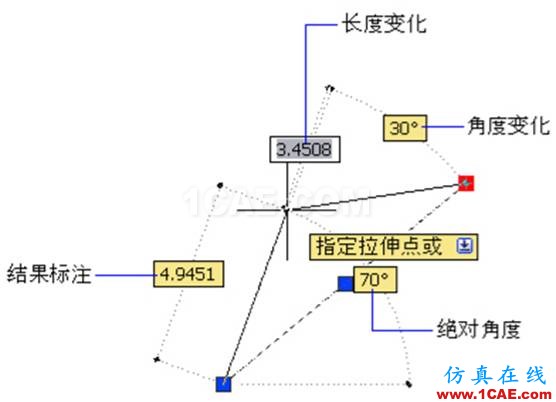

動態輸入:光標旁邊顯示的工具欄提示信息將隨著光標的移動而動態更新。
