AutoCAD中如何同時顯示公差代號和極限偏差
AutoCAD中如何同時顯示公差代號和極限偏差A(yù)utoCAD技術圖片1

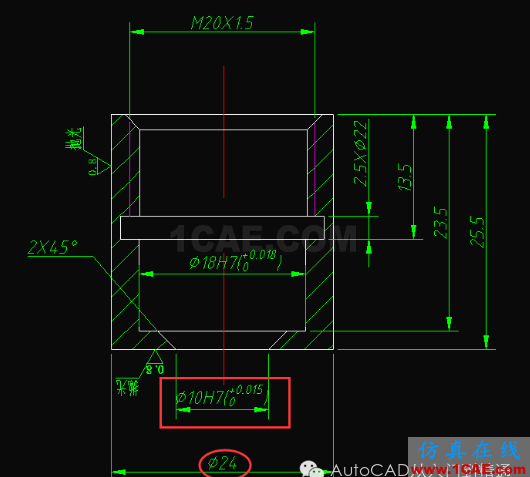

在國標中有時要同時顯示公差代號和極限偏差。如圖,以fai24為例,使他同時顯示公差代號和極限偏差;
AutoCAD中如何同時顯示公差代號和極限偏差A(yù)utoCAD技術圖片2
選中24的尺寸;
AutoCAD中如何同時顯示公差代號和極限偏差A(yù)utoCAD技術圖片3

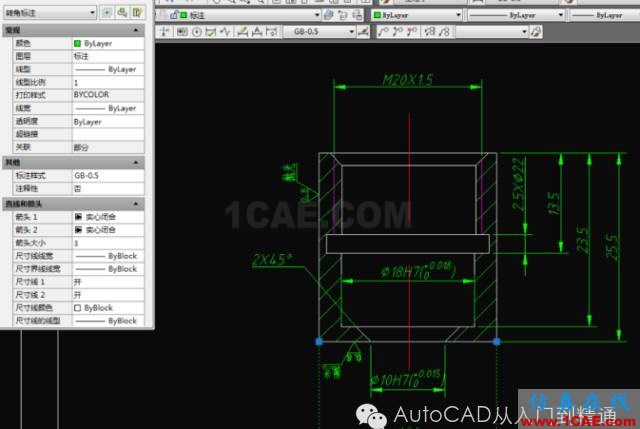

同時按ctrl和1,左邊出現屬性邊框;
AutoCAD中如何同時顯示公差代號和極限偏差A(yù)utoCAD應用技術圖片4

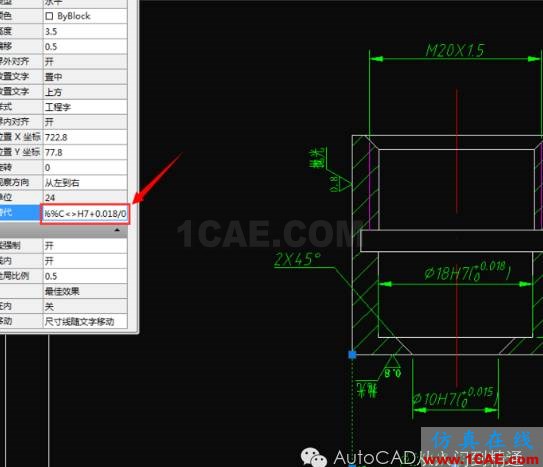

在文字替代里輸入H7+0.018/0;
AutoCAD中如何同時顯示公差代號和極限偏差A(yù)utoCAD應用技術圖片5

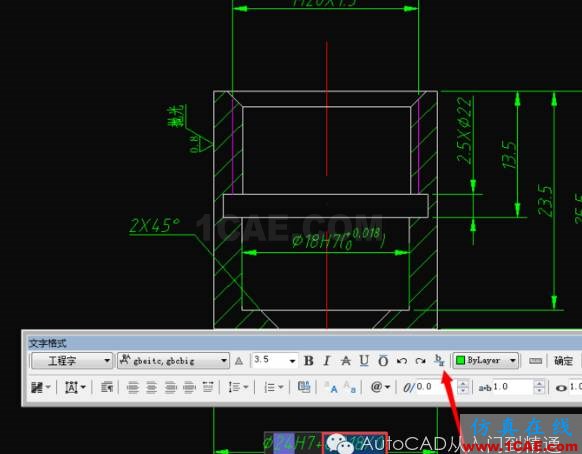

然后雙擊尺寸,選中+0.018/0,點擊框中的分?jǐn)?shù)符合;
AutoCAD中如何同時顯示公差代號和極限偏差A(yù)utoCAD應用技術圖片6
如圖選中方框內的東西,雙擊,出現堆疊屬性欄,點擊樣式;
AutoCAD中如何同時顯示公差代號和極限偏差A(yù)utoCAD應用技術圖片7

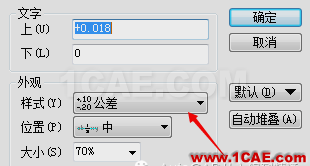

選擇公差;
AutoCAD中如何同時顯示公差代號和極限偏差A(yù)utoCAD學習資料圖片8

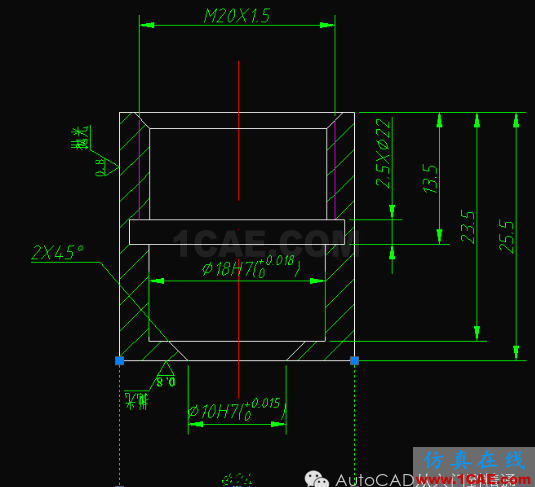

加括號,點確定。
AutoCAD中如何同時顯示公差代號和極限偏差A(yù)utoCAD學習資料圖片9
注意事項第5、6步一定要先選中。
