AutoCAD輸出完整高清的PDF文件

2016-12-29  by:CAE仿真在線  來源:互聯網

AutoCAD輸出完整高清的PDF文件前言君AutoCAD如何輸出完整高清的PDF文件圖正文

pdffactory的安裝方法請參考我的另一篇經驗,前面已經說過,不多說了。打開CAD文件,調整好你要出圖的部分,比如邊框,比例尺等,,本文以A4紙比例出圖講解。。
AutoCAD輸出完整高清的PDF文件AutoCAD學習資料圖片2

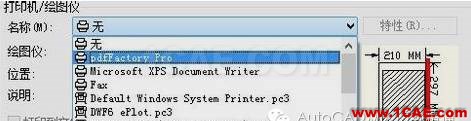

點擊“打印機”圖標或者執行Ctrl+P命令,調出打印選項框
AutoCAD輸出完整高清的PDF文件AutoCAD學習資料圖片3
根據路徑找到“acad.fmp”文件,并用Windows系統的自帶的文本編輯器“記事本”打開該文件。
AutoCAD輸出完整高清的PDF文件AutoCAD分析圖片4
小編圖紙尺寸選“A4”,各位根據用途自行確定。
AutoCAD輸出完整高清的PDF文件AutoCAD分析圖片5
打印范圍選“窗口”,然后選中圖紙框。

在左上角點一下,右下角點一下,ok,選中圖紙
AutoCAD輸出完整高清的PDF文件AutoCAD分析圖片6

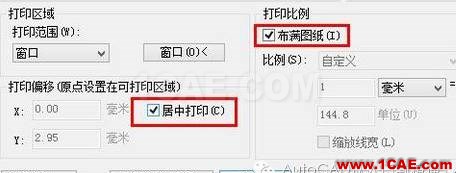

勾選“居中打印”—點擊“確定”

AutoCAD輸出完整高清的PDF文件AutoCAD分析圖片7

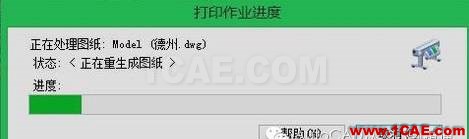

顯示 paffactory 正在打印的界面
AutoCAD輸出完整高清的PDF文件AutoCAD技術圖片8
彈出pdf虛擬打印機選項框,,選擇“保存
AutoCAD輸出完整高清的PDF文件AutoCAD技術圖片9
小編圖紙尺寸選“A4”,各位根據用途自行確定。
AutoCAD輸出完整高清的PDF文件AutoCAD技術圖片10

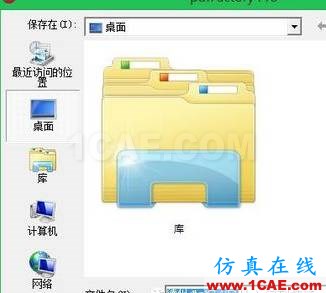

選擇保存位置,,一般桌面就可以,該名稱
AutoCAD輸出完整高清的PDF文件AutoCAD分析圖片5
AutoCAD輸出完整高清的PDF文件AutoCAD仿真分析圖片12
AutoCAD輸出完整高清的PDF文件AutoCAD仿真分析圖片13
