AutoCAD極坐標的使用方法及寫法

2016-12-29  by:CAE仿真在線  來源:互聯網

AutoCAD極坐標的使用方法及寫法
AutoCAD極坐標的使用方法及寫法AutoCAD培訓教程圖片1

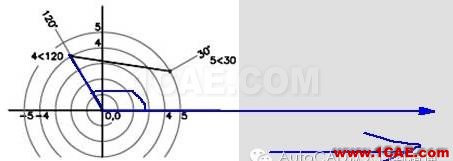

要輸入極坐標,需要輸入距離和角度,并使用尖括號(<)隔開。例如:4<120 那么4代表的是距離,120代表的是角度。
AutoCAD極坐標的使用方法及寫法AutoCAD培訓教程圖片2

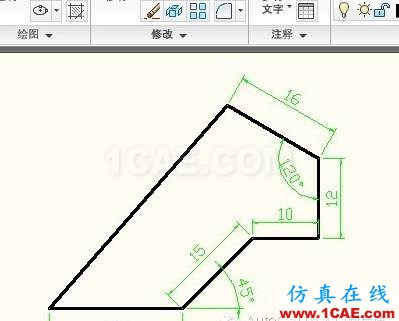

舉例說明一下,如圖
AutoCAD極坐標的使用方法及寫法AutoCAD分析圖片3

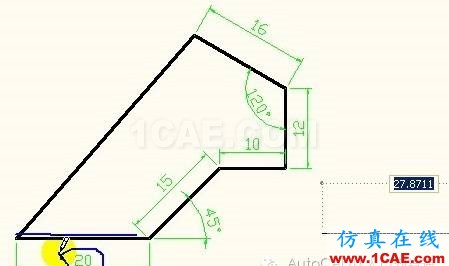

先畫出下面的線,向右長度為20
AutoCAD極坐標的使用方法及寫法AutoCAD分析圖片4

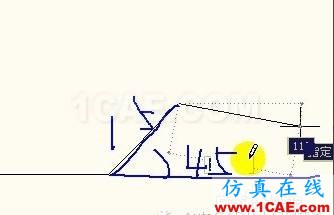

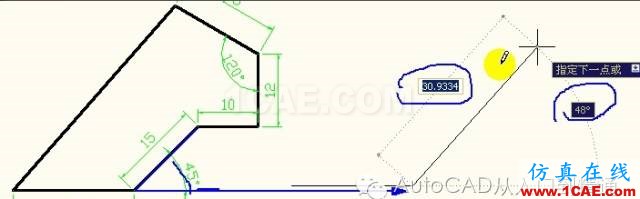

然后可以從圖中看出,長度為15,夾角45度的夾角,是與水平線上的夾角,所以可輸入15,然后切換到角度輸入45.
AutoCAD極坐標的使用方法及寫法AutoCAD分析圖片5
這條線就出來了,長度為15,角度為45,這就是極坐標的使用方法。
AutoCAD極坐標的使用方法及寫法AutoCAD技術圖片6

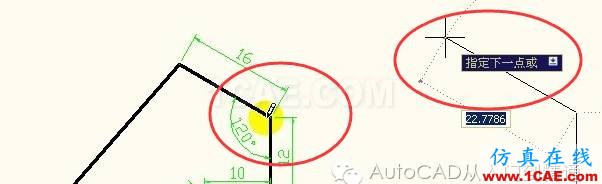

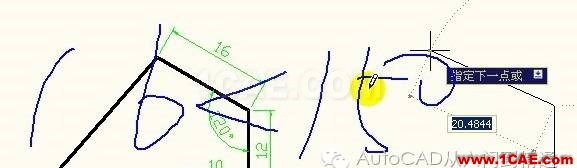

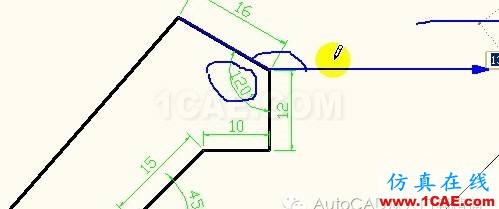

繼續把其它線畫上,到另一條斜線,我拉看出長度是16,但角度并不是120.而需要的角度是直線與水平線上的夾角,如圖藍色筆畫出的夾角。
AutoCAD極坐標的使用方法及寫法AutoCAD技術圖片7
AutoCAD極坐標的使用方法及寫法AutoCAD技術圖片8

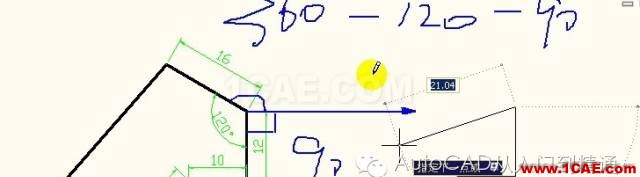

計算出來,夾角的度數為:360-120-90=150,即寫法為:16<150
AutoCAD極坐標的使用方法及寫法AutoCAD應用技術圖片9

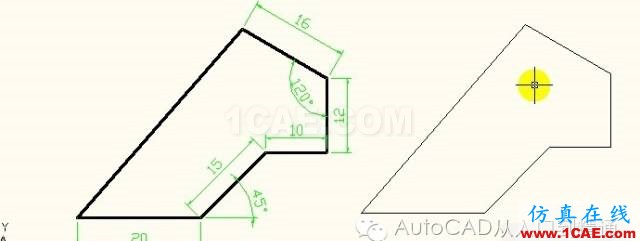

出來線后,最后一條直接連接,即可成圖
AutoCAD極坐標的使用方法及寫法AutoCAD應用技術圖片10
AutoCAD極坐標的使用方法及寫法AutoCAD應用技術圖片11
AutoCAD極坐標的使用方法及寫法AutoCAD技術圖片12
注意事項使用極坐標需要的角度是直線與水平線上的夾角,否則不能生成正確角度以上為極坐標的使用方法,如想了解更多方法,請留意后續經驗
