AutoCAD制作塊時如果忘了點基點怎么辦
AutoCAD制作塊時如果忘了點基點怎么辦AutoCAD學習資料圖片1
前言君

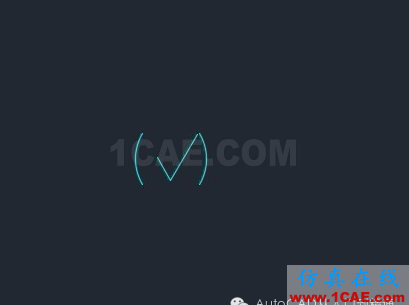

在aurocad中制作塊是很經常的事。但有時后會忘記確定基點,而造成插入塊時,基點默認的是原點,造成了很大的不便,下面介紹一下其解決方法。首先打開autocad,我已經先將要制作的塊的外形畫好。
AutoCAD制作塊時如果忘了點基點怎么辦AutoCAD學習資料圖片2

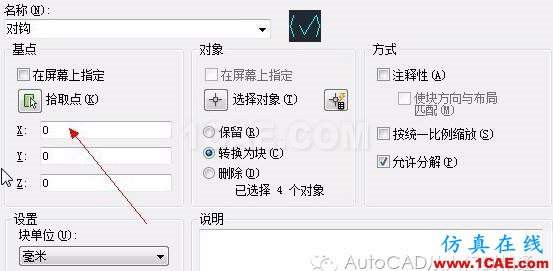

制作塊時很容易忘記,確定基點的坐標。
AutoCAD制作塊時如果忘了點基點怎么辦AutoCAD技術圖片3

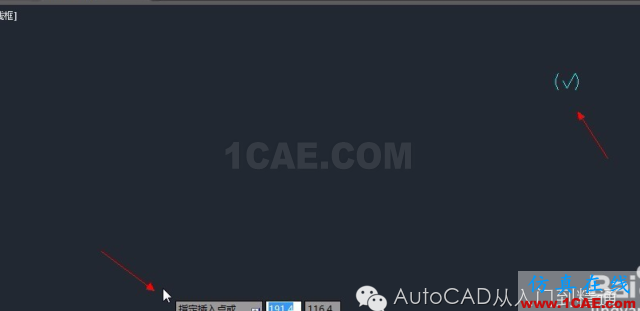

這就造成了如圖的后果。當時沒有確定基點,默認的是當時原點為基點的。
AutoCAD制作塊時如果忘了點基點怎么辦AutoCAD技術圖片4

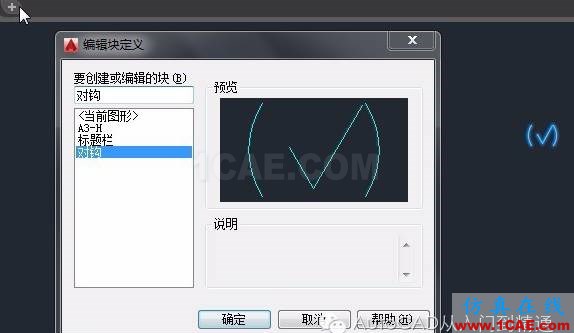

下面隨便將塊放在圖紙上,鼠標左鍵雙擊這個塊。會出現如下對話框,單擊確定。
AutoCAD制作塊時如果忘了點基點怎么辦AutoCAD技術圖片5

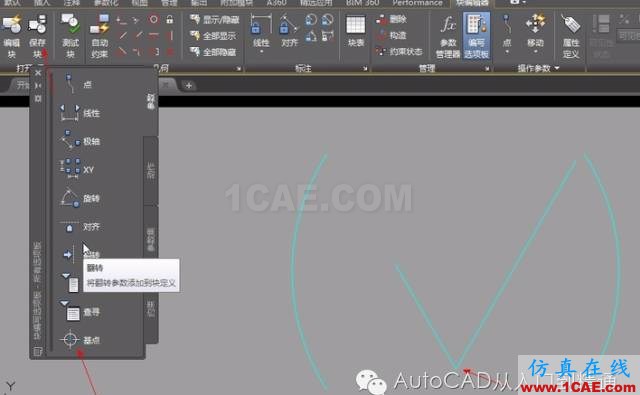

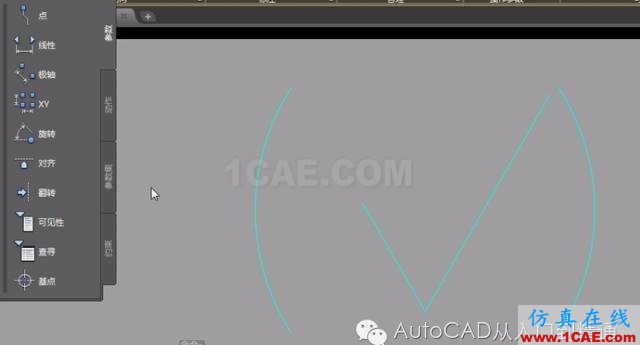

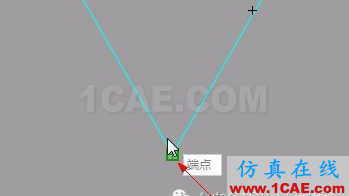

確定后進入了塊編輯界面,這是需要編輯基點,選擇基點選項,重新確定基點,再保存,關閉。
AutoCAD制作塊時如果忘了點基點怎么辦AutoCAD技術圖片6

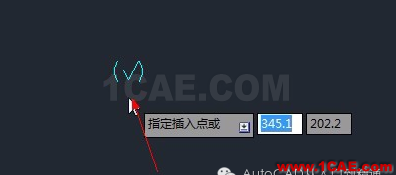

接下來,就可以任性的插入塊了。
AutoCAD制作塊時如果忘了點基點怎么辦AutoCAD培訓教程圖片7
