主題:【AutoCAD教程】如何在cad圖紙中自動插入文件保存日期、創建日期、打印日期等備注資料?

在平時的工作過程中那面的會出現幾個方案要不停的更改,但是前面的方案也要保留有時就必須名稱上寫上備注等等來區分,如果忘了修改備注的,就很難直接區分,cad插入字段命令就是一個不錯的工具,可以在圖紙上插入保存日期、修改日期、打印日期等等備注資料,省去了我們手動更改文件修改日期的麻煩。具體設置方法如下:

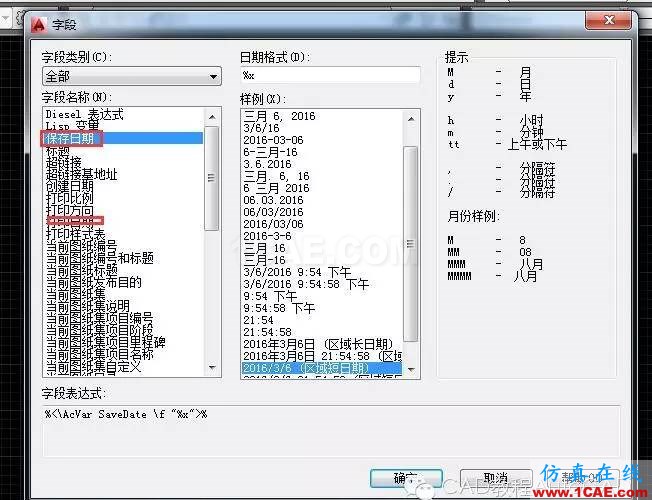

菜單欄打開插入---字段---彈出字段對話框,選擇你要插入的字段單擊確定后在圖紙中指定插入點即可。具體參考下圖:

注意:插入后有時會發現為什么插入的保存日期等信息顯示不出來呢?那是因為插入這個字段后還沒有進行過保存,所以他暫時會以直線來表示,單擊一下保存后時間按就會顯示出來了!同樣的添加文件的打印日期則在單擊打印后日期就會自動更改。
