CAD打印基礎步驟【AutoCAD教程】

2016-11-10 by:CAE仿真在線來源:互聯網

主題

★

以A4紙為例
第一步,點‘打印機圖標”,或者按“CTRL+P”進入“打印-模型”界面。

第二步,在“打印機/繪圖儀” “名稱”旁邊的欄里選擇使用的打印機

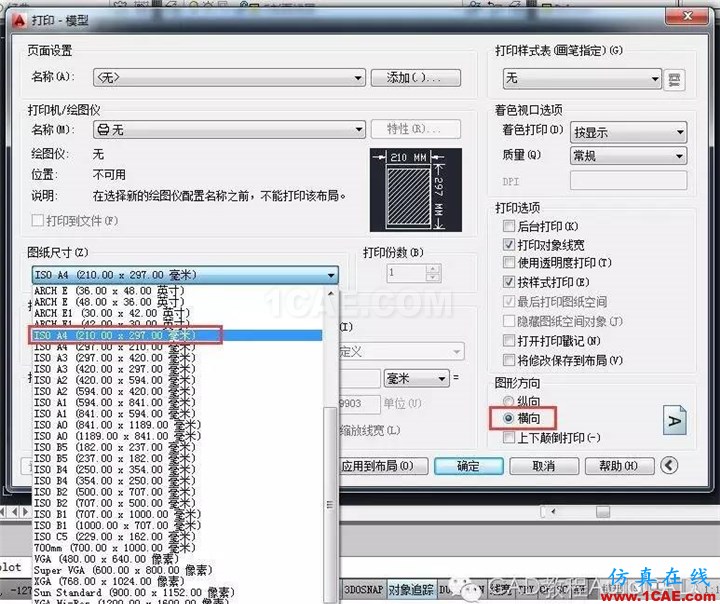

第三步,在“圖紙尺寸” 下面的項目里邊選擇 “A4”。然后,把“圖紙方向”,下面的“橫向”點一下。具體方向根據實際需要調整。

第四步,把“打印比例”,下面的“布滿圖紙”前面的方框勾上。

第五步,把“打印偏移”,下面的“居中打印”前面的方框勾上。

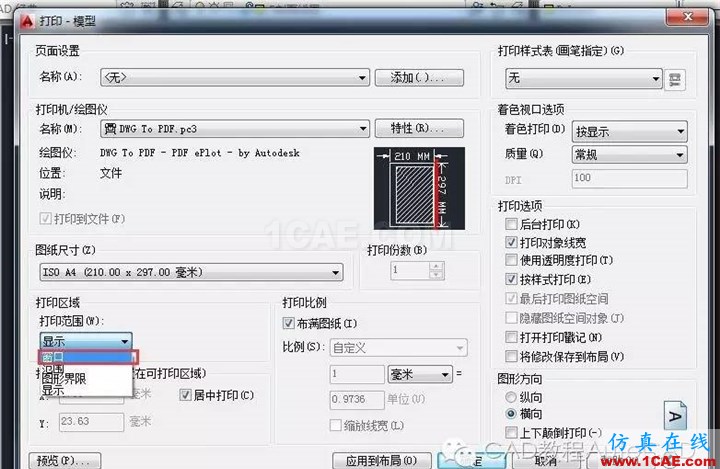

第六步,把“打印范圍”,下面的“顯示”菜單欄點開,選擇“窗口”選項。

第七步,此時“打印-模型”界面會消失,進入繪圖界面,把你要打印的圖紙區域從左上角到右下角的方向框選(記住一下只能選一張圖紙),再次進入“打印模型”界面。

第八步,點左下角的“預覽”按鈕。

第九步,點“鼠標右鍵”,點“打印”選項。

★
