搜索六件沒有AutoCAD就不可能出現的設計
2016-11-14 by:CAE仿真在線 來源:互聯網
歐特克公司(Autodesk)始建于1982年,同年,歐特克公司就推出大名鼎鼎的AutoCAD,把計算機建模概念引入到傳統設計領域,從而改寫了整個設計行業的歷史。從此之后,建筑師們要依賴AutoCAD設計高樓大廈,科學家們要依賴它制作仿真分子模型,而藝術家呢,也可以在計算機的幫助下用樂高積木拼出大恐龍?？梢哉f(shuō),AutoCAD為這些領域的工作者們提供了無法取代的技術后盾;如果沒有科技的幫助,我們恐怕要失去不少讓人嘆為觀止的杰作。為紀念自己走過的這三十年,歐特克公司在舊金山據舉辦了一個流動展覽,展出了20件公司參與設計的重要作品。除了為設計師絕妙的設計理念擊掌驚嘆之外,科技在設計與工程中的核心地位也令每一個觀展者印象深刻。Gizmodo網站在所有的展品中挑選了6件最為杰出的作品,讓我們一起來看看AutoCAD到底為世界貢獻了哪些偉大作品吧。
樂高大恐龍

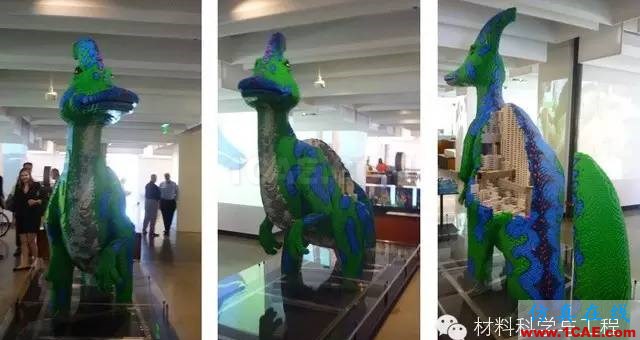

說明書上可沒有寫如何用樂高積木拼出這么一只大恐龍,但AutoCAD會告訴你該怎么做。這只蘭博龍(lambeosaurus)身高8.5英尺(約2.59米),共耗費62500塊樂高積木。制作者使用軟件構建出它的3D模型,測試其結構穩定性。之后呢,就要花些功夫把積木拼起來啦。
上海中心大廈
上海中心大廈也稱“上海塔”,預計于2014年完工,設計高度為632米。建成后,它將取代上海環球金融中心成為上海第一高樓。如何保障這樣的超級高樓在狂風中不晃不倒呢?有兩種辦法。第一種是造出一大堆的建筑模型放到風洞實驗室中檢測抗風能力,找到最優的解決辦法,但這種做法所耗費的人力物力財力和時間都難以想象。還好我們有AutoCAD。設計團隊通過計算機模擬測試,很輕松地就找到了最佳解決方案。最終的設計方案消除了24%的風阻,而這一切都不用在現實世界里動一草一木。
DNA轉錄模型

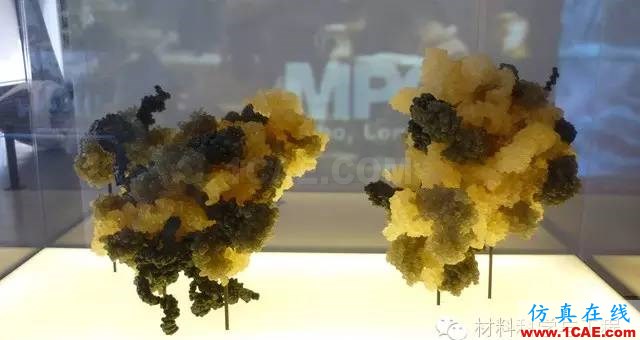

這是放大了10000000倍的DNA轉錄模型。模型完全采用了真實數據,最大可能性地重現分子的真實模樣。制造方Xvivo將真實數據輸入AutoCAD,在軟件的幫助下為我們呈現出這肉眼看不到的世界。
馬斯達爾總部
馬斯達爾總部位于阿聯酋阿布扎比酋長國(Abu Dhabi),以其極致的節能能力聞名世界。為了將該建筑的節能效果最大程度的發揮,設計師們把建筑內任何可以設計的東西全丟給了AutoCAD。小到物件的朝向與布局、一塊屋頂?shù)脑O(shè)計、太陽能電池組的形狀,甚至是支撐柱底部制冷系統入口的形狀都由AutoCAD幫助設計。細致入微的工作帶來了顯著的回報,與其他的同大小建筑相比,馬斯達爾總部省水可達70%;更令人驚嘆的是,整棟建筑所產生的能源比消耗的還要多出3%,成為中東第一個復合功能的“正能量”建筑。
舊金山海灣大橋
舊金山海灣大橋的東段新橋建設工程于2003年開始動工,預計于2013年9月2日完工交付。東橋建成后全長3102米,將是全球最長的自錨式懸索橋。這座人類橋梁史上的得意之作在設計階段卻飽受外界質疑。有些人懷疑橋段能否承載每天早高峰的車流。加利福尼亞州運輸部的對策就是搬出計算機模型。加州運輸部建立了大橋的計算機模型,并通過軟件測試向大家證明橋梁的承載能力。同時,他們還應用該模型研究了臨時封路情況下如何最大程度地減少交通堵塞。正是因?yàn)锳utoCAD在舊金山海灣大橋工程中的成功應用,加州運輸部在金門大橋的修繕工作中也依葫蘆畫了個瓢。
3D仿真

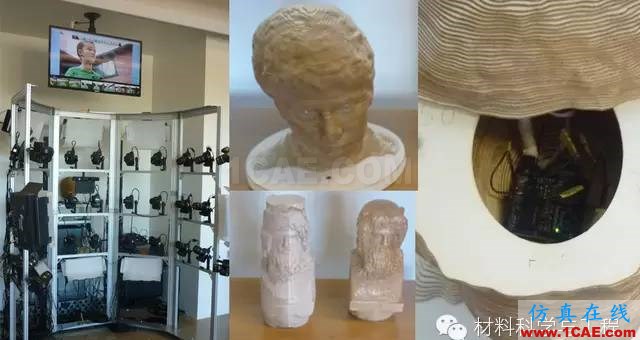

看到這臺有36個相機的奇怪裝置了嗎?它的用途就是從36個角度捕捉裝置內物件或人像的圖像,并將圖像數據傳輸至計算機內,AutoCAD 123 Make軟件將利用接收到的圖像數據構建出物件的3D數字模型,當然這還沒完。你可以通過3D打印機或是數控設備將3D數字模型變?yōu)檎鎸?shí)的3D模型。圖中的模型就是歐特克CEO卡爾·貝斯(Carl Bass)愛子的半身像,這個模型還會發聲發光哦。
