    AutoCAD是由美國Autodesk公司開發的通用計算機輔助設計軟件,使用它可以繪制二維圖形和三維圖形、尺寸標注、渲染圖形及打印輸出圖紙等,具有易掌握、使用方便、體系結構開放等有點,廣泛運用于土木建筑、裝飾裝潢、工業制圖、工程制圖、電子工業、服裝加工等多方面領域。

園林景觀設計圖紙的類型

一般來說,園林景觀設計圖紙按照內容和作用的不同可大致分為以下類型:

(1)總平面圖

總平面圖是總體規劃設計圖的簡稱,是表現園林總體布局的圖樣。其具體內容包括一下幾個方面:

 表現用地區域的現狀及規劃的范圍;

  表現對原有地形地貌等自然狀況的改造和新的規劃;

  以詳細尺寸或坐標網格標明建筑、道路、水體系統及地下或架空管線的位置和外輪 廓,并標注明其標高;

   標明園林植物的種植位置。

 (2)豎向設計

   豎向設計也是總體設計的范疇,它反映了地形設計、等高線、水池山石的位置、道路及建筑物的標高等,能夠為地形改造施工和土石方調配預算提供依據。

(3)種植設計圖

種植設計圖是園林景觀的設計中的核心,屬于平面設計的范疇,主要表示各種園林植物的種類、數量、規格、種植位置和配植形式等,是定點放線和種植施工的依據。

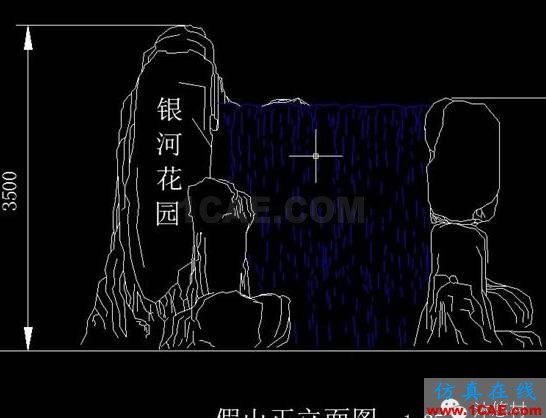

(4)立面圖

立面圖用于進一步表示設計意圖和設計效果,著重反映立面設計的形態和層次變化。

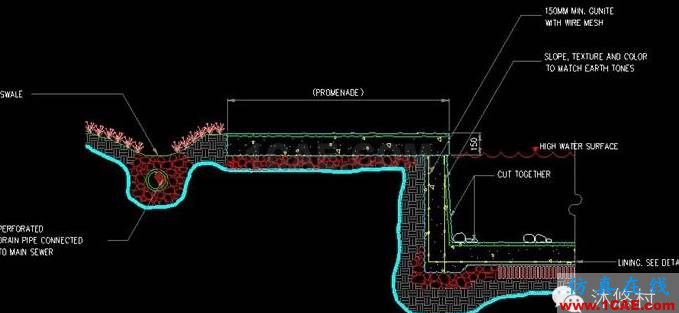

(5)剖面圖

剖面用于園林土方工程、園林水景、園林建筑、園林小品、園橋、園路等單體設計。它主要提示某個單體的內部空間設置、分層情況、結構內容、構造形式、斷面輪廓、位置關系以及造型尺度是重要依據。

(6)透視圖

透視圖是反映某一透視角度設計效果的圖樣,繪制出的效果就像一幅風景照片。這種圖具有直觀的的立體景象,能夠清楚地表明設計意圖,不過因為并不標注各部分尺度參數,因而不是具體施工的依據。

(7)鳥瞰圖

 鳥瞰圖與透視圖的性質相同,但視點較高,能夠反映園林的全貌,主要幫助人們了解整個園林的設計效果。
