【AutoCAD教程】進行倒角或圓角時如何保留倒角或圓角前的對象不修剪？

2016-11-25  by:CAE仿真在線  來源:互聯網

主題:【AutoCAD教程】進行倒角或圓角時如何保留倒角或圓角前的對象不修剪?

CAD中一般最常用的就是兩個非平行的線條之間形成圓角或倒角。操作后就會把所選擇邊圓角或倒角外多余線條修剪掉。

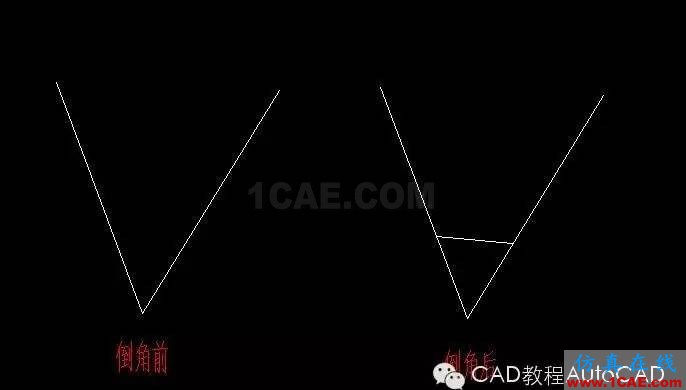

怎么才能保留不修剪達到下圖效果呢?

修改方法就是執行倒角命令后根據命令行提示選擇修剪還是不修剪

倒角命令cha回車或空格,選擇修剪T選項

下一個選項中選擇不修剪N并回車或空格

此時再倒角就會像第二張圖中所示樣式,圓角F步驟與上相同。
