搜索【菜鳥寶典】AutoCAD制圖入門教學
2016-11-08 by:CAE仿真在線 來源:互聯網
要基本熟悉工程制圖cad,從標準、繪圖、標注、打印四個方面入手比較簡單,適于講解教程的制作和方便個人理解,算不上全面。另外因自己的水平一般,我盡量講細一點,以便于更好理解。
一、標準
工程制圖大概包括設備圖,流程圖,布置圖三種。一般設備圖有包含設備主視圖和俯視圖。布置圖必須標明方位。
標準主要說的是制圖標準,包括國標,行業制圖標準等等。比如說國標規定焊縫的標注等。又比如說我們化工制圖標題欄,明細欄等的制作標準。還有像繪圖過程中物料管道線用0.9mm粗線,儀表圓一般規定直徑10mm這樣的死規定。
但一般這些都不太重要,實際操作過程中,只要圖紙表達清晰,內容表達明確的簡略圖即可。
二、繪圖
cad繪圖主要借助cad中繪圖工具欄和modify修改工具欄中工具。(先了解就行,不用死記)
繪圖工具的使用過程中,結合狀態欄的輔助操作,可以更快的完成圖紙的制作。
一般常用的狀態有正交,極軸,對象捕捉。其他不常用就不一一介紹了。
正交:用于直線的繪制,復制移動的垂直或水平方向的移動。再不需要時可取消。
極軸:有助交點終止處的繪圖。也可用于直線的繪制。
對象捕捉:主要是對交點處或中心點的捕捉顯示。
完成各種繪圖用具的教學,會是一種比較枯燥的工作。要一一講解起來既費時又費力,感覺完全沒有必要。所以我先講解幾個常用工具操作,然后根據相近相通原理,撇一葉而知秋。
介紹這之前首先先說下一些常識:
1、關于鼠標的應用
Cad中鼠標滾輪具有三個功能,1、轉動滾輪可以放大縮小繪圖界面,但不能縮小擴大繪圖的實際尺寸和比例。2、單機滾輪后可做抓取工具,任意控制所要繪圖地點居于中心位置。3、左單擊選擇操作選項,并接后續操作的進行。
2、選項里的部分操作
和word類似,我一般學會一個軟件后,首先會了解選項里的一些操作,以方便和簡化后續繪圖工作中肯可能帶來的不便。
在“工具”欄里最下面打開“選項”

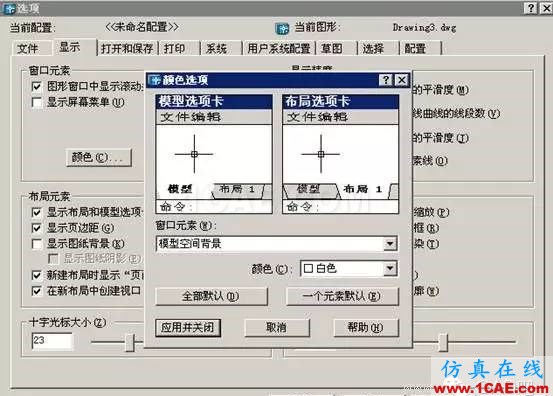

先看“顯示”,標注圓圈部分需要注意,十字光標一般調到25左右比較好,“顏色”選框中可以調背景顏色,比如灰(黑)色調成白色:棕色標記處取消勾選→打開顏色復選框→
選擇“窗口元素”模型空間背景,選擇“顏色”白色。
再看“打開和保存”
解釋一下:dwg是cad文件特有格式,類似doc是word特有格式,docx是word2010等高級版本特有格式等等。
自動保存:可以調成5分鐘。
再看“草圖”。其中好多東西雖然不用改,以后可能用的到。尤其是關于自動捕捉的設置。
3、新建文件
Ctrl+N或者“文件”單擊新建
“新建文件模板”可以選擇一些固定空白模板,但我沒找到類似的空白文檔。
如果你電腦上也沒有,就隨便打開一個文檔,比如說第一個。選擇打開,然后在打開的文檔中用滾輪將其縮小,點擊鼠標劃出一個矩形框?qū)⑽臋n中所有圖形選中,然后“delete”刪除。
另存為新建文檔于桌面。接著切換至桌面,復制新建文檔后,切換至cad,重新點擊新建,在“新建文件模版”中間框中粘貼。然后下拉即可找到所需空白文件。
4、圖層(清楚就可以了)
Cad圖層:為了便于cad的標準化,一般需要圖層來協助完成。例如,設置圖層以一定的樣式分為:主設備線,虛線,構造線,物料線等等。
點擊“圖層欄”圖層特性管理器(左上角),就可以打開管理圖層。

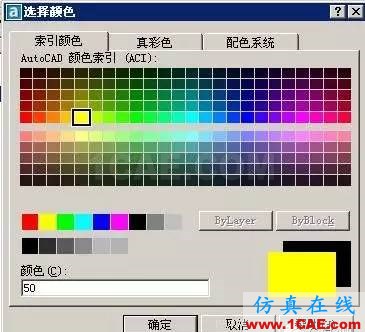

比如我新建一個圖層,并命名為主設備線:點擊顏色(所建圖層一欄),設置顏色為黃色
點擊線性(continunos),然后點擊加載,可以選擇所需要線性。這里為默認吧,不選擇了。
點擊線寬,選擇0.9mm(圖略)
點擊確定后,關閉。
點擊下拉按鈕,選擇所建圖層,然后將燈泡點亮,即打開該圖層,就可以了。

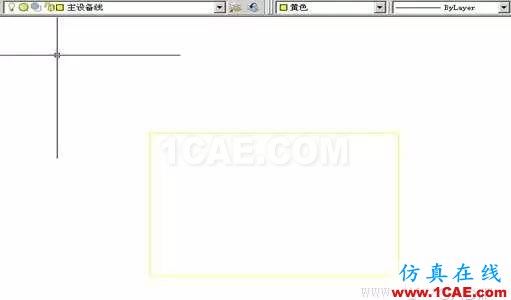

具體效果如下:(后面有補充)
5、補充
比如上圖矩形框,我要選擇該矩形框有兩種方法,一種,用鼠標從左到右劃出一個矩形框強其全部括住;另外一種,只需用鼠標從右到左劃出一個小矩形框擴住一邊即可。此法全cad通用。
6、舉例說明幾個常用工具使用方式。
首先,先說明cad和photoshop等等軟件一樣,其工具的調用都有快捷鍵,但cad快捷鍵用處不大,這里就不介紹了。(但凡事都有特例,一定要記住esc鍵是命令取消快捷鍵;delete是刪除命令。)
依次講吧
直線:點擊“直線工具”,cad命令欄里會出現直線繪圖命令。
從而造就了兩種繪圖方式:
第一種,直接在圖紙任意選定位置點擊鼠標劃線就可。

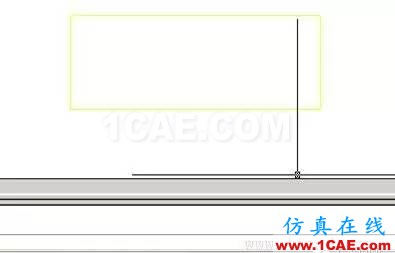

比如,先將“正交”選中(有助于水平垂直直線的構造),點擊模型界面上任意一點,然后拖動鼠標移動再點擊,再按esc即可。(正交狀態下,只能垂直或水平移動。你可以試試將正交狀態去掉是什么樣子的。)
第二種,借助命令完成直線的繪制
可以看到,點擊直線繪圖工具后,命令欄里有個“。。。指定第一點:”的命令(相當于操作提示),根據命令,點擊繪圖界面中任意一選中點,點擊。點擊后,會出現下次命令提示。再根據命令提示操作,一條直線就會出現了,然后點擊esc鍵,即可完成直線的繪制。
補充:直線繪制中,只要不按取消,可以連續操作。但每點擊兩點,即為獨立的直線。這是與多線段的區別之處。
接著
“矩形”,同上兩種作圖方式。
第一種:點擊矩形工具后,任意點擊界面上選定的一點,然后鼠標拖動,根據拖動大小人為決定其大小和位置,然后再次點擊即可。
第二種:根據命令欄,依次按操作人為選擇繪制。
例如繪制高35寬45的矩形。點擊界面上任意一點,命令欄發生變化。
在尺寸后,輸入d,敲擊回車
然后輸入長度,45;輸入寬度,35。然后點擊另一點。即可。Esc取消命令。
補充提示:如果發現所畫圖形超出界面,即使界面縮小到最小也看不到,這時直接輸入re命令,然后敲擊一次空格(或回車)即可。
第三個:圓
兩種操作,同上。
但如果要繪制某種限定條件的圓,則必須根據命令進行操作。
舉例說明一下:畫出一個直徑為12的,并于上例矩形兩邊相切的圓。
選擇“圓”工具→輸入t→根據命令在矩形最下邊指定一切點,點擊→再次根據命令,在另一邊指定第二切點,點擊→輸入圓直徑12,即可完成。Esc取消命令。
如下圖:(黑線是十字標)
補充:選擇繪圖工具時,可以在工具箱里選擇,還可以在“繪圖”菜單命令中選擇。
比如說圓弧,橢圓等繪圖工具的選擇。
最后:多行文字(重點)
點擊工具箱“多行文字”,然后鼠標點擊需要輸入位置,拖動合適大小后,二次點擊
第一行:依次是字體,字高(字體大小),加粗,字體顏色。第二行是輸入界面。
比如我要輸入:字高為3的字,先將字高設置為3,然后在輸入?；蛘呦容斎胨栉淖?然后將所有文字在輸入界面中全部選取,在設置其字體高度或者其他。
如圖,這是文字輸入完成后,點擊確定后的畫面,如果我再點擊該文字,則會出現如圖的四個藍點。左鍵點擊其中一點,就可以改變其文字框大小。如果要移動該字體,(在此狀態下)只需左鍵點擊文字框中間位置不動,然后隨意拖動即可?；蛘?用鍵盤↓→↑←鍵微調。
修改工具欄:
刪除,復制,鏡像,偏移,陣列,移動,旋轉,縮放,拉伸,打斷于點,打斷,倒角,圓角分解。
刪除(快捷鍵delete),鏡像,整列,旋轉,縮放,也比較常用,我先不講,你可以自己摸索摸索。
先從復制開始:
點擊復制工具,根據命令欄命令提示操作,比如我要復制矩形框。就鼠標從右到左小矩形框選擇圖中矩形框,選定。(矩形框變?yōu)樘摼€后,即為選定。)
敲擊回車。如圖,開啟對象捕捉,點擊矩形右下角點為基點。
然后,選擇要復制的位置,再次點擊就可以了。(一般移動鼠標會出現一個虛型復制圖像。)如圖
取消正交后,可以在非水平或垂直方面復制。
接圖層效果補充:設置線寬0.9mm效果,在cad中可以顯示也可以不顯示。
如圖:
點擊線寬,就進入線寬顯示狀態,取消,則不顯示其線寬。
偏移:和復制一樣,點擊偏移工具后,根據命令欄命令提示進行后續操作。
偏移一般用于表格的制作,比如標題欄,技術特性表等。
移動:和復制命令相似,將某一選中圖形,從初始位置移動至理想位置,初始位置將不在存在所移動圖形。
打斷:
分“打斷于點”和“打斷”兩種工具,前者用于打斷線線交點,后者用處更廣。其具體區別可以自己操作一下試試。
分解:
將類似“多線段”或“矩形”這種多線組合為一個單位的圖形,可以用“分解”工具分解成幾個獨立的直線。但不改變原有形狀。
這個操作最為簡單,只需現將所要分解的圖型選中,然后點擊分解按鈕就可以了。
補充:
上面的操作模式,同樣適用于復制,移動等工具,即先選中圖形,然后再選擇工具進行操作。
三、標注
標注常用的有線性(長寬高),角度,半徑,直徑,其中如果僅需操作線性標注,可運用快速標注工具更加便捷的完成標注任務。
而其他工具的操作,均可按命令欄命令提示來操作,這里不一一介紹。舉兩個例子。
角度
對兩個小圓圈進行角度標注,對大圓圈進行線性標注。
操作步驟:
角度標注:
首先,如果需要的話建立一個新圖層,命名標注,改顏色,線寬等等。這里這步省略。
要進行角度標注,首先應該看第二條直線是否獨立,即第二條直線不是矩形框的組合直線,而是單獨的一條(點擊一下,僅該條直線變虛)。若是矩形框組合直線,則應運用“分解”工具將矩形分解。
然后菜單欄“標注”欄選擇“角度”工具,根據命令提示,依次選擇兩條直線,然后拖動鼠標至合適位置后,鼠標點擊。
所標注出來的“標注”有三部分:(可用分解將其分解出來,然后在單獨進行修改至合適大小。)過程略。
1、標注弧度(高級版本cad默認為多行文字,可直接進行改寫)。
2、標注弧線。3、兩向箭頭。
線性標注:
?快速標注
選擇“快速標注”根據提示,選擇(點擊)所要標注直線,選擇完成后,敲擊空格,用鼠標拖動至合適位置。
線性
選擇“線性”標注工具,根據命令欄提示,依次選取所要標注直線的兩端點,然后鼠標拖動至合適位置。
以上完成后,借用分解,文字,縮放,移動,復制等工具對標注進行修改,直至符合比例。
