AutoCAD環形彈簧做法一

2016-11-01  by:CAE仿真在線  來源:互聯網

一、 在俯視圖畫一圓與一線段。

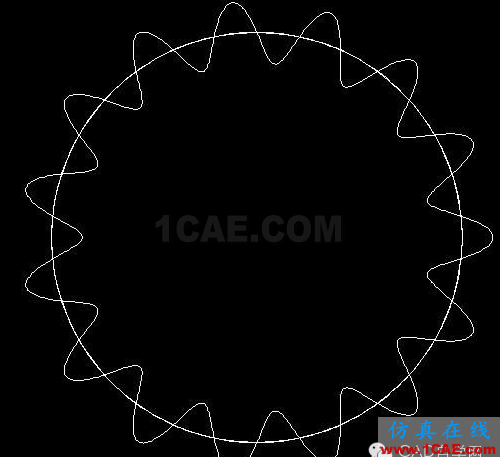

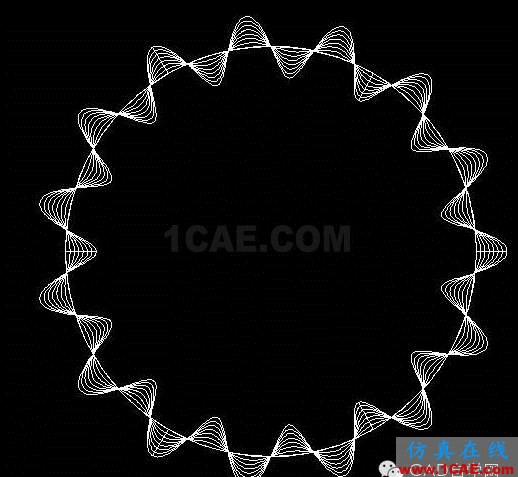

二、用掃掠命令,掃掠對象選短線段,再輸入扭曲(T)的數值5400(5400度也就是15圈),最后掃掠路徑選圓。

三、用分解命令把圖形分解。

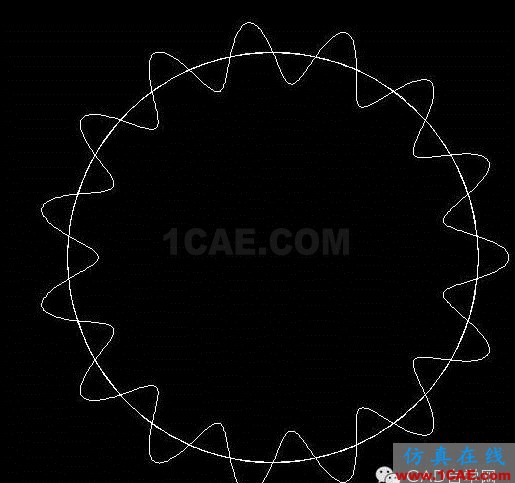

四、獲得螺旋線后,再畫一小圓,再次用掃掠命令,見圖。

五、掃掠對象選小圓,掃掠路徑選螺旋線,結果見圖。

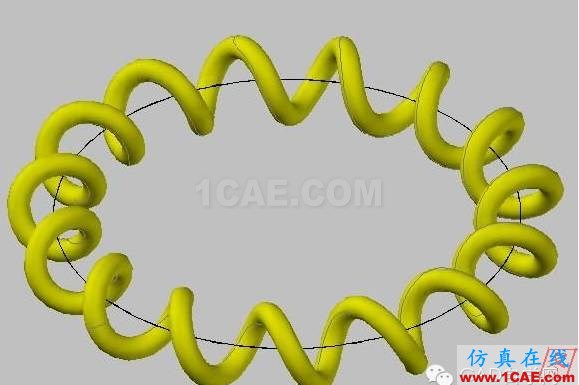

六、視覺樣式選真實(見圖)。

七、改變顏色,做法1完成。
