AutoCAD 繪制三視圖
2016-11-01 by:CAE仿真在線 來源:互聯網

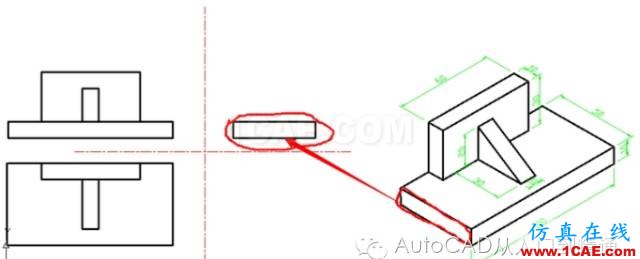

三視圖是觀測者從三個不同位置觀察同一個空間幾何體而畫出的圖形。 用AutoCAD畫三視圖有兩種方法:一種是用二維的方法來繪制;或者先創建三維模型,然后將模型投射成三視圖。一般來說:視圖有六個面,分別是:主視圖(前視圖),左視圖,俯視圖,右視圖,仰視圖,后視圖。三視圖一般指:主視圖、左視圖、俯視圖主視圖處于二象限,左視圖處于一象限,俯視圖位于三象限方法/步驟2接下來我們畫一個組合體的三視圖

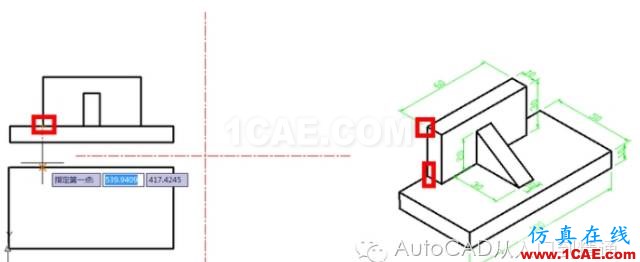

接著畫后面豎板的俯視圖。

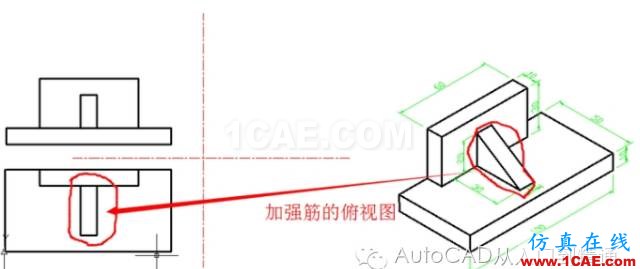

然后畫加強筋的俯視圖。注意觀察我的截圖。

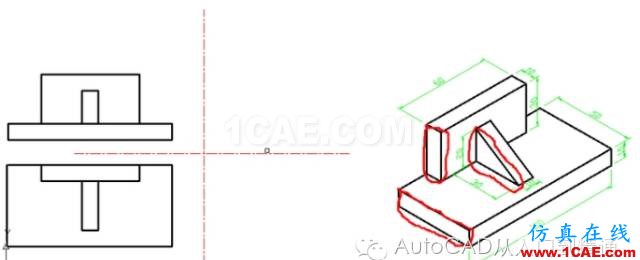

最后畫左視圖。我們分析下左視圖看到的部分如下圖所示:

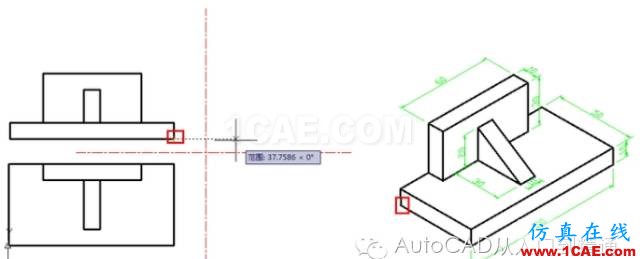

因為主視圖、左視圖:高平齊所以底板繪制如下
最后繪制豎版和加強筋的左視圖
選擇細實線標注尺寸。
