【AutoCAD教程】CAD中如何測量圖形的內部的面積?
2016-11-01 by:CAE仿真在線 來源:互聯網
測量一個圖形內部的面積需要以下幾步:
1.首先你要計算面積的部分應該是封閉的平面圖形
2.要將測量的圖形創建成面域或者進行圖案填充

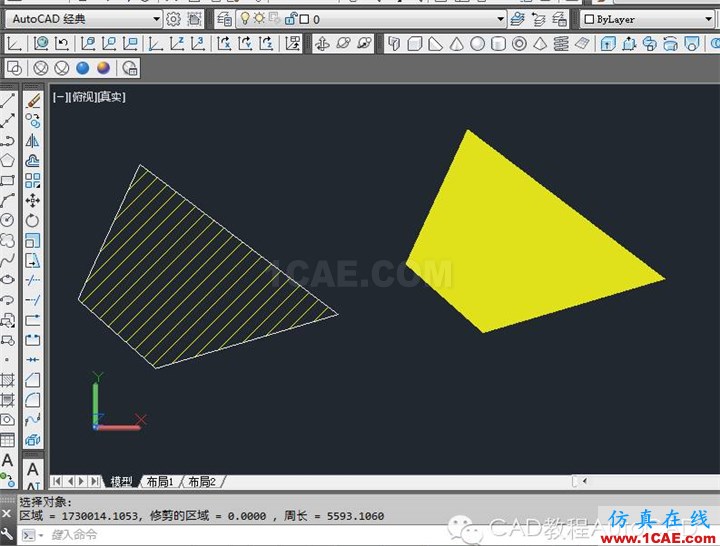

3.輸入“aa”命令---空格-----“O”命令---空格---點擊填充部分或形成的面域命令行那里會自動顯示面積和周長如下圖所示為同一個圖形分別為圖案填充和面域分別測量出來的數值
需要注意的是:一般量出來的面積和出圖比例是沒有關系的,和CAD設置的繪圖單位有關系。比如以毫米為單位作圖,即一米在CAD里畫1000,機械圖紙大部分都是以毫米為單位制作的,那么你量得的1000就是1000平方毫米。如果制圖是以米為單位繪制的,即一米在cad就畫1 ,那么量出的的1000就是1000平方米。
