這期欄目我們繼續講解AutoCAD Electrical的布線技巧。

  “不用的時候看不見,要用的時候在眼前”,我們所要的應該就是這種感覺。那么,怎樣的才算是一個好的布線設計呢?好的電氣布線設計,應有如下幾個方面的要求:①安全性和可靠性;②耐用性;③適應性;④美觀性;⑤保養維修的難易程度也是衡量布線設計結果優劣的一項指標。

17. 對調線號

  在【原理圖】選項卡中,點擊“替換”

  點擊任何兩個線號,如下圖,1相和2相的線號現在完成對調

  如果需要對調,就用這種方式。千萬不要直接拖拽線號,直接拖拽時,項目數據庫不會意識到線號對調了,在最終生成報表時,會非常混亂。

18. 查找/替換線號

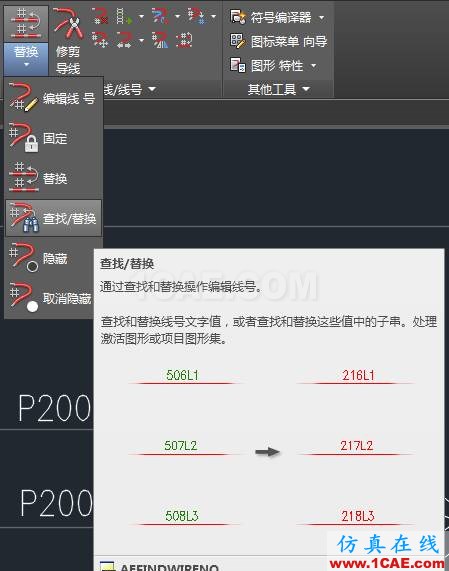

  在【原理圖】選項卡中,點擊“編輯線號”

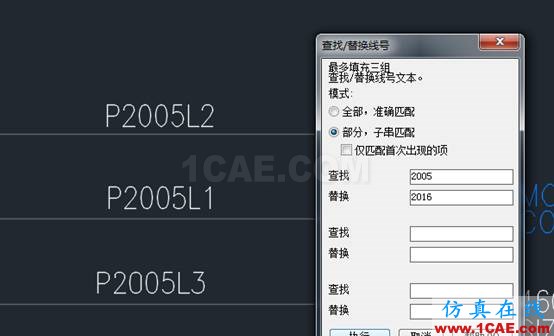

  在彈出的對話框中選擇要替換的線號

  選擇拾取當前窗口

  選擇線號

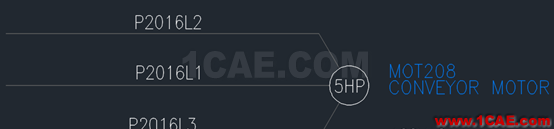

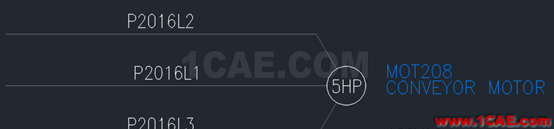

  回車后,發現線號修改完畢

19. 移動線號

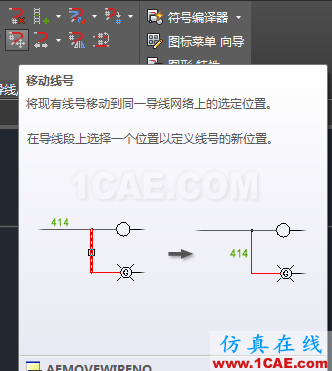

  在【原理圖】選項卡中,點擊“移動線號”

  在線號原來導線上,點擊導線

  線號會自動回歸

  也可以通過在線號上點擊鼠標右鍵,選擇移動線號來完成

20. 快速移動線號

  在【原理圖】選項卡中,點擊“快速移動”

  點擊線號,就會出現一個沿著導線移動的光標

  點擊即可放置線號,也可以通過在線號上點擊右鍵,來選擇快速移動
