搜索老設計師用工作20年總結出來AutoCAD繪圖技巧
2016-10-28 by:CAE仿真在線 來源:互聯網
一 遵循一定的作圖原則
為了提高作圖速度,用戶最好遵循如下的作圖原則:
1.作圖步驟:設置圖幅→設置單位及精度→建立若干圖層→設置對象樣式→開始繪圖。
2.繪圖始終使用1:1比例。為改變圖樣的大小,可在打印時于圖紙空間內設置不同的打印比例。
3.為不同類型的圖元對象設置不同的圖層、顏色及線寬,而圖元對象的顏色、線型及線寬都應由圖層控制(BYLAYER)。
4.需精確繪圖時,可使用柵格捕捉功能,并將柵格捕捉間距設為適當?shù)臄?shù)值。
5.不要將圖框和圖形繪在同一幅圖中,應在布局(LAYOUT)中將圖框按塊插入,然后打印出圖。
6.對于有名對象,如視圖、圖層、圖塊、線型、文字樣式、打印樣式等,命名時不僅要簡明,而且要遵循一定的規律,以便于查找和使用。
7.將一些常用設置,如圖層、標注樣式、文字樣式、柵格捕捉等內容設置在一圖形模板文件中(即另存為*.DWF文件),以后繪制新圖時,可在創建新圖形向?qū)е袉螕?使用模板"來打開它,并開始繪圖。
二 作圖各種快捷鍵解決辦法及問答
1.【CTrl+N無效時之解決辦法】
眾所周知CTRL+N是新建命令,但有時候CTRL+N則出現選擇面板,這時只需到OP選項里調下設置操作:
OP(選項)--系統---右側有一個啟動(A顯示啟動對話框B不顯示啟動對話框),選擇A則新建命令有效,反則無效
2.【Ctrl鍵無效之解決辦法】
有時我們會碰到這樣的問題,比如CTRL+C(復制),CTRL+V(粘貼)CTRL+A(全選)等一系列和CTRL鍵有關的命令都會失效,這時你只需到OP選項里調一下,操作:OP(選項)--用戶系統配置--WINDOWS標準加速鍵(打上勾),WINDOWS 標準加速鍵打上勾后,和CTRL鍵有關的命令則有效,反之失靈
3.【填充無效時之解決辦法】
有的時候填充時會填充不出來,除了系統變量需要考慮外,還需要去OP選項里檢查一下,OP--顯示--應用實體填充(打上勾)
4.【加選無效時之解決辦法】
AD正確的設置應該是可以連續選擇多個物體,但有的時候,連續選擇物體會失效,只能選擇最后一次所選中的物體,這時可以如下解決,進入OP(選項)--選擇--SHIFT鍵添加到選擇集(把勾去掉),用SHIFT鍵添加到選擇集“去掉勾”后則加選有效,反之加選無效
★命令:PICKADD 值 :0/1
5.【CAD命令三鍵還原】
如果CAD里的系統變量被人無意更改,或一些參數被人有意調整了怎么辦,這時不需重裝,也不需要一個一個的改,操作:OP選項--配置--重置,即可恢復,但恢復后,有些選項還需要一些調整,例如十字光標的大小等~
6.【鼠標中鍵不好用怎么辦呀】
正常情況下,CAD的滾輪可用來放大和縮小,還有就是平移(按住),但有的時候,按住滾輪時,不是平移,而是出下一個菜單,很煩人,這時只需調下系統變量mbuttonpan即可,初始值: 1,0 支持菜單 (.mnu) 文件定義的動作,1 當按住并拖動按鈕或滑輪時,支持平移操
7.【命令行中的模型,布局不見是的解決辦法】
op--選項--顯示--顯示布局和模型選項卡(打上勾即可)
8.【CAD技巧】
還在為你做圖慢而煩惱嗎,還是為你的手指短而夠不著回車鍵而煩腦嗎,哦~~~,讓我們忘了這一切吧,眾所周知,確定鍵有兩個,一個是“回車”另一個則是“空格”,但現在就讓我們用右鍵來代替他們吧,OP選項--用戶系統配置---繪圖區域中使用快捷菜單(打上勾)自定義右鍵,單擊進去--把所有的重復上一個命令打上勾,試下,右鍵是不是有確定的攻效了,首推:希望大家能養成右鍵確定這個習慣,其次:空格鍵次之,煩感:千萬不要用回車鍵確定,
9.【圖形里的圓不圓了咋辦呀】
經常做圖的人都會有這樣的體會,所畫的圓都不圓了,當然,學過素描的人都知道,圓是有很多折線組合而成,這里就不多說了,一個命令搞定它,命令:RE~即可
10.【圖形窗口中顯示滾動條】
也許有人還用無滾輪的鼠標,那么這時滾動條也許還有點作用(如果平移不太會用),op--顯示--圖形窗口中顯示滾動條即可
11.【保存的格式】
OP--打開和保存--另存為2000格式,為什么要存2000格式呢,因?yàn)镃AD版本只向下兼容,這樣用2002 2004 2006都可以打開了,方便操作
12.【如果想下次打印的線型和這次的一樣怎么辦】
換言之.【如何保存打印列表】,op選項--打印--添加打印列表,但在這之前,你得自己建立一個屬于自己的例表,表告訴我你不會建
12.【如果在標題欄顯示路徑不全怎么辦】
op選項--打開和保存---在標題欄中顯示完整路徑(勾選)即可
13.【目標捕捉(OSNAP)有用嗎】?
答:用處很大。尤其繪制精度要求較高的機械圖樣時,目標捕捉是精確定點的最佳工具。Autodesk公司對此也是非常重視,每次版本升級,目標捕捉的功能都有很大提高。切忌用光標線直接定點,這樣的點不可能很準確。
14.【為什么繪制的剖面線或尺寸標注線不是連續線型】?
答:AutoCAD繪制的剖面線、尺寸標注都可以具有線型屬性。如果當前的線型不是連續線型,那么繪制的剖面線和尺寸標注就不會是連續線。
15.【如何減少文件大小】?
答:在圖形完稿后,執行清理(PURGE)命令,清理掉多余的數據,如無用的塊、沒有實體的圖層,未用的線型、字體、尺寸樣式等,可以有效減少文件大小。一般徹底清理需要PURGE二到三次。-purge,前面加個減號,清理的會更徹底些,哈,我還沒試呢,你先試下
★補充:
方法二:用WBLOCK命令。
把需要傳送的圖形用WBLOCK命令以塊的方式產生新的圖形文件,把新生成的圖形文件作為傳送或存檔用。目前為止,這是筆者發現的最有效的“減肥”方法?，F(xiàn)簡明示例如下:
命令: wblock
(在彈出的對話框中輸入文件名及文件存放位置,由于非常簡單,故在此省略對話框圖形)
定義的名字: (直接回車)
給一個基點:(任選一點)
選擇物體: (選擇完畢后回車)
這樣就在你指定的文件夾中生成了一個新的圖形文件。
筆者對自己的DWG文件用兩種方法精簡并對比效果發現,精簡后的文件大小相差幾乎在5K以內!(我也是剛看完別人的貼,哈哈,我還沒試呢,就急著發上來,我們一起試試去,哦耶~)
16.【如何將自動保存的圖形復原】?
答:AutoCAD將自動保存的圖形存放到AUTO.SV$或AUTO?.SV$文件中,找到該文件將其改名為圖形文件即可在AutoCAD中打開。一般該文件存放在WINDOWS的臨時目錄,如C:WINDOWSTEMP。
補充:
默認狀態下*.sv$文件的存放位置:win9x:一般該文件存放在WINDOWS的臨時目錄,如C:WINDOWSTEMP;winnt/2000/xp:開始菜單->運行,輸入%temp%,(有可能%tmp%也行),確定

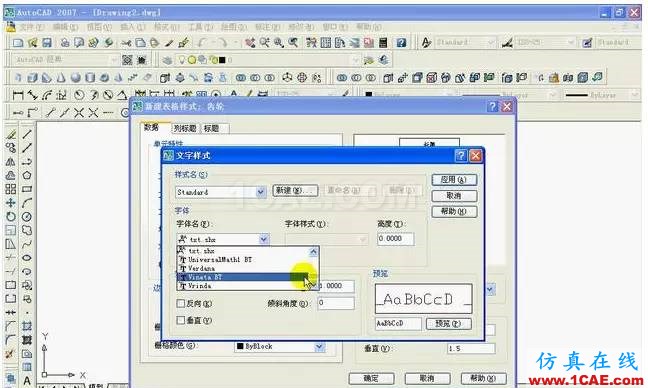

17.【為什么不能顯示漢字?或輸入的漢字變成了問號】?
答:原因可能是:
① 對應的字型沒有使用漢字字體,如HZTXT.SHX等;
② 當前系統中沒有漢字字體形文件;應將所用到的形文件復制到AutoCAD的字體目錄中(一般為...FONTS);
③ 對于某些符號,如希臘字母等,同樣必須使用對應的字體形文件,否則會顯示成?號。如果找不到錯誤的字體是什么,或者你眼神不太好,性子有點急,那么你從新設置正確字體及大小,從新寫一個,然后用小刷子點新輸入的字體去刷錯誤的字體即可咯~~
注:(系統是有一些自帶的字體但有的時候由于錯誤操作,或等等一些外界因素而導致漢字字體丟失這樣會給你帶來很大的不便這時你去別人的電腦中考一些字體過來就OK了 )
18.【為什么輸入的文字高度無法改變】?
答:使用的字型的高度值不為0時,用DTEXT命令書寫文本時都不提示輸入高度,這樣寫出來的文本高度是不變的,包括使用該字型進行的尺寸標注。
19.【為什么有些圖形能顯示,卻打印不出來】?
答:如果圖形繪制在AutoCAD自動產生的圖層(DEFPOINTS、ASHADE等)上,就會出現這種情況。應避免在這些層知道不嘻嘻
20.【DWG文件破壞了咋辦呀】
答:文件---繪圖實用程序---修復.選中你要修復的文件.此方法百分之50有效,有人也會用recover介意不過.如果你有設自動保存.在某些情況下.比如.停電后.電腦有UPS的情況.還要做事的話.建議馬上手動備份后再做事.不然有時候.會自動保存的時候.一下沒電了.那就完了.就不能修復了.因?yàn)橹槐４媪艘话刖完P(guān)機了.千萬注意哦.不信你試試.因?yàn)槲矣龅竭^這樣的事
21【如果你想修改塊咋辦呀】
答:好多人都以為修改不了塊,就將其炸開,然后改完在合并重定義成塊,那不是有病嗎嘻嘻~看好了修改塊命令:REFEDIT,按提示,修改好后用命令:REFCLOSE,確定保存,你原先的按改后也隨之保存
22【簡說兩種打印方法】
打印無外乎有兩種,一種是模型空間打印,另一種則是布局空間打印,你說的一個框一個框的打印則是模型空間打印,這需要對每一個獨立的圖形進行插入圖框,然后根據圖的大小進行縮放圖框,例:平面圖,平面布置圖,天棚圖,地板圖,部面圖~............等等這你打圖時就很慢,如果采用布局打印則可實現批量打印不需插件
1.切換到布局,進行頁面設置(紙張大小,或四周的邊距等)
2.刪掉原圖
3插入1:1的圖框(確定你有這個框)
4視圖視口,拖出原來的圖
5定義比例(針對圖形)
命令:Z空格S空格,這時需用MS 或PS命令進行框內與框外的切換
6.Z空S空,如果給的比例為1/180
那么你這個圖的比例就為1/180,以上就是對一個圖進行了打印操作,為了和你說的清楚,我們設上面這個圖為X,接下來為所有的圖進行操作,關鍵在這里,看仔細點,
1.右鍵點擊布局,選擇移動或復制,這時會出現一個對話框,你把“副本”勾選,然后移到結尾,當然,這根據你打圖的排列順序有關,你可以自定
2.這時又出現了一個副本,也就是X圖形的副本,這時你用MS命令切換到框內,用P平移命令,找到第二個你想打印的圖形,然后進行比例縮放如果圖形都一樣,我是說,如果X圖為平面,這個圖為天棚,我想這個比例就不用從調了,因?yàn)槎际且粯拥拇笮?
3.PS命令切換到框外
Z空格E空格,最大化,自己感覺一下圖形是否合適,如不合適在進行調整
4.接下來的操作都一樣,就是復制副本
注:你得把所有的圖都畫在一個模型空間里,這樣才可實現批量打印,這是本人的方法,也許有不對的地方,望理解
23.【畫矩形或圓時沒有了外面的虛框咋辦啊】
這個問題也比較常見,前幾天看了別人的貼子才想起來
答:系統變量dragmode ON勾選即可解決
24【畫完橢圓之后,橢圓是以多義線顯示咋辦啊】
橢圓命令生成的橢圓是以多義線還是以橢圓為實體的是由系統變量PELLIPSE決定,當其為1時,生成的橢圓是PLINE。為0時,顯示的是實體
25【鏡像過來的的字體保持不旋轉咋辦啊】
mirrtext值為0時,可保持鏡像過來的字體不旋轉為1時,進行旋轉
26.【平方怎么打出來呀】
這個問題看似簡單吧,不過好像有好多人不知道,唉,以前別人都發過貼子咧,可你看不到,就在這里在說一下吧:
1.T文字命令,輸入數字35 2,在2前面輸入SHIFT+6,然后按B/A 鍵,此方法為下標,在2后面輸入SHIFT+6,然后按B/A 鍵,此方法為上標(即平方)
27:【特殊符號的輸入】
我們知道表示直徑的“Ф”、表示地平面的“±”、標注度符號“°”都可以用控制碼%%C、%%P、%%D來輸入,可是在CAD里咋輸入啊
1.T文字命令,拖出一個文本框框(不要告訴我你不會脫呀)
2.在對話框中右鍵---符號--會出現一些選項,這時你想表示啥,就選啥,知道了沒?
28:【打印出來的字體是空心的咋辦啊】
是空心的可真是麻煩,但似乎問題并不難解決喲,在命令行輸入TEXTFILL命令,值為0則字體為空心。值為1則字體為實心的。
29【關掉這個層后,卻還能看到這個層的某些物體的原因】
這個問題我在8月份回答過了,可由于時間久,有的人不曾看到,在這里復制一下,下面我就在花點時間,來解釋一下我們所說的圖層關閉為何還顯示的問題,舉個例子,“直線”~
操作步驟如下:
1.畫兩組兩條直線(共四條)
2.左邊這組直線為CAD默認顏色(A),右邊這組直線為自定義顏色(B),紅,黃,藍,任何顏色均可(需要說明的是,為此組線條建立一個新層)
3.分別為兩組線條寫入塊(W)命令
注意:雖然都成為塊,但A組線條是無圖層的塊,而B組線條是帶圖層定義的塊
4.定義塊結后,記住所保存的位置,以便插入
5.分別將兩組圖塊插入到圖紙界面
6.建立兩個新層,然后將兩組線條分別放到兩個新建層當中
7.分別進行塊凍結
8.你會發現,A項線條可以被凍結,B項線條不可以被凍結
說了這么多,希望大家能明白,因?yàn)槲覀儜{時所插入的塊,大部分都是從別的地方考過來的,而且也有大部分的圖塊都是分層建立,所以不能進行其整體關閉,問題的關鍵在于你所用的塊(可能是別人的),它本身是在不同的圖層上作出來的?！策@本身就挺害人的!〕因此當你在對某一圖層作‘關閉’、‘凍結’等操作時圖形上似乎顯示出命令無效。 解決問題的辦法是:要自己找到這個圖塊的原始文件,打開該圖,并將其改為都在同一圖層上,再將原始圖塊文件另改名存放。重新打開你的圖形,插入你新改好的圖塊,放在某一空白處,然后就用這個新圖塊,全面替換原圖塊。這時候你才可以用‘清理全圖’(Purge)命令。這樣一來就可以一勞永逸地解決了。
如果無法找到原文件,則在此另教你一招:將你的圖中被你懷疑的塊,拷貝一個,把它放在圖中某一空白處。我假定你叫他作‘新樣’然后就將這個‘新樣’中所有實體全部改為某一圖層,再把這個‘新樣’作為塊,另外命名,再用‘新樣’圖塊作一次全局替換。這樣就保證你的圖中沒有了舊的圖塊,這時你才可以用 Purge 命令。我這里說的方法看上去很麻煩,事實上只有這樣作才能真正解決問題。這個情況其實就是原圖作者自作聰明,不經意間做了蠢事,犯了CAD作圖的忌諱即:做塊的時候只能在一個層上做(最好是0層),可以用不同的顏色,別用不同的層!其實很多人沒注意到這個問題,我在此告訴你,希望引起注意。不要嫌我麻煩,如你所知,你所碰到的這個問題本身就是比較麻煩的?！俺詣e人嚼過的饃沒有味道”,此其義也。
30.【消除點標記】
在AutoCAD中有時有交叉點標記會在鼠標點擊處產生,用BLIPMODE命令,并在提示行下輸入OFF即可消除它。
31.【錯誤文件的恢復】
有時我們辛苦幾天繪制的CAD圖會因?yàn)橥ｋ娀蚱渌蛲蝗淮虿婚_了,而且沒有備份文件,這時我們可以試試下面的方法恢復:
1.在“文件(File)”菜單中選擇“繪圖實用程序/修復(Drawing Utilities/Recover)”項,在彈出的“選擇文件(Select File)”對話框中選擇要恢復的文件后確認,系統開始執行恢復文件操作;
2.如果用“Recover”命令不能修復文件,則可以新建一個圖形文件,然后把舊圖用圖塊的形式插入在新圖形中,也能解決問題;
3.如果有問題的圖形文件是R14或R2000格式,也可在R2002或R2004下試一試上面的恢復操作;
4.在AutoCAD2002或2004中打開后另存為2002或2004的文件,然后重新打開文件,并選擇采用局部打開方式,打開幾個圖層另存為一個文件,再打開剩下的圖層,再另存為第二個文件,最后把兩個文件復制重合在一起就會復原圖了;
5.如果打開CAD圖某一百數(如30%)時就停住沒反映了,這說明圖紙不一定被損壞,把電腦內的非AutoCAD提供的矢量字體文件刪除(移到別的地方)后再試試(保留2~3個也可以),說不定文件就能正常打開了。
32.【坐三維坐標的顯示】
在三維視圖中用動態觀察器變動了坐標顯示的方向后,可以在命令行鍵入“-view”命令,然后命令行,顯示:-VIEW輸入選項 [?/正交(O)/刪除(D)/恢復(R)/保存(S)/UCS(U)/窗口(W)]:鍵入O然后再回車,就可以回到那種標準的顯示模式了。
33.【恢復失效的特性匹配命令】
有時我們在AutoCAD R14的使用過程中,其他命令都很正常,但特性匹配卻不能用了,重裝軟件一時又找不到它的安裝程序,下面介紹的方法就可以派上用場了。
方法1.在命令行鍵入menu命令,在彈出的"選擇菜單文件"對話框中,選擇acad.mnu菜單文件,重新加載菜單;
方法2.在命令行鍵入appload命令,在彈出的"加載AutoLISP ADS 和 ARX 文件" 對話框中,選擇并加載AutoCAD R14目錄下的match.arx文件。其實,對于其它命令失效的問題,也可以靈活運用以上方法。
★:暴力破解法:找到AutoCAD目錄下的match.arx或者acmatch.arx文件,直接用鼠標拖放到ACAD繪圖區。其實,對于其它命令失效的問題,也可以靈活運用以上方法。。。
34.【關于explode命令無效的問題】
如果在CAD使用過程中,不能炸開圖塊了,先試一試能否炸開別的實體(如多行文本、填充圖案等),如果能,說明是你所選擇的實體本身不能被炸開(也可以在命令前加上.來測試是否可以炸開圖塊);如果不能,可能是感染了一個基于AutoLISP語言的病毒程序acad.lsp。它的主要表現特征為打開任意一張圖紙均不能炸開圖塊,即explode命令無效,給我們的工作帶來了不少麻煩。該病毒運行時將在所有打開過CAD圖紙的目錄下,生成acad.lsp病毒程序,并在CAD的安裝目錄Support下,生成acadapp.lsp病毒程序。下面是清除該病毒的方法:
(1)打開系統的查找“文件或文件夾”對話框;
(2)在“文件或文件夾名”數據框中輸入:acad.lsp;acadapp.lsp;
(3)在“包含文字”數據框中輸入:explode;
(4)在“搜索” 數據框中選擇:所有硬盤驅動器;
(5)將搜索到的這兩個文件全部刪除后,問題就已經解決了。
注意:一定要將硬盤是的所有目錄都搜索一遍,這樣才能將病毒清除干凈。
★補充:
那病毒文件的名字也可能叫Support acadiso.lsp
35.【如何保存圖層】
如想把圖層,標注,打印都設置好了保存起來~!!方便下次做圖如何操作,我簡單說一下,新建一個CAD文檔,把圖層,標注樣式等等都設置好后另存為DWT格式(CAD的模板文件)。在CAD安裝目錄下找到DWT模板文件放置的文件夾,把剛才創建的DWT文件放進去,以后使用時,新建文檔時提示選擇模板文件選那個就好了或者,把那個文件取名為acad.dwt(CAD默認模板),替換默認模板,以后只要打開就可以了。當然還有其他一些辦法,慢慢琢磨會發現的。
36.【如何隱藏坐標】
有的時候你會一些抓圖軟件捕捉CAD的圖形界面或進行一些類似的打操作,但在此過程中,你是不是為了左下角的坐標而苦惱呢,因?yàn)樗拇嬖?而影響了你的操作,答:UCSICON 調置為OFF即可關閉,反之ON打開,會了嗎,如果不會,~~~~~~那就不會吧,嘻嘻
38.【交叉點標記在鼠標點擊處生成了咋辦呀】
答:在畫圖中有時有交叉點標記在鼠標點擊處產生,很是煩人,用BLIPMODE命令,在提示行下輸入OFF可消除它。
39.【標注的尾巴有0咋辦呀】
舉例說明:如果你標注為100MM,但實際在圖形當中標出的是100.00或100.000等等這樣的情況,那么用下面這個命令,“dimzin”系統變量最好要設定為8,這時尺寸標注中的缺省值不會帶幾個尾零,我們直接輸入此命令,進行修改很是方便,不用在標注選項里調了。
40..【如果想將CAD圖插入WORD咋辦呀】
答:Word文檔制作中,往往需要各種插圖,Word繪圖功能有限,特別是復雜的圖形,該缺點更加明顯,AutoCAD是專業繪圖軟件,功能強大,很適合繪制比較復雜的圖形,用AutoCAD繪制好圖形,然后插入Word制作復合文檔是解決問題的好辦法,可以用AutoCAD提供的EXPORT功能先將AutocAD圖形以BMP或WMF等格式輸出,然后插入Word文檔,也可以先將AutoCAD圖形拷貝到剪貼板,再在Word文檔中粘貼。須注意的是,由于AutoCAD默認背景顏色為黑色,而Word背景顏色為白色,首先應將AutoCAD圖形背景顏色改成白色。另外,AutoCAD圖形插入Word文檔后,往往空邊過大,效果不理想。利用Word圖片工具欄上的裁剪功能進行修整,空邊過大問題即可解決。
41【如果想將EXCEL咋辦呀】
此方法我試了,還將就吧,希望能有高人提供更方便快捷的方法AutoCAD表格制作AutoCAD盡管有強大的圖形功能,但表格處理功能相對較弱,而在實際工作中,往往需要在AutoCAD中制作各種表格,如工程數量表等,如何高效制作表格,是一個很實用的問題。
在AutoCAD環境下用手工畫線方法繪制表格,然后,再在表格中填寫文字,不但效率低下,而且,很難精確控制文字的書寫位置,文字排版也很成問題。盡管AutoCAD支持對象鏈接與嵌入,可以插入Word或Excel表格,但是一方面修改起來不是很方便,一點小小的修改就得進入Word或Excel,修改完成后,又得退回到AutoCAD,另一方面,一些特殊符號如一級鋼筋符號以及二級鋼筋符號等,在Word或Excel中很難輸入,那么有沒有兩全其美的方法呢,經過探索,可以這樣較好解決:先在Excel中制完表格,復制到剪貼板,然后再在AutoCAD環境下選擇編輯菜單中的選擇性粘,選擇作為。。。,確定以后,表格即轉化成AutoCAD實體,用explode炸開,即可以編輯其中的線條及方字,非常方便,如果炸不開,那你在問問別人,這是為啥哈
42【提高繪圖效率的途徑和技法】
有的人往往會問這樣的問題,如何提高畫圖的速度,除了一些命令我們需要掌握之外],還要遵循一定的作圖原則,下面我轉個貼~
為了提高作圖速度,用戶最好遵循如下的作圖原則:
1.作圖步驟:設置圖幅→設置單位及精度→建立若干圖層→設置對象樣式→開始繪圖。
2.繪圖始終使用1:1比例。為改變圖樣的大小,可在打印時于圖紙空間內設置不同的打印比例。
3.為不同類型的圖元對象設置不同的圖層、顏色及線寬,而圖元對象的顏色、線型及線寬都應由圖層控制(BYLAYER)。
4.需精確繪圖時,可使用柵格捕捉功能,并將柵格捕捉間距設為適當?shù)臄?shù)值。
5.不要將圖框和圖形繪在同一幅圖中,應在布局(LAYOUT)中將圖框按塊插入,然后打印出圖。
6.對于有名對象,如視圖、圖層、圖塊、線型、文字樣式、打印樣式等,命名時不僅要簡明,而且要遵循一定的規律,以便于查找和使用。
7.將一些常用設置,如圖層、標注樣式、文字樣式、柵格捕捉等內容設置在一圖形模板文件中(即另存為*.DWF文件),以后繪制新圖時,可在創建新圖形向?qū)е袉螕?使用模板"來打開它,并開始繪圖。
三 選用合適的命令
用戶能夠駕馭AutoCAD,是通過向它發出一系列的命令實現的。AutoCAD接到命令后,會立即執行該命令并完成其相應的功能。在具體操作過程中,盡管可有多種途徑能夠達到同樣的目的,但如果命令選用得當,則會明顯減少操作步驟,提高繪圖效率。下面僅列舉了幾個較典型的案例。
1.生成直線或線段
(1)在AutoCAD中,使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直線或線段,但唯有LINE命令使用的頻率最高,也最為靈活。
(2)為保證物體三視圖之間"長對正、寬相等、高平齊"的對應關系,應選用XLINE和RAY命令繪出若干條輔助線,然后再用TRIM剪截掉多余的部分。
(3)欲快速生成一條封閉的填充邊界,或想構造一個面域,則應選用PLINE命令。用PLINE生成的線段可用PEDIT命令進行編輯。
(4)當一次生成多條彼此平行的線段,且各條線段可能使用不同的顏色和線型時,可選擇MLINE命令。
2.注釋文本
(1)在使用文本注釋時,如果注釋中的文字具有同樣的格式,注釋又很短,則選用TEXT(DTEXT)命令。
(2)當需要書寫大段文字,且段落中的文字可能具有不同格式,如字體、字高、顏色、專用符號、分子式等,則應使用MTEXT命令。
3.復制圖形或特性
(1)在同一圖形文件中,若將圖形只復制一次,則應選用COPY命令。
(2)在同一圖形文件中,將某圖形隨意復制多次,則應選用COPY命令的MULTIPLE(重復)選項;或者,使用COPYCLIP(普通復制)或COPYBASE(指定基點后復制)命令將需要的圖形復制到剪貼板,然后再使用PASTECLIP(普通粘貼)或PASTEBLOCK(以塊的形式粘帖)命令粘帖到多處指定的位置。
(3)在同一圖形文件中,如果復制后的圖形按一定規律排列,如形成若干行若干列,或者沿某圓周(圓弧)均勻分布,則應選用ARRAY命令。
(4)在同一圖形文件中,欲生成多條彼此平行、間隔相等或不等的線條,或者生成一系列同心橢圓(弧)、圓(弧)等,則應選用OFFSET命令。
(5)在同一圖形文件中,如果需要復制的數量相當大,為了減少文件的大小,或便于日后統一修改,則應把指定的圖形用BLOCK命令定義為塊,再選用INSERT或MINSERT命令將塊插入即可。
(6)在多個圖形文檔之間復制圖形,可采用兩種辦法。其一,使用命令操作。先在打開的源文件中使用COPYCLIP或COPYBASE命令將圖形復制到剪貼板中,然后在打開的目的文件中用PASTECLIP、PASTEBLOCK或PASTEORIG三者之一將圖形復制到指定位置。這與在快捷菜單中選擇相應的選項是等效的。其二,用鼠標直接拖拽被選圖形。
注意:在同一圖形文件中拖拽只能是移動圖形,而在兩個圖形文檔之間拖拽才是復制圖形。拖拽時,鼠標指針一定要指在選定圖形的圖線上而不是指在圖線的夾點上。同時還要注意的是,用左鍵拖拽與用右鍵拖拽是有區別的。用左鍵是直接進行拖拽,而用右鍵拖拽時會彈出一快捷菜單,依據菜單提供的選項選擇不同方式進行復制。
(7)在多個圖形文檔之間復制圖形特性,應選用MATCHPROP命令(需與PAINTPROP命令匹配)。
四使用快車工具(EXPRESS TOOLS)
所謂快車工具,實際上是為用戶設計并隨AutoCAD 2000一起免費提供的實用工具庫。該庫中的大部分工具來自AutoCAD R14的優惠(Bonus)工具,其余的則已被舍棄或改進,同時又增加了一些新工具?？燔嚬ぞ咴趫D層管理、對象選擇、尺寸標注樣式的輸入/輸出、圖形的編輯修改等眾多方面對AutoCAD進行了功能擴展,而且能非常容易地結合在AutoCAD 2000的菜單和工具條中,使用起來方便快捷,故能明顯提高你繪圖的工作效率。
安裝快車工具的方法,是在安裝AutoCAD 2000時選擇"完全"安裝,或者選擇帶有"快車工具"選項的"用戶"安裝。假如當初不是這樣,則應以"增加"方式重新安裝AutoCAD 2000,并選擇需添加的"快車工具"。
缺省時,AutoCAD 2000在啟動時不把快車工具裝入內存,以縮短其啟動時間。當你第一次使用快車工具時,工具庫會自動裝入。不過你也可以在開始時用EXPRESS TOOLS命令強行裝入。在已正確安裝了快車工具的前提下,如果屏幕上未出現其"快車"菜單,你可以使用EXPRESS MENU命令將菜單顯示出來。
下面則是在屏幕上顯示"快車"工具條的方法步驟:
(1)在下拉式菜單中,選擇視圖>工具條...,則出現"工具條"對話框。
(2)在名為"菜單組"的下拉組合框中,選擇"快車"。
(3)在名為"工具條"的組合框中點選所需要的選項。凡冠以"X"的選項,將在屏幕上顯示其工具條。
(4)單擊"關閉"按鈕,退出對話框。
四 打開或關閉一些可視要素
圖形的復雜程度影響到AutoCAD執行命令和刷新屏幕的速度。打開或關閉一些可視要素(如填充、寬線、文本、標示點、加亮選擇等)能夠增強AutoCAD的性能。
(1)如果把FILL設為OFF,則關閉實體填充模式,新畫的跡線、具有寬度的多義線、填充多邊形等,只會顯示一個輪廓,它們在打印時不被輸出。而填充模式對已有圖形的影響效果,可使用REGEN命令顯示出來。另外,系統變量FILLMODE除控制填充模式之外,還控制著所有陰影線的顯示與否。
(2)關閉寬線顯示。寬線增加了線條的寬度。寬線在打印時按實際值輸出,但在模型空間中是按象素比例顯示的。在使用AutoCAD繪圖時,可通過狀態條上的LWT按鈕,或者從"格式"菜單中選擇"寬線"選項,用"寬線設置"對話框?qū)捑€顯示關閉,以優化其顯示性能。系統變量LWDISPLAY也控制著當前圖形中的寬線顯示。
(3)如果把QTEXT設為ON,則打開快顯文本模式。這樣,在圖樣中新添加的文本會被隱匿起來只顯示一個邊框,打印輸出時也是如此。該設置對已有文本的影響效果,可使用REGEN命令進行顯示。另外,系統變量QTEXTMODE也控制著文本是否顯示。這在圖樣中的文本較多時,對系統性能的影響是很明顯的。
(4)禁止顯示標示點。所謂標示點,是在選擇圖形對象或定位一點時出現在AutoCAD繪圖區內的一些臨時標記。它們能作為參考點,能用REDRAW或REGEN命令清除,但打印輸出時并不出現在圖紙上。欲禁止標示點顯示,可將BLIPMODE設為OFF,以增強AutoCAD的性能。
(5)取消加亮選擇。在缺省情況下,AutoCAD使用"加亮"來表示當前正被選擇的圖形。然而,將系統變量HIGHLIGHT的值從1改為0,取消加亮選擇時,也可增強AutoCAD的性能。
(6)順便一提的是,將系統變量REGENMODE的值設為0,或者將REGENAUTO設為OFF,可以節省圖形自動重新生成的時間。
五 及時清理圖形
在一個圖形文件中可能存在著一些沒有使用的圖層、圖塊、文本樣式、尺寸標注樣式、線型等無用對象。這些無用對象不僅增大文件的尺寸,而且能降低AutoCAD的性能。用戶應及時使用PURGE命令進行清理。由于圖形對象經常出現嵌套,因此往往需要用戶接連使用幾次PURGE命令才能將無用對象清理干凈。
六使用命令別名和加速鍵
AutoCAD為一些比較常用的命令或菜單項定義了別名和加速鍵。使用命令別名和加速鍵可以明顯節省訪問命令的時間。命令別名是在acad.pgp文件中定義的。用任何文本編輯器打開并編輯該文件,就可以添加、刪除或更改命令別名。用這種方法定義的別名,當重新進入AutoCAD時即可使用。在最新的軟件版本中,用戶不必退出AutoCAD就可以利用快車工具重新定義命令別名,但如果使用這種方法,則需要在第一次使用新定義的別名之前,執行REINIT命令以對軟件重新初始化。
命令加速鍵是在acad.mnu文件中定義的。欲添加、刪除或更改命令加速鍵,用戶只能用文本編輯器對acad.mnu文件進行編輯修改。修改過的*.mnu文件必須用MENU命令加載并編譯后,新定義的命令加速鍵方可使用。
CAD的圖設密碼:autocad2004及以上均可
步驟一:將要加密的文件另存,在出現的保存對話框中選右上角的Tools然后選其下的security options...
步驟二:在打開的對話框中的Password...下的輸入框中輸入你的密碼。
步驟三:在步驟二確定后,會出現密碼確認對話框,在此再次輸入你剛才輸入的密碼,兩次輸入的要完全一致。確定之后你的文件就加密了。再次打開時就要輸入密碼了。忘了密碼文件就永遠也打不開了,所以加密之前最好先備份文件。
新建打開另存為對話框不見了: 命令行輸入:filedia 回車,再輸入“1“即可。
選擇時沒有虛線,highlight,將值設為1,回車即可
整理內部塊: 使用purge命令。文件,繪圖實用程序,清理,塊
