1、繪制與編輯圖形

AutoCAD的“繪圖”菜單中包含有豐富的繪圖命令,使用它們可以繪制直線、構造線、多段線、圓、矩形、多邊形、橢圓等基本圖形,也可以將繪制的圖形轉換為面域,對其進行填充。如果再借助于“修改”菜單中的修改命令,便可以繪制出各種各樣的二維圖形。

對于一些二維圖形,通過拉伸、設置標高和厚度等操作就可以輕松地轉換為三維圖形。使用“繪圖”|“建?！泵钪械淖用?用戶可以很方便地繪制圓柱體、球體、長方體等基本實體以及三維網格、旋轉網格等曲面模型。同樣再結合“修改”菜單中的相關命令,還可以繪制出各種各樣的復雜三維圖形。



2、標注圖形尺寸

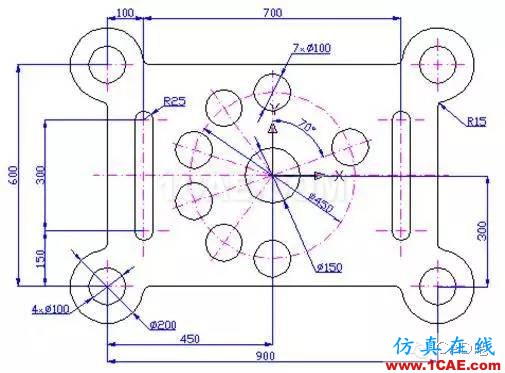

尺寸標注是向圖形中添加測量注釋的過程,是整個繪圖過程中不可缺少的一步。AutoCAD的“標注”菜單中包含了一套完整的尺寸標注和編輯命令,使用它們可以在圖形的各個方向上創建各種類型的標注,也可以方便、快速地以一定格式創建符合行業或項目標準的標注。

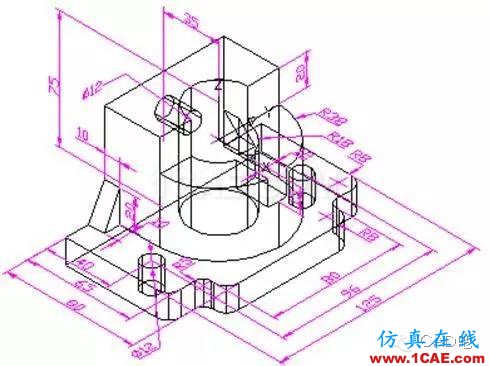

標注顯示了對象的測量值,對象之間的距離、角度,或者特征與指定原點的距離。在AutoCAD中提供了線性、半徑和角度3種基本的標注類型,可以進行水平、垂直、對齊、旋轉、坐標、基線或連續等標注。此外,還可以進行引線標注、公差標注,以及自定義粗糙度標注。標注的對象可以是二維圖形或三維圖形。



3、渲染三維圖形

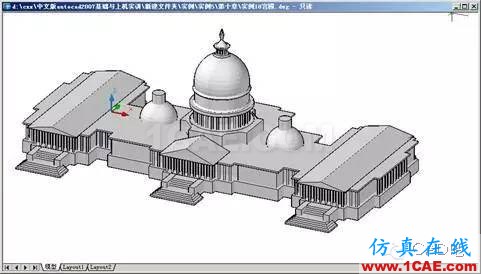

在AutoCAD中,可以運用霧化、光源和材質,將模型渲染為具有真實感的圖像。如果是為了演示,可以渲染全部對象;如果時間有限,或顯示設備和圖形設備不能提供足夠的灰度等級和顏色,就不必精細渲染;如果只需快速查看設計的整體效果,則可以簡單消隱或設置視覺樣式。圖1-5所示為使用AutoCAD進行照片級光線跟蹤渲染的效果。

4、輸出與打印圖形

    AutoCAD不僅允許將所繪圖形以不同樣式通過繪圖儀或打印機輸出,還能夠?qū)⒉煌袷降膱D形導入AutoCAD或?qū)utoCAD圖形以其他格式輸出。因此,當圖形繪制完成之后可以使用多種方法將其輸出。例如,可以將圖形打印在圖紙上,或創建成文件以供其他應用程序使用。

1.2.2  AutoCAD 2007的經典界面組成

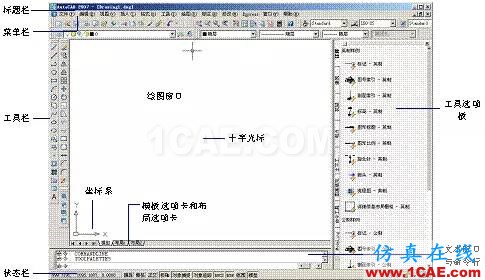

中文版AutoCAD 2007為用戶提供了“AutoCAD經典”和“三維建模”兩種工作空間模式。對于習慣于AutoCAD傳統界面用戶來說,可以采用“AutoCAD經典”工作空間。主要由菜單欄、工具欄、繪圖窗口、文本窗口與命令行、狀態行等元素組成。

     標題欄

     菜單欄與快捷菜單

    工具欄

    繪圖窗口

    命令行與文本窗口

     狀態行

     AutoCAD 2007的三維建模界面組成

1、標題欄

標題欄位于應用程序窗口的最上面,用于顯示當前正在運行的程序名及文件名等信息,如果是AutoCAD默認的圖形文件,其名稱為DrawingN.dwg( N是數字)。單擊標題欄右端的按鈕,可以最小化、最大化或關閉應用程序窗口。標題欄最左邊是應用程序的小圖標,單擊它將會彈出一個AutoCAD窗口控制下拉菜單,可以執行最小化或最大化窗口、恢復窗口、移動窗口、關閉AutoCAD等操作。

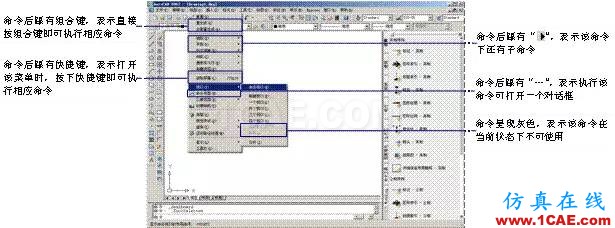

2、菜單欄與快捷菜單

中文版AutoCAD 2007的菜單欄由“文件”、“編輯”、“視圖”等菜單組成,幾乎包括了AutoCAD中全部的功能和命令。

快捷菜單又稱為上下文相關菜單。在繪圖區域、工具欄、狀態行、模型與布局選項卡以及一些對話框上右擊時,將彈出一個快捷菜單,該菜單中的命令與AutoCAD當前狀態相關。使用它們可以在不啟動菜單欄的情況下快速、高效地完成某些操作。



3、工具欄

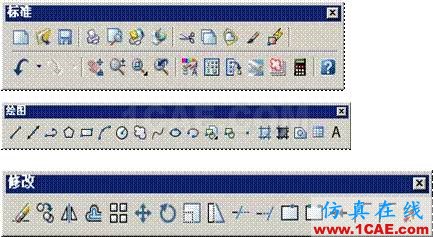

    工具欄是應用程序調用命令的另一種方式,它包含許多由圖標表示的命令按鈕。在AutoCAD中,系統共提供了二十多個已命名的工具欄。默認情況下,“標準”、“屬性”、“繪圖”和“修改”等工具欄處于打開狀態。       如果要顯示當前隱藏的工具欄,可在任意工具欄上右擊,此時將彈出一個快捷菜單,通過選擇命令可以顯示或關閉相應的工具欄。



4、繪圖窗口

在AutoCAD中,繪圖窗口是用戶繪圖的工作區域,所有的繪圖結果都反映在這個窗口中?？梢愿鶕?jù)需要關閉其周圍和里面的各個工具欄,以增大繪圖空間。如果圖紙比較大,需要查看未顯示部分時,可以單擊窗口右邊與下邊滾動條上的箭頭,或拖動滾動條上的滑塊來移動圖紙。

在繪圖窗口中除了顯示當前的繪圖結果外,還顯示了當前使用的坐標系類型以及坐標原點、X軸、Y軸、Z軸的方向等。默認情況下,坐標系為世界坐標系(WCS)。

繪圖窗口的下方有“模型”和“布局”選項卡,單擊其標簽可以在模型空間或圖紙空間之間來回切換。

5、命令行與文本窗口

“命令行”窗口位于繪圖窗口的底部,用于接收用戶輸入的命令,并顯示AutoCAD提示信息。在AutoCAD 2007中,“命令行”窗口可以拖放為浮動窗口。

“AutoCAD文本窗口”是記錄AutoCAD命令的窗口,是放大的“命令行”窗口,它記錄了已執行的命令,也可以用來輸入新命令。在AutoCAD 2007中,可以選擇“視圖”|“顯示”|“文本窗口”命令、執行TEXTSCR命令或按F2鍵來打開AutoCAD文本窗口,它記錄了對文檔進行的所有操作 。

6、狀態行

狀態行用來顯示AutoCAD當前的狀態,如當前光標的坐標、命令和按鈕的說明等。

在繪圖窗口中移動光標時,狀態行的“坐標”區將動態地顯示當前坐標值。坐標顯示取決于所選擇的模式和程序中運行的命令,共有“相對”、“絕對”和“無”3種模式。

狀態行中還包括如“捕捉”、“柵格”、“正交”、“極軸”、“對象捕捉”、“對象追蹤”、DUCS、DYN、“線寬”、“模型”(或“圖紙”)10個功能按鈕。

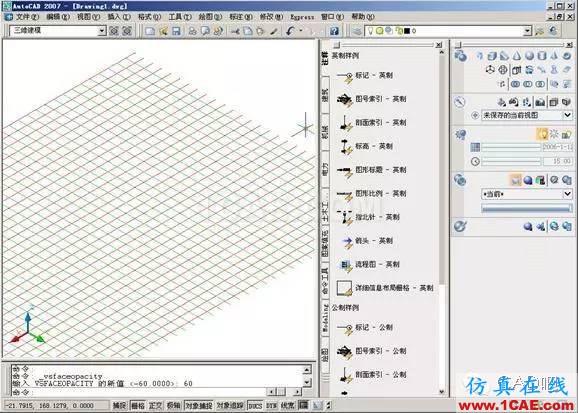

7、AutoCAD 2007的三維建模界面組成



在AutoCAD 2007中,選擇“工具”|“工作空間”|“三維建模”命令,或在“工作空間”工具欄的下拉列表框中選擇“三維建?！边x項,都可以快速切換到“三維建?！惫ぷ骺臻g界面。

“三維建?！惫ぷ鹘缑鎸?duì)于用戶在三維空間中繪制圖形來說更加方便。默認情況下,“柵格”以網格的形式顯示,增加了繪圖的三維空間感。另外,“面板”選項板集成了“三維制作控制臺”、“三維導航控制臺”、“光源控制臺”、“視覺樣式控制臺”和“材質控制臺”等選項組,從而使用戶繪制三維圖形、觀察圖形、創建動畫、設置光源、為三維對象附加材質等操作提供了非常便利的環境。

1.2.3 圖形文件管理

在AutoCAD 2007中,圖形文件管理包括創建新的圖形文件、打開已有的圖形文件、關閉圖形文件以及保存圖形文件等操作。

     創建新圖形文件

     打開圖形文件

     保存圖形文件

     關閉圖形文件

1、創建新圖形文件

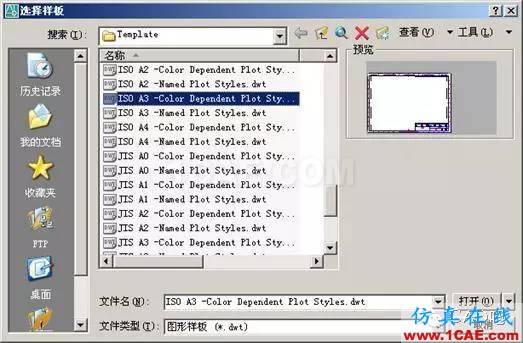

選擇“文件”|“新建”命令(NEW),或在“標準”工具欄中單擊“新建”按鈕,可以創建新圖形文件,此時將打開“選擇樣板”對話框。

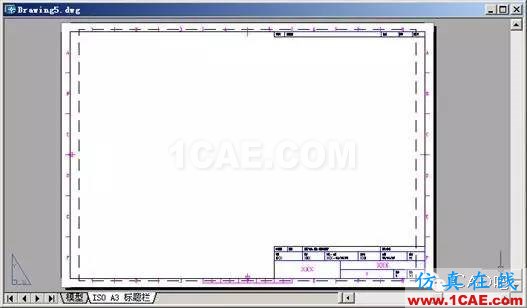

在“選擇樣板”對話框中,可以在“名稱”列表框中選中某一樣板文件,這時在其右面的“預覽”框中將顯示出該樣板的預覽圖像。單擊“打開”按鈕,可以以選中的樣板文件為樣板創建新圖形,此時會顯示圖形文件的布局(選擇樣板文件acad.dwt或acadiso.dwt除外)。例如,以樣板文件ISO A3 -Color Dependent Plot Styles創建新圖形文件后。

2、打開圖形文件

選擇“文件”|“打開”命令(OPEN),或在“標準”工具欄中單擊“打開”按鈕,可以打開已有的圖形文件,此時將打開“選擇文件”對話框。選擇需要打開的圖形文件,在右面的“預覽”框中將顯示出該圖形的預覽圖像。默認情況下,打開的圖形文件的格式為.dwg。

在AutoCAD中,可以以“打開”、“以只讀方式打開”、“局部打開”和“以只讀方式局部打開”4種方式打開圖形文件。當以“打開”、“局部打開”方式打開圖形時,可以對打開的圖形進行編輯,如果以“以只讀方式打開”、“以只讀方式局部打開”方式打開圖形時,則無法對打開的圖形進行編輯。

如果選擇以“局部打開”、“以只讀方式局部打開”打開圖形,這時將打開“局部打開”對話框。可以在“要加載幾何圖形的視圖”選項組中選擇要打開的視圖,在“要加載幾何圖形的圖層”選項組中選擇要打開的圖層,然后單擊“打開”按鈕,即可在視圖中打開選中圖層上的對象。

3、保存圖形文件

在AutoCAD中,可以使用多種方式將所繪圖形以文件形式存入磁盤。例如,可以選擇“文件”|“保存”命令(QSAVE),或在“標準”工具欄中單擊“保存”按鈕,以當前使用的文件名保存圖形;也可以選擇“文件”|“另存為”命令(SAVEAS),將當前圖形以新的名稱保存。

在第一次保存創建的圖形時,系統將打開“圖形另存為”對話框。默認情況下,文件以“AutoCAD 2004圖形(*.dwg)”格式保存,也可以在“文件類型”下拉列表框中選擇其他格式,如AutoCAD 2000/LT2000圖形(*.dwg)、AutoCAD圖形標準(*.dws)等格式。

4、關閉圖形文件

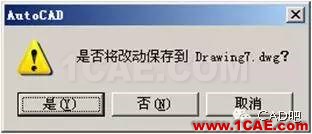

選擇“文件”|“關閉”命令(CLOSE),或在繪圖窗口中單擊“關閉”按鈕,可以關閉當前圖形文件。如果當前圖形沒有存盤,系統將彈出AutoCAD警告對話框,詢問是否保存文件。此時,單擊“是(Y)”按鈕或直接按Enter鍵,可以保存當前圖形文件并將其關閉;單擊“否(N)”按鈕,可以關閉當前圖形文件但不存盤;單擊“取消”按鈕,取消關閉當前圖形文件操作,即不保存也不關閉。

如果當前所編輯的圖形文件沒有命名,那么單擊“是(Y)”按鈕后,AutoCAD會打開“圖形另存為”對話框,要求用戶確定圖形文件存放的位置和名稱。

1.2.4 使用命令與系統變量



在AutoCAD中,菜單命令、工具按鈕、命令和系統變量大都是相互對應的?？梢赃x擇某一菜單命令,或單擊某個工具按鈕,或在命令行中輸入命令和系統變量來執行相應命令?？梢哉f,命令是AutoCAD繪制與編輯圖形的核心。

u     使用鼠標操作執行命令

u     使用命令行

u     使用透明命令

u     使用系統變量

1、使用鼠標操作執行命令

在繪圖窗口,光標通常顯示為“十”字線形式。當光標移至菜單選項、工具或?qū)υ捒騼?nèi)時,它會變成一個箭頭。無論光標是“十”字線形式還是箭頭形式,當單擊或者按動鼠標鍵時,都會執行相應的命令或動作。在AutoCAD中,鼠標鍵是按照下述規則定義的。

u     拾取鍵:通常指鼠標左鍵,用于指定屏幕上的點,也可以用來選擇Windows對象、AutoCAD對象、工具欄按鈕和菜單命令等。

u     回車鍵:指鼠標右鍵,相當于Enter鍵,用于結束當前使用的命令,此時系統將根據當前繪圖狀態而彈出不同的快捷菜單。

u     彈出菜單:當使用Shift鍵和鼠標右鍵的組合時,系統將彈出一個快捷菜單,用于設置捕捉點的方法。對于3鍵鼠標,彈出按鈕通常是鼠標的中間按鈕。

2、使用命令行

在AutoCAD 2007中,默認情況下“命令行”是一個可固定的窗口,可以在當前命令行提示下輸入命令、對象參數等內容。對大多數命令,“命令行”中可以顯示執行完的兩條命令提示(也叫命令歷史),而對于一些輸出命令,例如TIME、LIST命令,需要在放大的“命令行”或“AutoCAD文本窗口”中才能完全顯示。

在“命令行”窗口中右擊,AutoCAD將顯示一個快捷菜單。通過它可以選擇最近使用過的6個命令、復制選定的文字或全部命令歷史記錄、粘貼文字,以及打開“選項”對話框。

在命令行中,還可以使用BackSpace或Delete鍵刪除命令行中的文字;也可以選中命令歷史,并執行“粘貼到命令行”命令,將其粘貼到命令行中。

3、使用透明命令

在AutoCAD中,透明命令是指在執行其他命令的過程中可以執行的命令。常使用的透明命令多為修改圖形設置的命令、繪圖輔助工具命令,例如SNAP、GRID、ZOOM等。

要以透明方式使用命令,應在輸入命令之前輸入單引號(')。命令行中,透明命令的提示前有一個雙折號(>>)。完成透明命令后,將繼續執行原命令。

4、使用系統變量

在AutoCAD中,系統變量用于控制某些功能和設計環境、命令的工作方式,它可以打開或關閉捕捉、柵格或正交等繪圖模式,設置默認的填充圖案,或存儲當前圖形和AutoCAD配置的有關信息。

系統變量通常是6~10個字符長的縮寫名稱。許多系統變量有簡單的開關設置。例如GRIDMODE系統變量用來顯示或關閉柵格,當在命令行的“輸入 GRIDMODE 的新值 <1>:”提示下輸入0時,可以關閉柵格顯示;輸入1時,可以打開柵格顯示。有些系統變量則用來存儲數值或文字,例如DATE系統變量用來存儲當前日期。

可以在對話框中修改系統變量,也可以直接在命令行中修改系統變量。例如要使用ISOLINES系統變量修改曲面的線框密度,可在命令行提示下輸入該系統變量名稱并按Enter鍵,然后輸入新的系統變量值并按Enter鍵即可,詳細操作如下。

命令: ISOLINES  (輸入系統變量名稱)

輸入 ISOLINES 的新值 <4>: 32  (輸入系統變量的新值)

1.2.5 設置參數選項

通常情況下,安裝好AutoCAD 2007后就可以在其默認狀態下繪制圖形,但有時為了使用特殊的定點設備、打印機,或提高繪圖效率,用戶需要在繪制圖形前先對系統參數進行必要的設置。

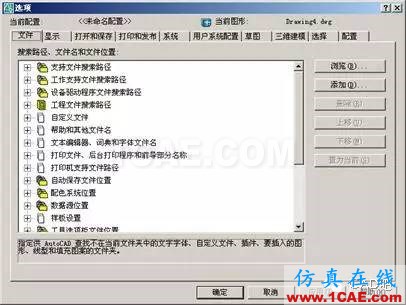

選擇“工具”|“選項”命令(OPTIONS),可打開“選項”對話框。在該對話框中包含“文件”、“顯示”、“打開和保存”、“打印和發布”、“系統”、“用戶系統配置”、“草圖”、“三維建?！?、“選擇”和“配置”10個選項卡。

1.2.6 設置圖形單位

在AutoCAD中,用戶可以采用1:1的比例因子繪圖,因此,所有的直線、圓和其他對象都可以以真實大小來繪制。例如,如果一個零件長200cm,那么它也可以按200cm的真實大小來繪制,在需要打印出圖時,再將圖形按圖紙大小進行縮放。

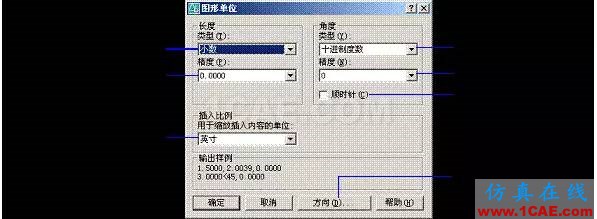

在中文版AutoCAD 2007中,用戶可以選擇“格式”|“單位”命令,在打開的“圖形單位”對話框中設置繪圖時使用的長度單位、角度單位,以及單位的顯示格式和精度等參數。

1.2.7 設置繪圖圖限



在中文版AutoCAD 2007中,用戶不僅可以通過設置參數選項和圖形單位來設置繪圖環境,還可以設置繪圖圖限。使用LIMITS命令可以在模型空間中設置一個想象的矩形繪圖區域,也稱為圖限。它確定的區域是可見柵格指示的區域,也是選擇“視圖”|“縮放”|“全部”命令時決定顯示多大圖形的一個參數。
