好了,我們繼續上課。上節課,我們學習了如何靈活運用AUTOCAD的查詢功能,這節課,我們接觸一下測量技術員的另一個法寶——電子表格EXCEL軟件。
如果說,AUTOCAD是我們繪圖、圖解、查詢的重要軟件,那么EXCEL就是我們管理、整理、計算、報表輸出數據的重要軟件,相比于文本文件進行數據管理,我們更愿意用EXCEL,因?yàn)樗@示清晰,易于編輯,方便批量計算,如果肯下功夫,還能編程,功能實在是強大得不得了。

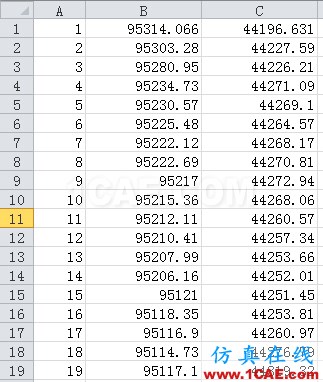

就以上節課我們的多邊形面積計算數據為例,用文本文件和電子表格顯示區別如下:
記得上節課有位網友在問,如何把數據文件中的序號去掉, 而這批數據如果是在電子表格中的話,估計就不會有人再提這種問題了。
好了,鋪墊也做得差不多了,話入正題,這節課我先要講的是,如何根據EXCEL中的坐標數據,高效地在AUTOCAD中生成圖形(根據坐標依次連線)。
這個問題,撇開EXCEL不談,網友們也給出了很多高效的方法,有的用腳本文件SCR,有的用坐標格式的文本文件,有的用電子表,等等,方法都不錯,都可行,效率也差不多,都比手工輸入坐標高效得多。
我這里,還是要講如何利用EXCEL來進行高效繪圖,因?yàn)?我對EXCEL情有獨鐘。
方法是,在有坐標數據的EXCEL文件中,坐標數據后面的空白列中,生成這樣一個數據格式的列表:Y,X
解釋一下,首先,為什么要把Y放在X的前面呢,因?yàn)闇y量坐標系和AUTOCAD坐標系,可以理解為是XY正好相反。然后為什么,兩個數字之間要用逗號(,)呢?為什么不用分號(;),或者空格什么的?這個不解釋,它就是這樣的,反正你用其它符號,你畫不出圖形。
最后要解釋的最關鍵,怎么生成這么一列”Y,X”格式的數據呢?這個要用到“&”符號,這個符號,意思是“and”,也讀這個音,在EXCEL和很多編程語言中,這個符號“&”是用來連接兩個字符串的。不信,你可以在電子表格中輸入一個公式,這樣寫:
="王中偉"&"是個大好人"
怎么樣,結果出來了吧,兩個字符串合起來了,變成了“王中偉是個大好人”。你可以進一步,把“王中偉”放在一個單元中,比如A1,把“是個大好人”放在另一個單元格中,如A2,然后在A3單元格中輸入:=A1&A2。呵呵,結果是一樣的吧。

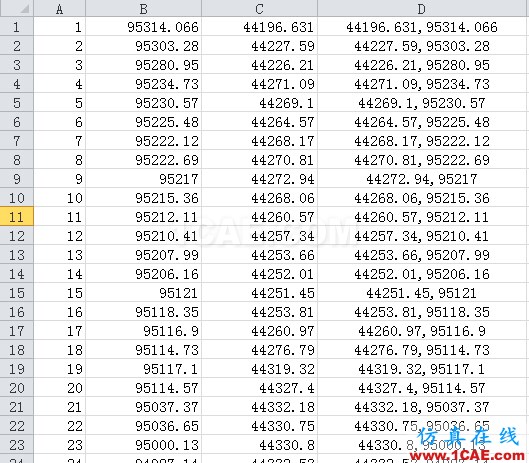

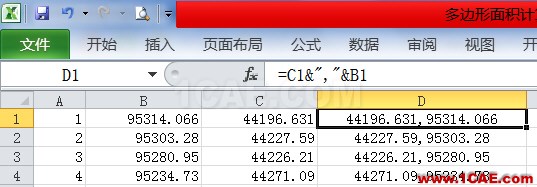

好了,原理說清楚了,”Y,X”這個數據需要三個字符串,除了Y,X之外,還要有個逗號,因此,如下圖所示,在D1單元格中輸入:=C1&","&B1。下面的單元格,依次下拉復制就行了。

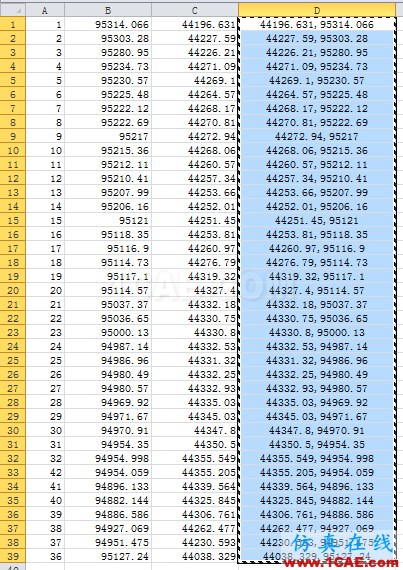

選中所有的”Y,X”坐標數據,復制。

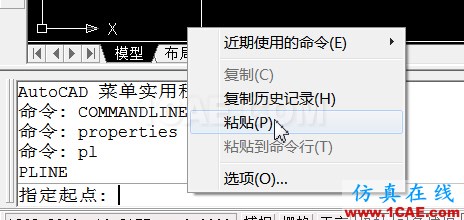

切換到AUTOCAD窗口,繪制多段線(PL命令),在命令窗口粘貼坐標數據。

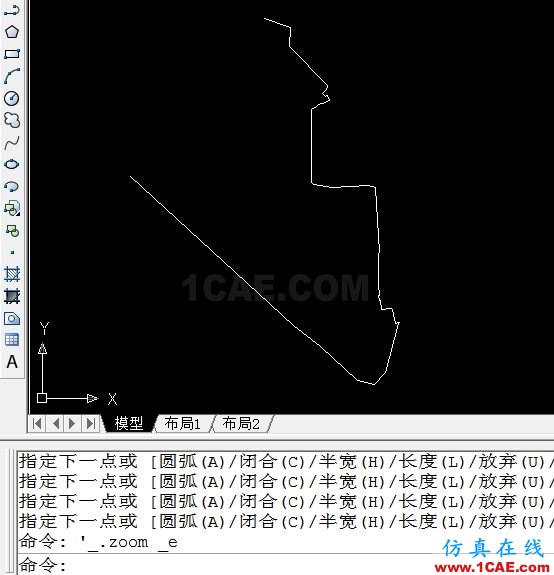

這時,只感到眼前一花,大量數據不停地閃爍,一眨眼,消停了,按幾個回車,圖形范圍縮放,圖形就顯示出來了。
怎么樣,好玩吧?

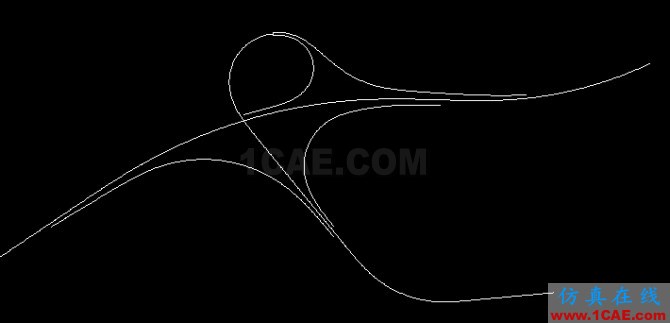

先別急著得意,馬上布置課外作業,要求在60分鐘之內完成。題目是:根據教材《卡西歐fx-5800P計算器與道路施工放樣程序》第155頁的互通式立交線位數據(沒有教材的,在這篇日志中也有線位數據),經過適當?shù)挠?jì)算,繪制立交線位圖(圖樣如下)。
本來想給點提示的,后來一想,別固定了大家的思維。大家各顯神通吧。
60分鐘過去了,收卷了,沒做完的,回家練習去。
下面接著講新內容:如何從AUTOCAD中獲取坐標,并整理到EXCEL中。
我看到有人不屑一顧了,獲取坐標還不簡單,用ID命令查詢唄,然后把數據復制到EXCEL中不就完了。沒錯,這方法是可行的,但如果我再補充一句,導線大約有30條邊,角點(含起終點)有31個,可否3分鐘內整理完畢,我急用!

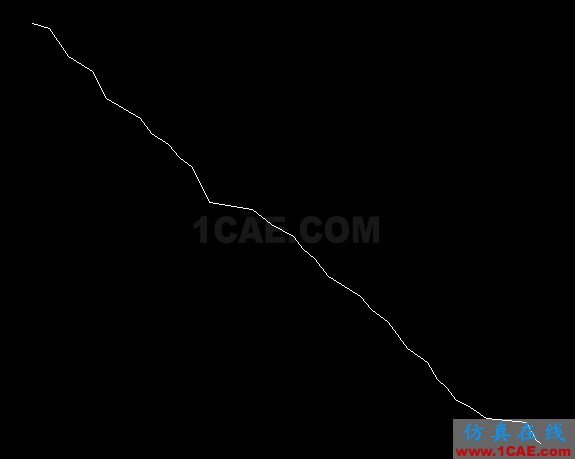

可別小看這條折線了,這可是一條高速公路的交點導線,七十多公里呢。
我的方法是:

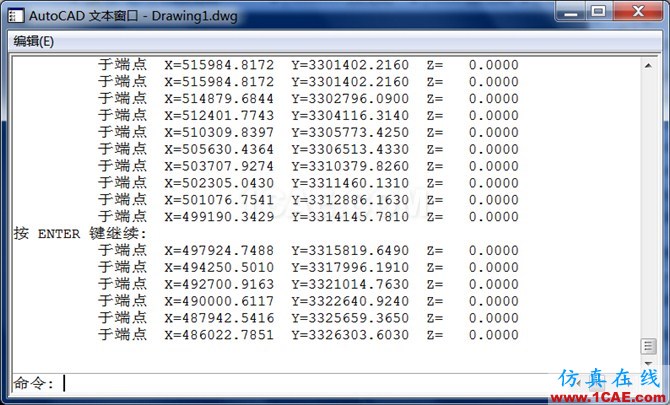

首先,保證這條折線是一條多段線,如果不是,用PE命令編輯。選中這條多段線,用LIST命令,彈出一個AUTOCAD文本窗口,顯示的是各角點坐標,每十個點一組,按回車?yán)^續,直至完全顯示完畢。刷刷刷刷。
我把這個LIST命令顯示的所有文本粘貼如下:
命令: list 找到 1 個
LWPOLYLINE 圖層: 0
空間: 模型空間
句柄 = 1bd
打開
固定寬度 0.0000
面積 52046015.2042
長度 75934.1253
于端點 X=542073.3240 Y=3279939.3560 Z= 0.0000
于端點 X=541661.4342 Y=3280333.7080 Z= 0.0000
于端點 X=540487.6455 Y=3282304.1170 Z= 0.0000
于端點 X=536088.9637 Y=3282723.2430 Z= 0.0000
于端點 X=534361.9469 Y=3283983.6150 Z= 0.0000
于端點 X=532828.9816 Y=3284703.3290 Z= 0.0000
于端點 X=531719.5435 Y=3286100.0020 Z= 0.0000
于端點 X=530738.3424 Y=3286968.3720 Z= 0.0000
按 ENTER 鍵繼續:
于端點 X=529622.3669 Y=3288858.4650 Z= 0.0000
于端點 X=527460.6992 Y=3290485.0790 Z= 0.0000
于端點 X=525258.2995 Y=3293298.8410 Z= 0.0000
于端點 X=523427.0711 Y=3294739.2890 Z= 0.0000
于端點 X=522174.7708 Y=3296168.2130 Z= 0.0000
于端點 X=518705.1727 Y=3298375.6570 Z= 0.0000
于端點 X=517163.3322 Y=3300360.8140 Z= 0.0000
于端點 X=515984.8172 Y=3301402.2160 Z= 0.0000
于端點 X=515984.8172 Y=3301402.2160 Z= 0.0000
于端點 X=514879.6844 Y=3302796.0900 Z= 0.0000
于端點 X=512401.7743 Y=3304116.3140 Z= 0.0000
于端點 X=510309.8397 Y=3305773.4250 Z= 0.0000
于端點 X=505630.4364 Y=3306513.4330 Z= 0.0000
于端點 X=503707.9274 Y=3310379.8260 Z= 0.0000
于端點 X=502305.0430 Y=3311460.1310 Z= 0.0000
于端點 X=501076.7541 Y=3312886.1630 Z= 0.0000
于端點 X=499190.3429 Y=3314145.7810 Z= 0.0000
按 ENTER 鍵繼續:
于端點 X=497924.7488 Y=3315819.6490 Z= 0.0000
于端點 X=494250.5010 Y=3317996.1910 Z= 0.0000
于端點 X=492700.9163 Y=3321014.7630 Z= 0.0000
于端點 X=490000.6117 Y=3322640.9240 Z= 0.0000
于端點 X=487942.5416 Y=3325659.3650 Z= 0.0000
于端點 X=486022.7851 Y=3326303.6030 Z= 0.0000

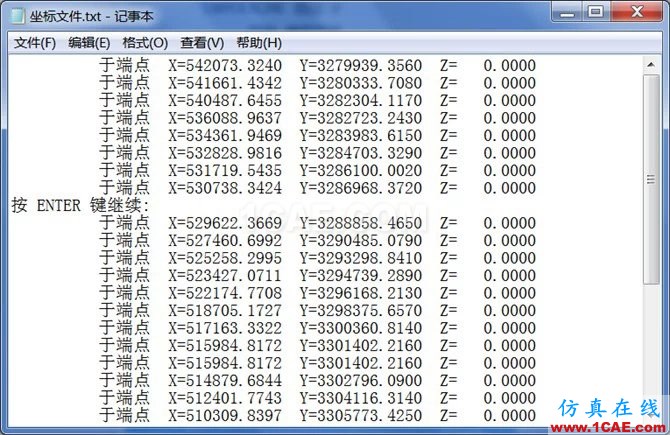

然后,選中有關帶坐標的文本行(先別急著編輯),復制到一個文本文件中。
保存,名字取為“坐標文件.txt”。

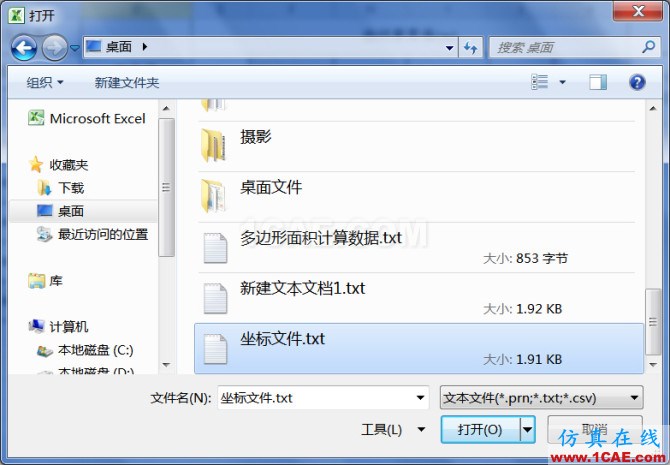

打開EXCEL,打開文件,在彈出的對話框中,文件類型找到*.txt,或者所有類型,這樣可以選擇剛才保存的文本文件“坐標文件.txt”。
彈出“文本導入向?qū)А睂υ捒?第1步,選擇“分隔符號”。

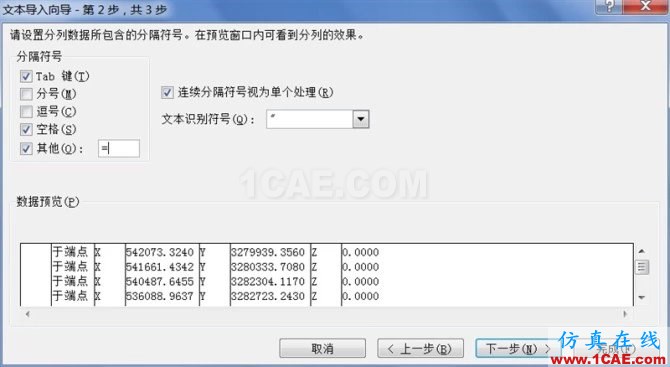

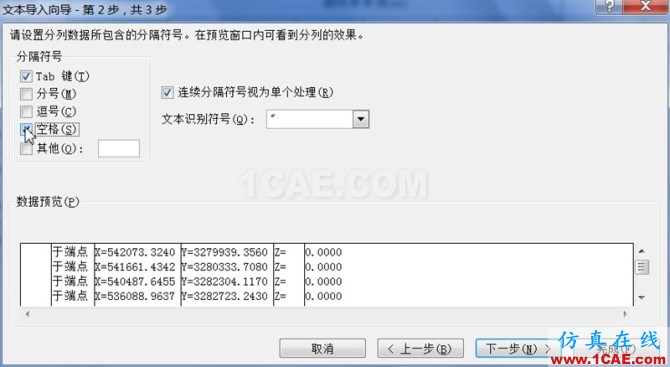

“文本導入向?qū)А钡?步,分隔符號選擇“空格”。點擊“完成”按鈕。

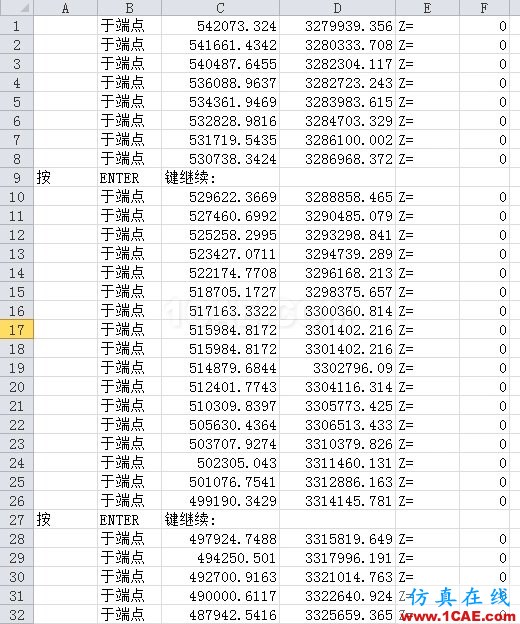

電子表格中顯示如下界面。

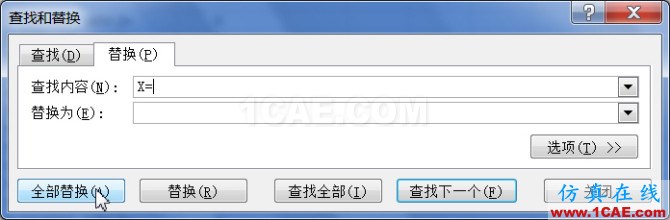

接著要?jiǎng)h除坐標數字前的"X=","Y=",用查找和替換方法完成。

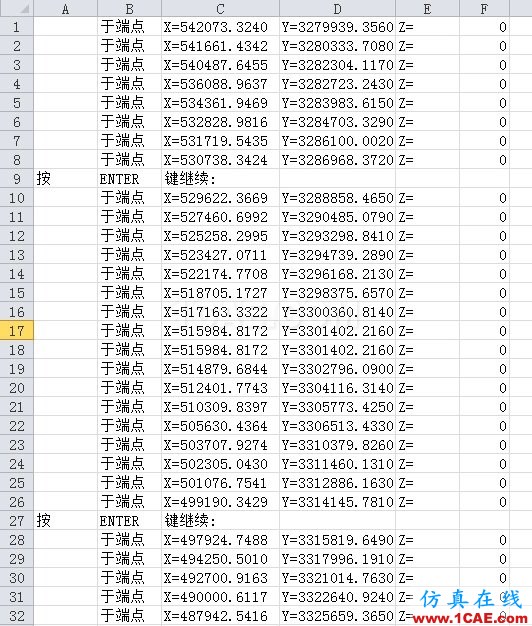

現在EXCEL顯示如下,到了這一步,菜鳥也知道剩下的該做什么了。

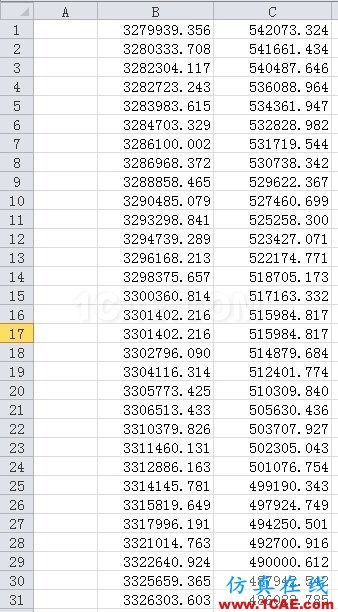

最后整理結果如下:

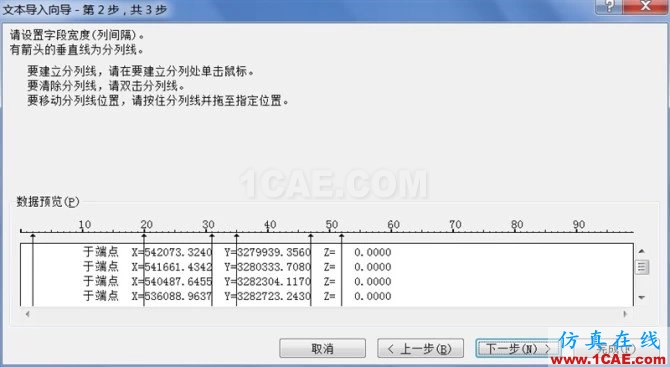

這一節課就講完了,最后留個思考題:剛才用EXCEL導入文本文件時,“文本導入向?qū)А睂υ捒蛑械南嚓P(guān)操作,有沒有更優的,使后面操作步驟更加簡便的?
呵呵,我就不細說了,給兩個截圖,大家自己動手試試看吧。
