AutoCAD繪制室內設計圖步驟

2016-10-28  by:CAE仿真在線  來源:互聯網

.

打開“最終室內平面效果圖”(此文件如果打不開,可以看下面的截圖),看到平面圖,首先應該想到先要繪制定位中心線:

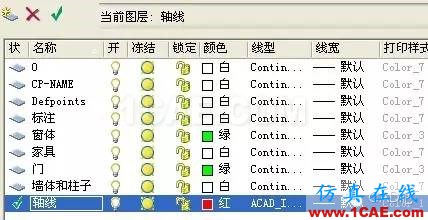

步驟1、首先單擊工具欄

這個按鈕進行創建,單擊剛創建的圖層,按F2鍵可以進行修改圖層,如先點選圖層1,再按F2鍵,修改為:軸線。

步驟2:首先繪制如下圖所示的定位中心線(紅色的定位中心線,如下圖),每一個定位中心線都是用來繪制柱子或墻體的輔助線。

單擊右側工具箱中的“直線”工具

,輸入12000,~~利用這條線往下偏移(快捷鍵O),

把所有中心線都定位好。

步驟3:下面進行窗洞和門洞的開口:

開窗洞:單擊“直線”命令,拾取A點,不按下鼠標,輸入1519,至B點后,單擊C點,完成BC直線,用偏移命令,把BC直線偏移1600,用修剪命令把BD線段(如下左圖所示),刪除即完成一個1600窗洞的開口,其它依次如此,最終所有窗洞完成(如下右圖所示)。(可打開“室內平面圖制作過程.dwg”文件,看過程)。



步驟4、在開門洞之前,用“修剪”命令,先把多余的中心線刪除掉(如下圖所示)。



步驟5:開門洞:此平面圖的墻體寬為180。既然墻體180,對半分就是90,門邊我們?cè)O(shè)50,也就是大門左側開門洞的距離至中心錢為90+50=140(如左圖),依舊按照開窗洞的方法來開門洞,單擊“直線”命令,拾取、偏移、修剪來完成所有門洞的開口(如右圖);



步驟6:墻體的設置:此平面圖全部用180,也有設墻體為120的。

首先切換至墻體圖層。白色

單擊“繪圖”菜單下的“多線”命令,設置對正為無,比例為180,

要把墻體封口,要單擊“格式”菜單下的“多線樣式”命令,對話框單擊“新建”按鈕,新建“墻體”把前后封口,置為當前層,先把外框拉好(如下圖)。

步驟7:墻體的修改:

單擊“修改”菜單下“對象”下的“多線”命令,彈出“多線編輯工具”對話框(如左圖)。

另一方法是:在多線上雙擊即彈出“多線編輯工具”對話框。出現(如右圖)所示現象,先把兩邊的多線進行分解(X),然后修剪掉。



步驟8:把門放入墻體中:切換至門圖層(綠色):

門的制作(如下左圖):單擊矩形(50,810)----單擊圓弧(A),點取矩形上下點-----再用直線封口----復制(810一般門)分別放在其應在的位置,然后用[縮放工具(SC)---C(中心點)----R(參照值)---810---890(或650)]進行大門和衛生間門的設置,進行旋轉(RO)、移動(M),最終全部門安裝好(如下右圖)。



步驟9:建立窗體:切換到窗體圖層(綠色)

單擊“格式”菜單下的“多線樣式”命令,對話框單擊“新建”按鈕,新建“窗體”,把前后封口,上下各偏移0.5、0.3、-0.5、-0.3,然后把窗體置為當前層,單擊“繪圖”菜單下的“多線”命令,進行窗體的繪制,最終所有窗戶安裝好(如下圖所示)。

步驟10:門窗的注釋:

門的代號為:M    窗體代號為:C

方法:單擊工具箱中的“文字”工具

,在繪圖區用鼠標框選一個區域,自動出現文字格式工具欄,輸入文字并調整文字大小,分別復制到所需的位置,再進行修改。如:M0、M1等確定,最終效果如下圖所示。
