AutoCAD中3D轉2D的方法

2016-10-28  by:CAE仿真在線  來源:互聯網

1.    將以繪制好的三維視圖切換成自己所需要的視圖方向(如圖所示)

2.    在命令行輸入“flatshot”命令,然后敲擊空格或是回車鍵,就會出下面對話框

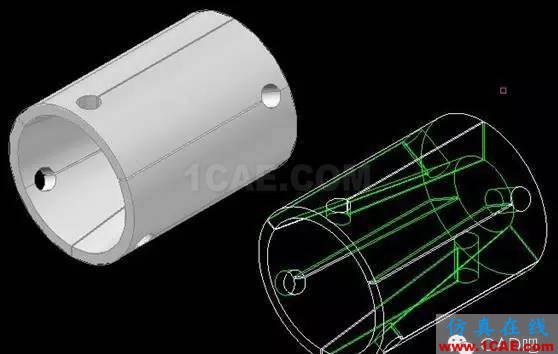

3.    按圖示選擇自己所需要的線性及顏色,“顯示”里面最好區分一下顏色,以便后面刪除不需要的線,然后點擊“創建”,命令行會提示指定插入點,此時鼠標在繪圖區域得空白處點擊一下即可;然后命令行會提示“輸入X比例因子,指定對角點,或[角點(C)/XYZ(XYZ)]”,此時鍵盤敲擊空格或回車即可,接著命令行會提示“輸入Y比例因子或<使用X比例因子>,此時繼續敲擊空格或回車鍵,命令行會提示“指定旋轉角度”,此時繼續敲擊空格或是回車即可完成轉換。此時繪圖區域中就會出現如下圖形

注:若是沒有看到圖中所示圖形,用戶此時只需雙擊鼠標中間即可

4.    接著將轉化完成的圖形選中后輸入快捷鍵“X”即可完成分解,分解后刪除圖示中綠色線性就完成了轉換,見下圖

 以上是本人實踐后自創的,如有不妥之處還望大家指正,謝謝!
