經常有網友在百度知道里問一些AutoCAD的問題,發現不少人對AutoCAD模型和空間的關系以及如何畫圖及最后生成圖紙的過程認識比較模糊,現在談一些自己的體會。

第一步,是在模型空間里一定要按1:1的比例來畫圖,但要正確選擇尺寸的單位,如果是進行機械設計,單位應該選用毫米,如果是進行建筑設計,單位可能要用到米,如果是畫城市規劃圖,單位應該選用百米或千米。操作菜單“格式”——“單位”,打開“圖形單位”對話框,就可以更改單位。
默認的情況下,圖形界限處于關閉的狀態,模型空間就像一張沒有邊際的紙,不會存在畫不下的情況。
如果畫出的圖形在模型空間里顯示太小或太大,你可以用視圖縮放工具進行放大或縮小,以便于觀察和操作,視圖縮放工具只是改變了圖形顯示的大小,圖形的實際尺寸并沒有改變,也沒有影響畫圖的比例。
在頂部的工具欄里的視圖縮放工具有“平移”、“實時縮放”、“窗口縮放”和“縮放上一個”,在菜單“視圖”→“縮放”里還有另外幾個。
點擊“平移”工具,光標變成手掌形狀,按住鼠標左鍵可以將圖形在繪圖空間里移動,這其實只是顯示位置的改變,圖形的坐標是不會改變的。右擊鼠標,在快捷菜單里點選“退出”,就可以退出平移。
點擊“實時縮放”工具,光標變成有加減號的放大鏡形狀,按住鼠標左鍵向上推,圖形變大,向下拉,圖形變小,右擊鼠標,在快捷菜單里點選“退出”,就可以結束縮放。
點擊“窗口縮放”工具,在繪圖空間拖拉出一個框,將要放大的圖形包括在里面,再點擊一下鼠標,這個框就會充滿整個視窗顯示,圖形就被放大了。
點擊“縮放上一個”工具,圖形就恢復到縮放前的大小,“縮放上一個”工具可以記住許多步的縮放操作,每點擊一次,都會恢復到上一次的大小。
操作菜單“視圖”→“縮放”→“全部”,如果已經畫好的圖形比圖形界限小,視圖空間將顯示整個圖形界限;但如果已經畫好的圖形比圖形界限大,視圖空間將最大尺度地顯示所有已經畫的圖形。圖形界限可以操作菜單“格式”→“圖形界限”來指定。
操作菜單“視圖”→“縮放”→“范圍”,視圖空間將最大尺度地顯示所有已經畫的圖形。
圖畫好以后先不要急著標注尺寸,因?yàn)楝F(xiàn)在還不能確定標注樣式的尺寸。

第二步,切換到布局空間,布局就是最后生成的圖紙。先估計一下圖紙要采用的幅面,圖紙幅面分0號、1號、2號、3號和4號,分別對應A0、A1、A2、A3、A4紙。操作菜單“文件”——“頁面設置管理器”,在“頁面設置管理器”里指定打印機型號、指定紙張大小以及頁面方向。
一般計算機上安裝的打印機最大只能打印A3或A4的紙張,如果要選用更大的紙張,就需要在菜單“文件”——“繪圖儀管理器”里添加專用的繪圖儀,只有繪圖儀才能打印大幅面的圖紙。

第三步,在圖層管理器里選擇“defpoints”圖層,也可以選擇一個其它沒有使用的空置圖層,但最好還是用“defpoints”圖層,因?yàn)椤癲efpoints”圖層上創建的視口框線是打印不出來的。
操作菜單“視圖”——“視口”——“一個視口”,按住鼠標左鍵在布局里拖出一個盡可能大的框,這個框就是視口,視口就像是一個透鏡,通過這個透鏡就可以看到模型空間的圖形了。

第四步,調整視口的透視比例,點擊視口的邊框,將它選中,右擊鼠標,點擊“特性”,調出“特性面板”,在面板里的“標準比例”或“自定義比例”里設定合適的比例,使得圖形大小合適。這個視口的透視比例就是生成的圖紙的比例。

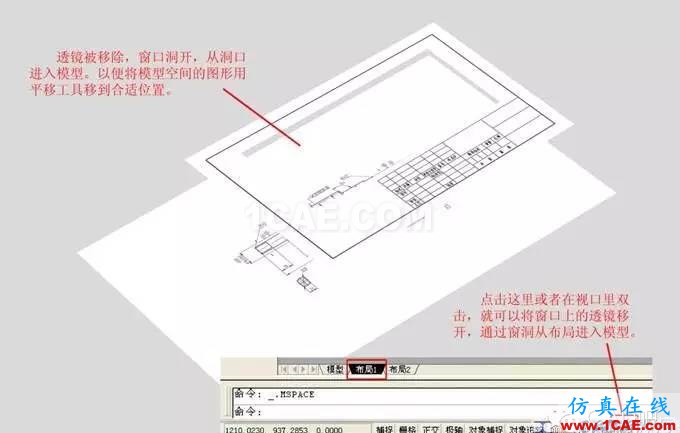

如果圖形在視口里放置的位置不合適,可以在視口里雙擊鼠標或者點擊AutoCAD最下邊一排按鈕的最右一個按鈕,視口框變粗,此時,雖然表面上還在布局,但實際已經回到模型空間,此時用手形工具可以將圖形移到合適的位置。要注意的是千萬不要進行縮放,因?yàn)橐坏┻M(jìn)行了縮放,就破壞了剛才設定的視口的透視比例了。
位置擺放合適后,在視口外面雙擊一下或者點擊AutoCAD最下邊一排按鈕的最右一個按鈕,視口框線變細,回到布局空間。

第五步,在圖層管理器里將視口框所在的圖層關閉,以免將來打印的時候?qū)⒖蚓€打印出來。如果視口是在“defpoints”圖層,關閉不關閉就無所謂了,反正是打印不出來的。

第六步,因?yàn)閳D紙的比例到此已經確定,所以現在可以確定標注的文字及箭頭大小等標注特性比例從而進行尺寸標注了。操作菜單“格式”——“標注樣式”,點擊“修改”,點擊“調整”,在“標注特性比例”里選用“使用全局比例”,并將全局比例的值設成第四步里確定的圖紙比例的倒數,比如圖紙比例是1:2,這里就輸入2。原理是圖紙比例如果是1:2,也就是模型空間的圖形縮小一半映射到布局圖紙里,現在在模型里預先將標注樣式放大一倍,再隨著模型空間的圖形縮小一半映射到布局圖紙里,這樣一放一縮,布局圖紙里標注的文字及箭頭就回到正常的大小了。
點擊“模型”選項卡,進入模型空間,完成尺寸標注。
同樣道理,在模型空間里編輯文字,也要預先將字體放大,如果希望圖紙里的文字高度是3.5mm,圖紙比例是1:2,在模型空間里應編輯成7mm。
如果感到這樣標注不容易理解,也可以在布局里的模型空間里進行標注。方法是操作菜單“格式”——“標注樣式”,點擊“修改”,點擊“調整”,在“標注特性比例”里選用“將標注縮放到布局”。然后在布局里雙擊視口,從布局里進入模型進行標注。標注完成后,在布局外雙擊,回到布局空間。用這樣的方法,AutoCAD會自動完成標注樣式的特性比例設置。

第七步,在布局空間畫出圖框和標題欄,編輯說明文檔。一般都事先將圖框和標題欄創建成“塊”,用的時候插入即可。

至此完整的圖紙就生成了,今后發布或打印圖紙的時候都應該在布局里進行。
