AutoCAD繪制金元寶

2016-10-28  by:CAE仿真在線  來源:互聯網


要金元寶的人別錯過機會了!

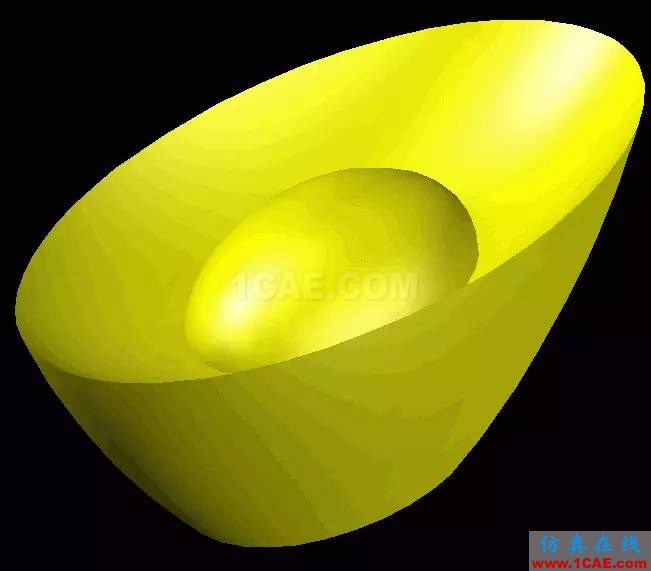

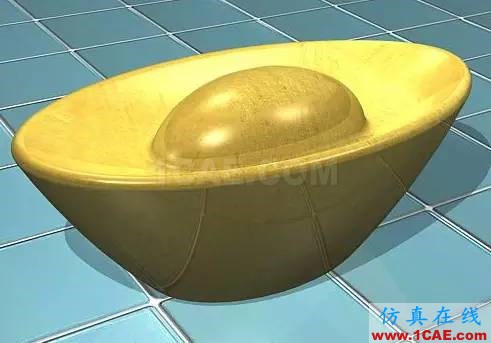

先看看效果:

AutoCAD繪制金元寶AutoCAD仿真分析圖片1
01、畫橢圓90*55

AutoCAD繪制金元寶AutoCAD分析圖片2


02、再畫一個橢圓200*100

AutoCAD繪制金元寶AutoCAD分析圖片3

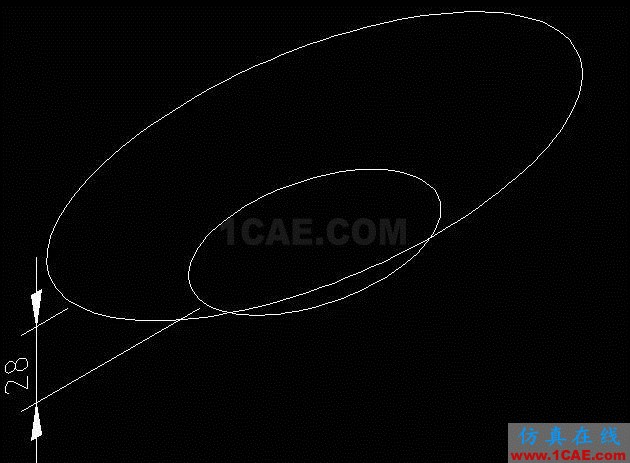

03、小橢圓往下移28高

AutoCAD繪制金元寶AutoCAD分析圖片4

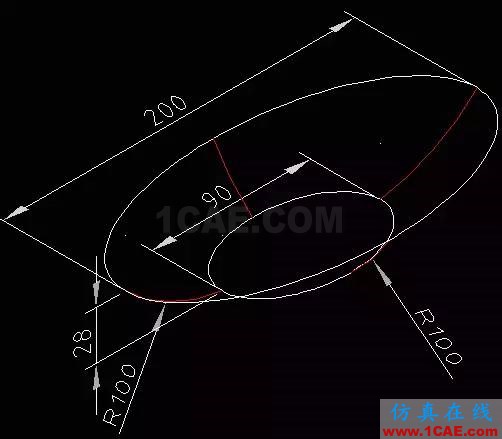

04、繪制四條R100的弧線,要連接兩個橢圓啊!記得利用USC來畫啊!

AutoCAD繪制金元寶AutoCAD應用技術圖片5

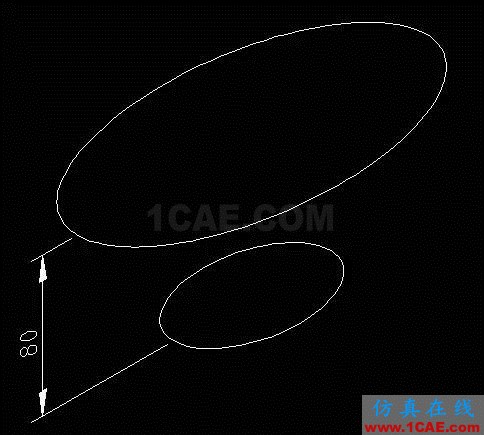

05、再復制一個橢圓90*55離200*100橢圓高80

AutoCAD繪制金元寶AutoCAD應用技術圖片6

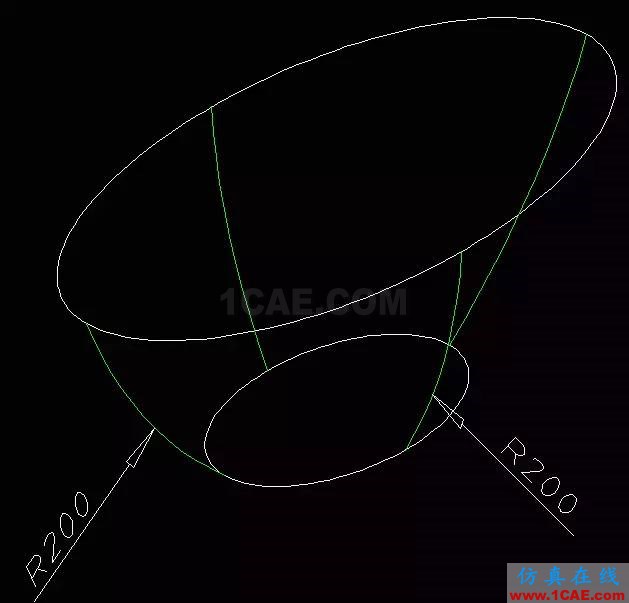

06、繪制四條R200的弧線,要連接兩個橢圓啊!

AutoCAD繪制金元寶AutoCAD仿真分析圖片7

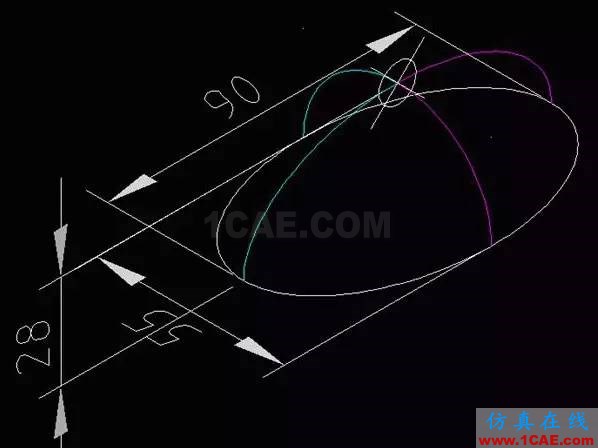

07、畫一個點離小橢圓往上移28高

AutoCAD繪制金元寶AutoCAD仿真分析圖片8

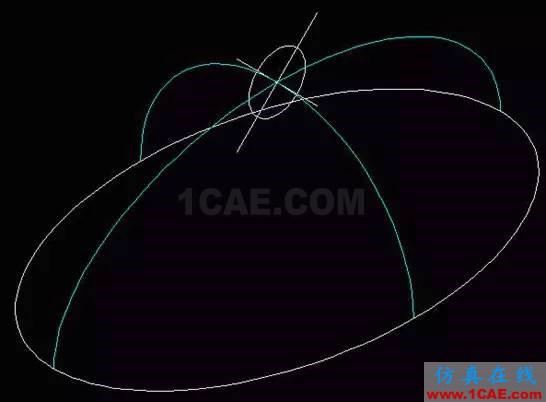

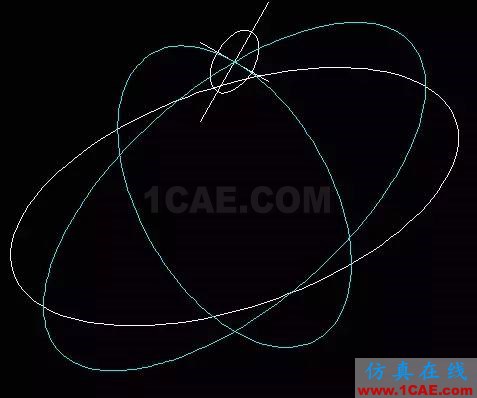

08、利用USC畫兩橢圓相交與點和90*55橢圓

AutoCAD繪制金元寶AutoCAD分析案例圖片9


09、修剪兩個橢圓

AutoCAD繪制金元寶AutoCAD技術圖片10


10、再截斷分成四條弧線

AutoCAD繪制金元寶AutoCAD培訓教程圖片11


11、先來看看整體的線框圖

AutoCAD繪制金元寶AutoCAD培訓教程圖片12
12、準備做放樣工作,先樣下圖,利用綠線做導向放樣

AutoCAD繪制金元寶AutoCAD培訓教程圖片13

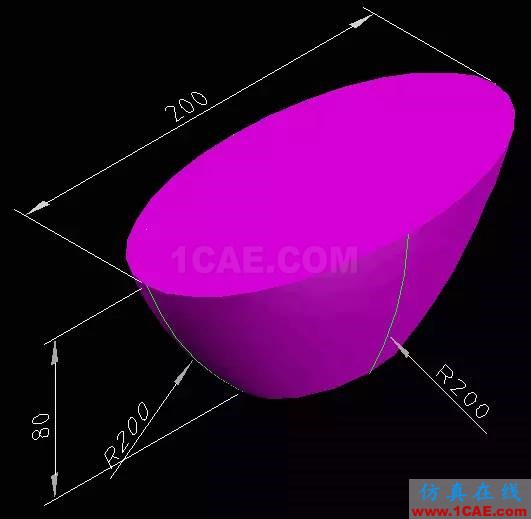

13、放樣成實體

AutoCAD繪制金元寶AutoCAD培訓教程圖片14

14、再放樣上端

AutoCAD繪制金元寶AutoCAD分析圖片15


15、放樣成實體

AutoCAD繪制金元寶AutoCAD分析圖片16

16、兩個實體做布爾運算

AutoCAD繪制金元寶AutoCAD分析案例圖片17


17、看看效果

AutoCAD繪制金元寶AutoCAD分析案例圖片18
18、再放樣半橢圓,利用四條弧線做導向放樣

AutoCAD繪制金元寶AutoCAD分析案例圖片19
19、放樣成實體

AutoCAD繪制金元寶AutoCAD應用技術圖片20
20、移到元寶中間,看看就成了一個元寶了

AutoCAD繪制金元寶AutoCAD應用技術圖片21

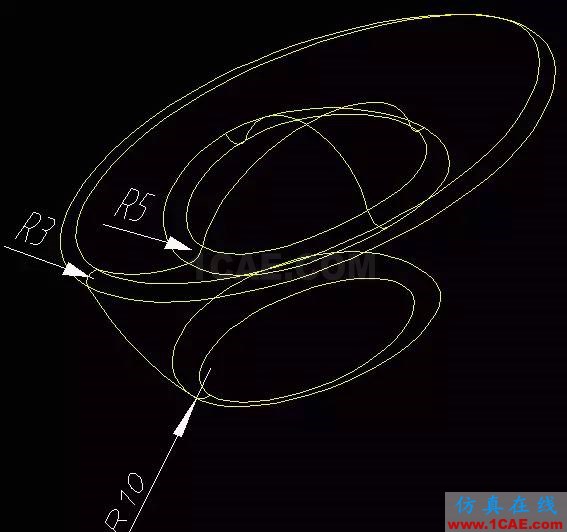

21、再來完善下,倒三處圓

AutoCAD繪制金元寶AutoCAD應用技術圖片22

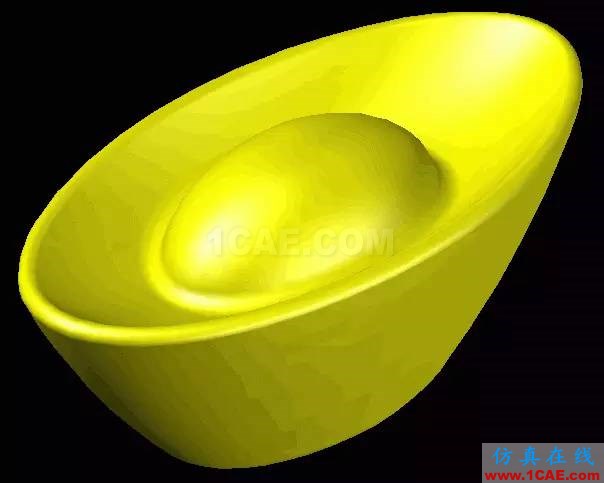

22、就成一個漂亮的元寶

AutoCAD繪制金元寶AutoCAD應用技術圖片23
23、看看渲染效果

AutoCAD繪制金元寶AutoCAD學習資料圖片24
