AutoCAD繪制螺絲刀

2016-10-28  by:CAE仿真在線  來源:互聯網

本例為AutoCAD建模實例教程,在教程中作者詳細講解了如何在AutoCAD中制作螺絲刀頭的方法以及流程,主要學習拉伸、剖切、差集、倒角、UCS陣列等命令的運用,希望能給朋友們帶來幫助。

一、"一"字形螺絲刀的畫法

1.畫一個直徑6長200的圓柱體。(圖01)

圖01

2.端面拉伸30、傾斜角度為-12。(圖02)

圖02

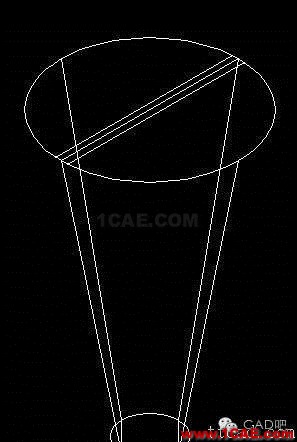

3.大圓面畫中心線,向兩邊偏移0.5(圖03)

圖03

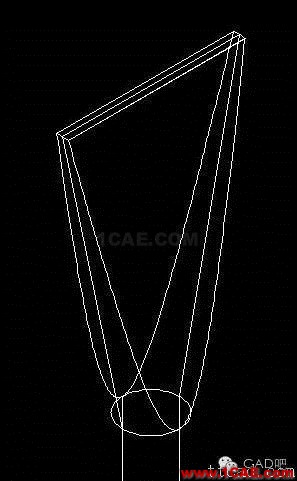

4.三點剖切。(圖04)

圖04

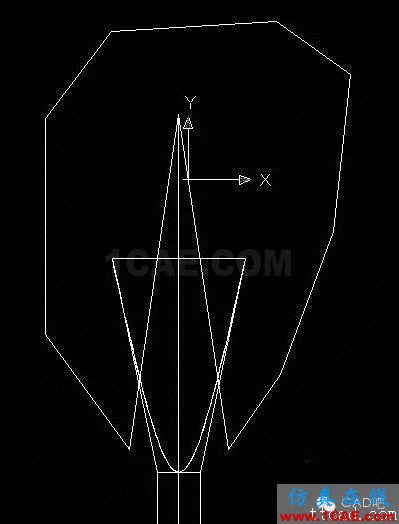

5.畫出需要的線。(圖05)

圖05

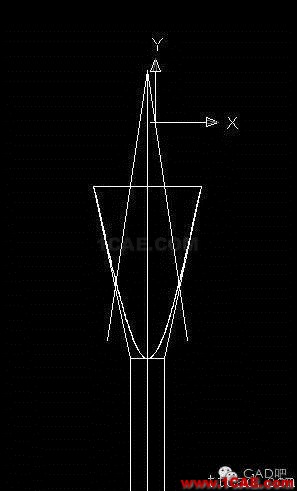

6.連成一個閉合環——面域——拉伸成體。(圖06)

圖06

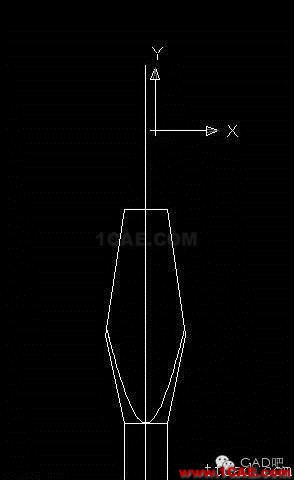

7.差集。(圖07)

圖07

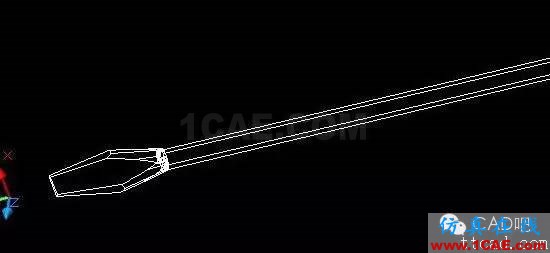

8、最后倒一下圓角就完成了。(圖08、09)

圖08

圖09

二、"十"字形螺絲刀的畫法

1.也是畫一個直徑6長200的圓柱體,拉伸時是正角度。(圖10)



圖10

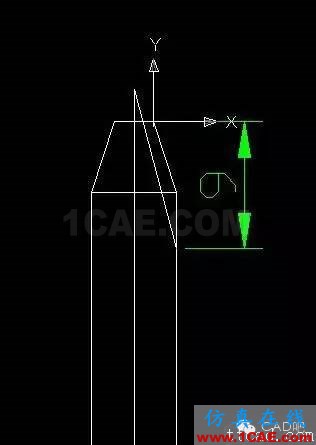

2.畫出凹槽剖面深度位置線。(圖11)

圖11

3.此線偏移3,調整UCS作圓,然后畫一個95°-100°的角。(圖12)

圖12

4.連一個閉合環——面域——路徑拉伸成體。(圖13)

圖13

5.再調整UCS陣列四個。(圖14)

圖14

6.差集。(圖15)

圖15

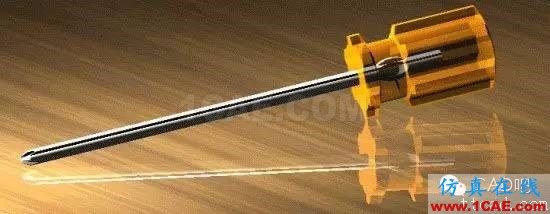

7.就這樣"十"字形的也完成了。(圖16、17)

圖16

圖17
