AutoCAD 布局（圖紙空間）使用詳解

2016-10-28  by:CAE仿真在線  來源:互聯網

首先對在模型空間繪圖有以下幾個說明或者要求,如果做不到這幾條,圖紙空間對你來說依然是混亂的。
1、最好嚴格按照1:1的方式繪圖,這樣不僅作圖時方便,以后修改也方便,重要的是在使用圖紙空間出圖時更加靈活方便。
2、明確自己在模型空間繪圖所使用的單位,比如用毫米為單位,那么1米就要用1000個CAD單位,用厘米為單位,那么1米就要用100個CAD單位,需要說明的是,在CAD中設定的所謂的“繪圖單位”是沒有意義的,繪圖的單位應該是在使用者心中,這也是CAD靈活的一個方面,因?yàn)檫@樣在CAD中繪制一條長度為1的線段,可以代表任何一個單位長度。比如右圖設置的“毫米”我們大可不必理會。

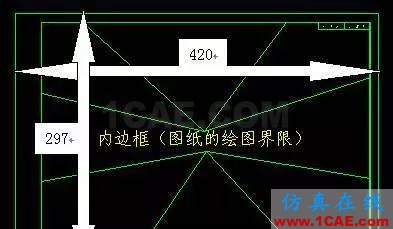

3、標準圖框,每個工程在進行之前,就應該作一個標準圖框供參與該項目的所有人員使用,以作到出圖風格的一致。如右圖的A3圖框,在模型空間做好,并以毫米為單位。左下角的坐標為(0,0)為便于使用者插入圖框,應單獨存為一個DWG文件。

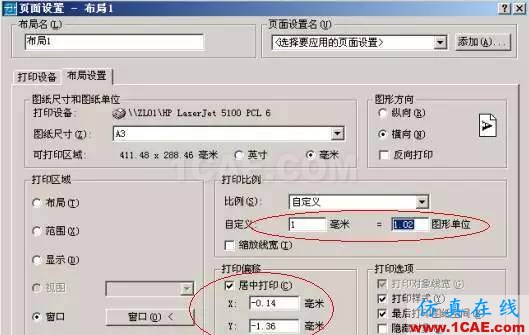

4、打印比例,打印時其他的設置基本適合各自的習慣即可,現在唯一要求不同的是要求按1:1打印或者1:1.02(就是縮小至98%)打印,這樣的好處很明顯,我們不需要進行繁瑣的比例換算工作,所有的比例問題在圖紙空間和標注樣式里面設置。最終同一個工作組的繪圖風格基本一致。如下圖所示:

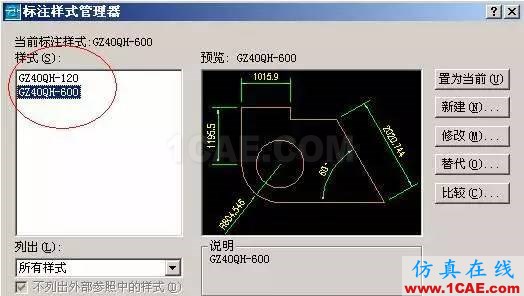

打開“標注樣式管理器”,在“樣式”列表中列出當前文檔中已經存在的標注樣式,一般在作圖中可能會用到1~2種樣式,最好把名稱改為自己常用的,比如“GZ40QH_120”表示國主40項目橋涵組比例尺為1:120。最好是在設置完一個標注樣式以后再以此樣式為基礎樣式新建其他的樣式,按照這種方法,“GZ40QH_120”與“GZ40QH_250”兩種標注樣式只有一個參數不同,就是“調整”標簽下的“使用全局比例”分別為12和25(前提是模型空間繪圖單位為“cm”),設置非常簡單。樣式設置好了以后,還可以給你的同事共享,他們就不需要進行繁瑣的設置工作了。

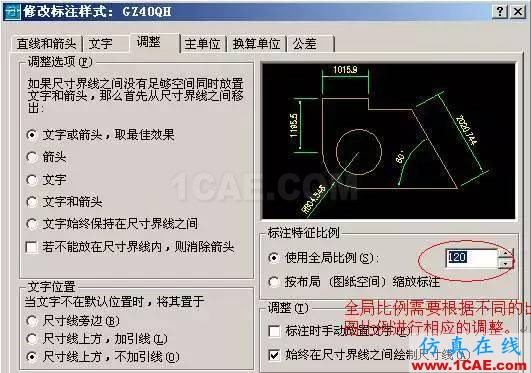

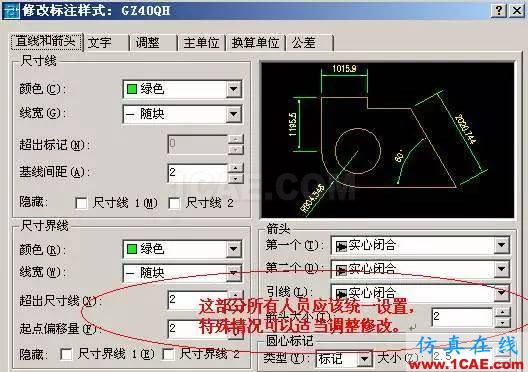

我們對“GZ40QH_120”進行修改,首先對諸如箭頭大小、超出尺寸線長度、文字高度等進行設置,原則是最終要打印成什么樣子就設置成什么樣子,比如最終打印出來箭頭大小為2.0mm,文字高為3.0mm,超出尺寸線1.5mm,那么在設置這些值時就設置成前面的數值,先不管它的放大系數。然后切換到“調整”標簽,選擇“標注特征比例”框架下的“使用全局比例”,在其后的文本框內輸入后面計算得到的全局比例(比如12或25)。這樣設置完以后,確定回到標注樣式管理器,將需要用的標注樣式置為當前,這樣在模型空間進行標注時,其大小就比較合適,在出圖時也不會出現混亂的圖幅了。這樣設置一個明顯的優點是在調整標注樣式時,我們基本上可以不管出圖比例是多少,直接將各項設置成最終出圖的效果,需要針對不同出圖比例調整的唯一 一個參數就是全局比例。




6、在做完一副圖的大致輪廓,也就是在沒有進行大量的文字及尺寸標注之前就要按以下方法確定最終的出圖比例,也就是需要確定全局比例、自定義比例系數、模型空間文字大小(同時可以確定多義線的寬度)。我編制了一個小程序用來計算這幾個值,非常方便,后面詳細介紹。
(1)圖的大致輪廓繪制好了以后,切換到圖紙空間(布局),如下圖。

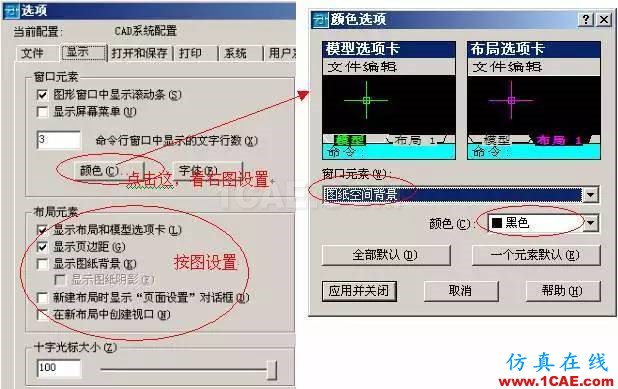

一般切換以后就會提示布局設置,每次都提示比較煩,所以請按下圖所示進行設置。

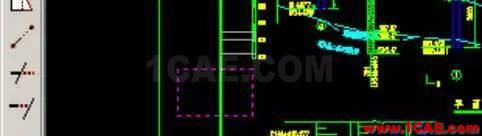

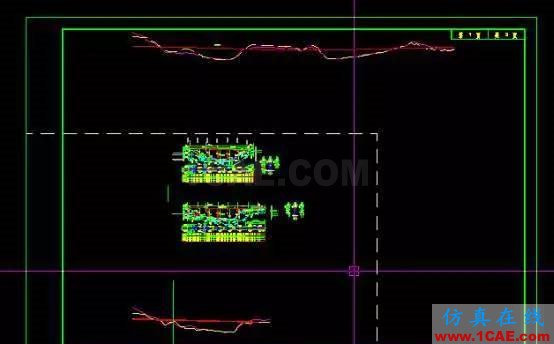

(2)插入標準圖框,使用MV(MVIEW)命令沿內邊框開視口,如下圖紫色框?yàn)檎趧?chuàng)建的視口。




雙擊視口范圍以內或用MS命令從圖紙空間 進入 模型空間(請注意操作方法),使用縮放平移等手段使你需要打印的那部分顯示在圖框范圍內(當然我使用的是已經做好的圖,一般是圖的大致輪廓,如果知道最終的出圖比例當然可以最后再做,但是新建的圖一般都不知道)。

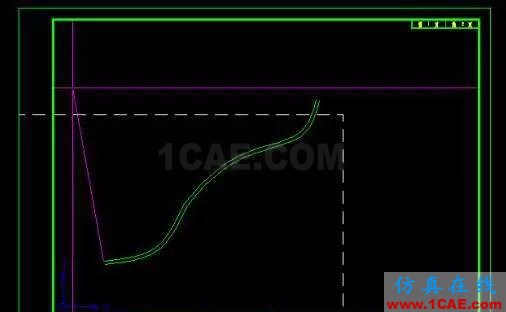

下面這張圖為切換到模型空間,光標只在視口以內的范圍內顯示。
雙擊視口范圍以外或用PS命令從模型空間 退回 圖紙空間(請注意操作方法)。如果不知道出圖比例,就需要試算一下,這個過程很簡單,先選擇視口,如果直接選不中的話,如下圖所示使用框選(從左往右框)。

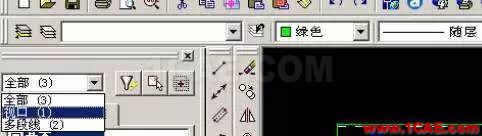

然后點擊特性窗左上角,選中“視口(1)”,表示選中的對象中只有一個視口。

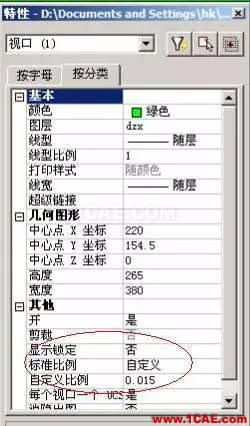

這時我們可以查看并修改視口的特性了,那么主要就是用來設定出圖的比例了,如圖。


在視口的屬性中我們需要關心的是兩個地方,一個使“顯示鎖定”,一個是“自定義比例”。
“顯示鎖定”用來將最終設置好比例的視口鎖定,就不會因誤操作導致重復調整視口了。
如何知道自定義比例呢,它就是我說的比例系數。圖中顯示的是0.015,我在模型空間的繪圖單位是厘米,圖框?yàn)锳3(420*297)沒有進行比例縮放操作,就是說我出圖是以毫米為單位的。

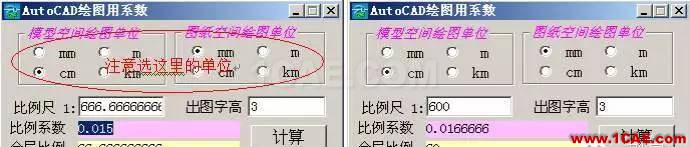

用“AutoCAD繪圖用系數”工具計算,在“比例系數”后輸入0.015回車后如下圖顯示,得到比例尺1:666.66667,這顯然不是我們想要的,這時對得到的比例取整取1:600,輸入到“比例尺”內,程序適時算出“比例系數”為0.0166666,將這個數輸入到CAD特性窗中的“自定義比例”回車確認以后,出圖的比例就設定為1:600了,同時程序告訴你,全局比例為60,將這個數輸入到“標注樣式”中“調整”標簽下“使用全局比例”中即可完成對標注樣式的設定,如果最終出圖文字高度為3毫米,“Mode字高”告訴你在模型空間寫的單行或多行文字高度應該為180,出圖字高為4毫米,則模型空間高度應該為4*60=240毫米。如果某條多義線出圖寬度想設定為0.8毫米,則模型空間應該設定這條多義線的寬度為0.8*60=48毫米。

如果你知道出圖比例為1:80,模型空間繪圖單位為 毫米,出圖也為毫米,則計算出比例系數0.0125,全局比例為80,依照上面介紹的就可以搞定一切了。
雙擊視口范圍 以內 或用MS命令從 圖紙空間 進入 模型空間 ,然后按下圖在命令行輸入Z回車再輸入0.017XP更方便,關鍵字“XP”不能省。

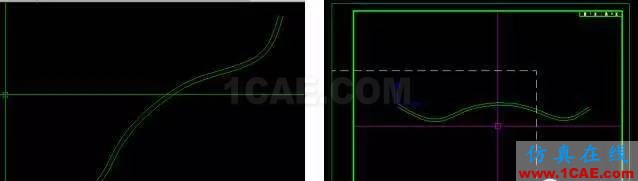

如果在模型空間的圖是傾斜的,可是我們卻要把它出成平放的,如下圖,又該怎么做呢。

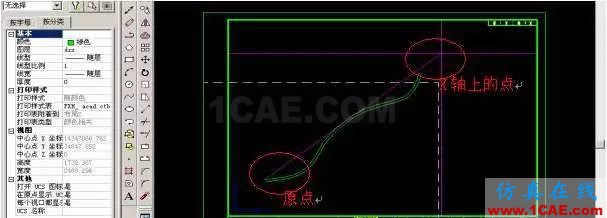

第一步,從圖紙空間 進入 模型空間,輸入UCS名利回車,輸入?yún)?shù)3(就是3點坐標系的意思),提示選擇坐標原點,如圖點取,再點取一點與原點之間的連線組成X軸方向

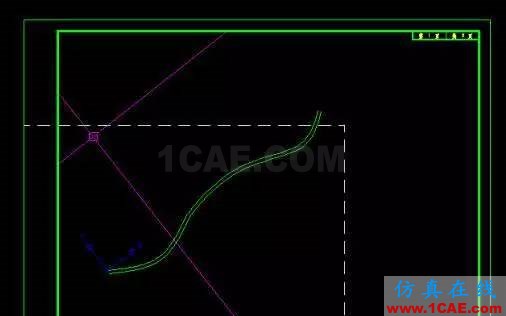

在新的X軸逆時針小于等于90度方向點取一個點,或者干脆直接回車,確定Y軸





此時輸入PLAN命令連續回車確認,將新坐標系“擺平”,這時視口又把模型空間所有的東西顯示出來了,就得按照上面的方法再調整了,熟練就會很快的。話又說回來,這種辦法只需調整一次,以后你再對這張圖反復修改、調整均不會引起出圖多大的變化了,熟練使用效率是非常高的。調整好以后最好“鎖定視口”。

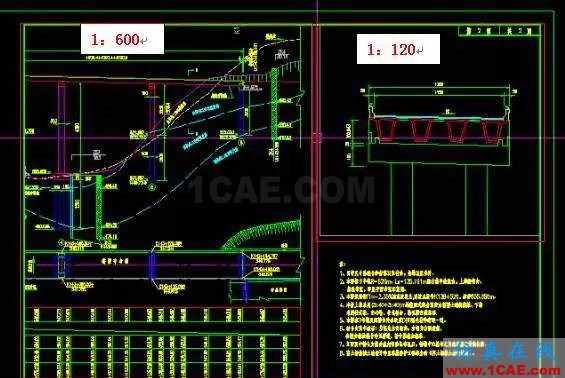

再一個問題是在同一張圖紙上需要用到兩種以上的比例出圖,如下圖

這個問題其實就是需要用到兩套標注樣式和兩個視口,對應圖形部分的文字高度需要分別設置,用于1:600的圖形部分字高為180,標注樣式用GZ40QH-600,用于1:120的圖形部分字高為36,標注樣式用GZ40QH-120。

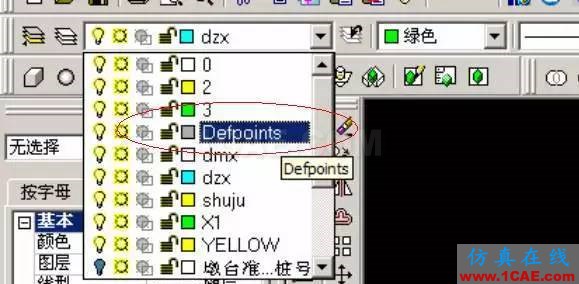

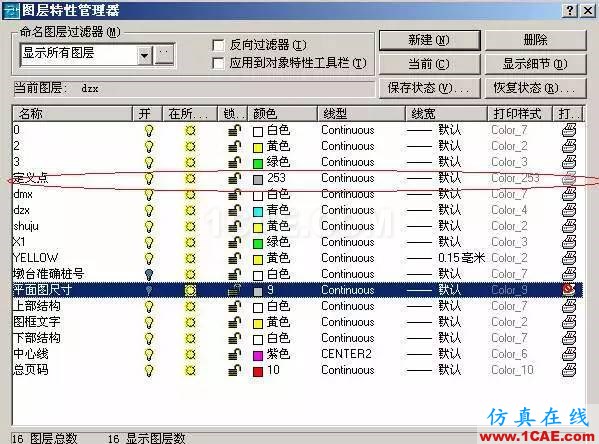

如果一張圖中有多個視口,打印時視口線也會打印出來,解決的辦法是把這部分視口放置在“DefPoints”圖層中,有的漢化版在圖層管理器中顯示為“定義點”圖層,放置在這個圖層中的對象是不會被打印出來的,看下圖,如果某個圖層中的東西也不想打印出來,可以在圖層管理器中點擊對應圖層后面的那個打印機,讓他出現紅“×”。

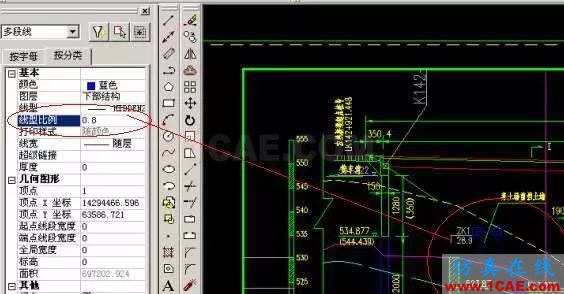

再有,有時在模型空間設置的線型為虛線,在圖紙空間顯示的卻為實線,這是線形比例問題,首先你要從圖紙空間 進入 模型空間,試試用“RE”命令刷新一下,如果還沒有正常,就選擇那條虛線(當然也可以是點畫線),調整它的“線型比例”,有時一次調整不好,就需要多調整幾次,達到要求為止。

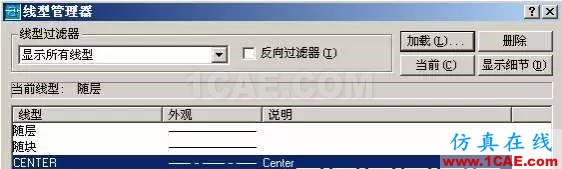

調整“線型比例”時,因?yàn)槭褂貌煌木€性所以會導致比例值差異很大,所以我虛線只用“HIDDEN”,點畫線只用“CENTER”,這兩種的“線型比例”可以跟全局比例聯系起來,具體關系我就不多說了,自己琢磨吧。


如果“線型比例”過大過小在模型空間都會顯示不出線型來,所以建議虛線要用一種或兩種顏色來區分,比如我的圖中藍色就是虛線。

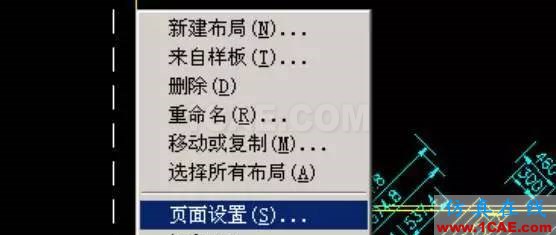

最后,在對頁面設置完成以后還要進行最后一項工作,就是“頁面設置”不要以為這個工作無所謂,設置好以后你還可以使用CAD的輔助工具進行批量打印,不過這要求一個文件只有一個布局,一個布局里面只有一張圖,并且這張圖的打印設置已經設置完成。鼠標右單擊“布局1”在快捷菜單中選擇“頁面設置”。

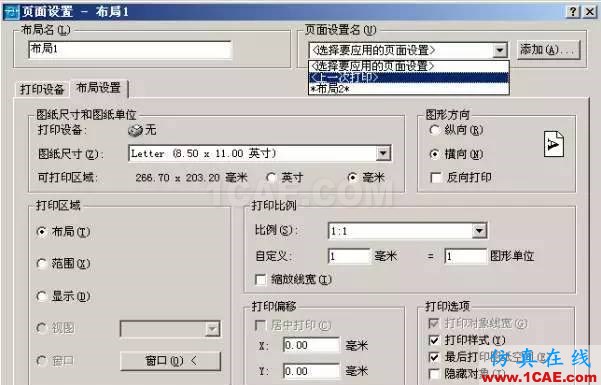

設置界面跟打印設置幾乎一樣,如果這次的打印需要與上次打印設置基本一樣,直接選<上一次打印>即可完成大部分設置工作,你唯一要做的就是點擊“窗口”選擇打印范圍,然后確定,最后預覽一下,可以到所有工作完成以后,統一一次打印出你的成果。
