隨著3D打印的興起,越來越多的人在應用三維軟件對各種藝術化的三維模型建模,三維打印的設計過程是:先通過計算機建模軟件建模,再將建成的三維模型“分區”成逐層的截面,即切片,從而指導打印機逐層打印。
設計軟件和打印機之間協作的標準文件格式是STL文件格式。一個STL文件使用三角面來近似模擬物體的表面。三角面越小其生成的表面分辨率越高。
本教程由簡單的介紹一下AutoCAD建立小鳥三維模型:
小鳥三維模型制作過程如下:

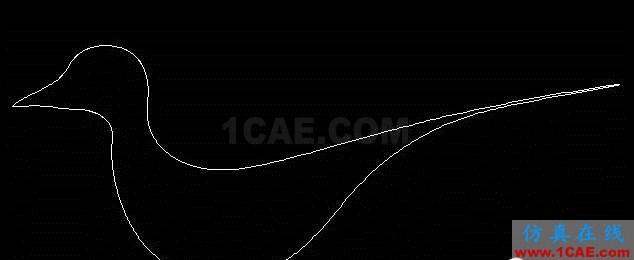

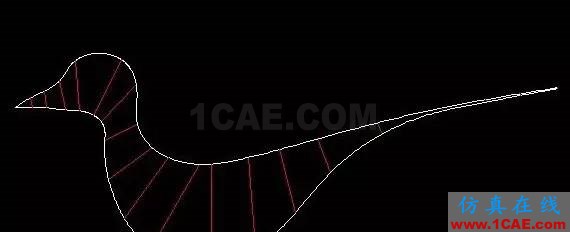

1.先畫兩條樣線構成小鳥的外輪廓形態

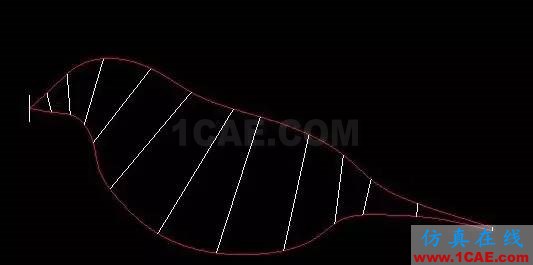

2.畫線作為截面分段數

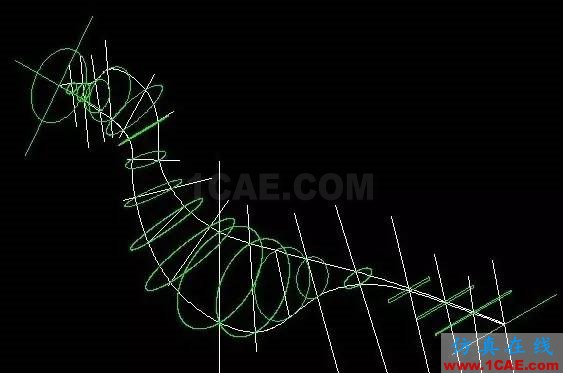

3.如圖創建放樣所需要的截面,截面組成為點,圓,橢圓和倒角矩形

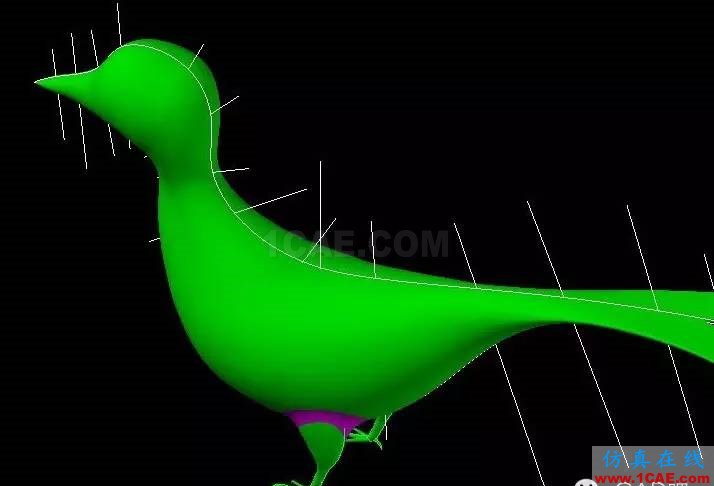

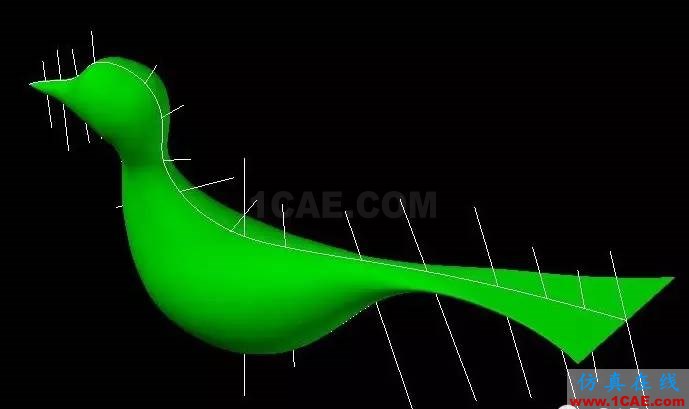

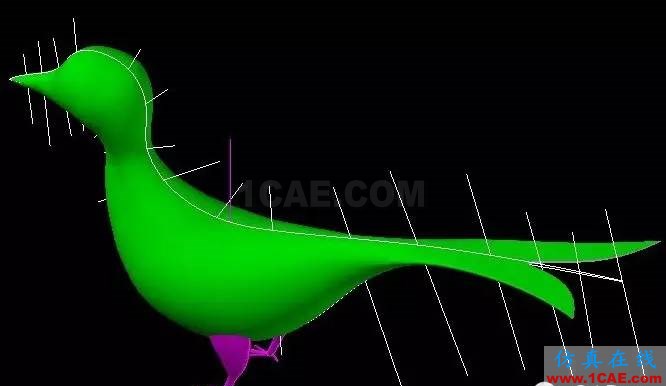

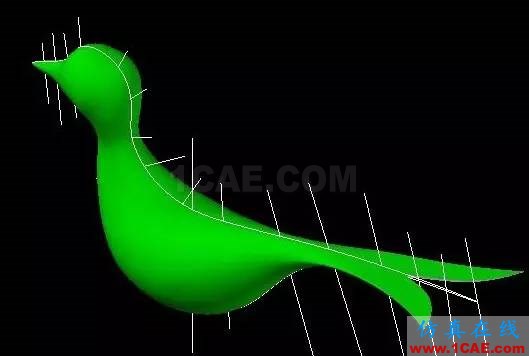

4.導線放樣,放樣截面依次選上一步的點和圓及橢圓和矩形,導向線選第一步中的兩條樣條線

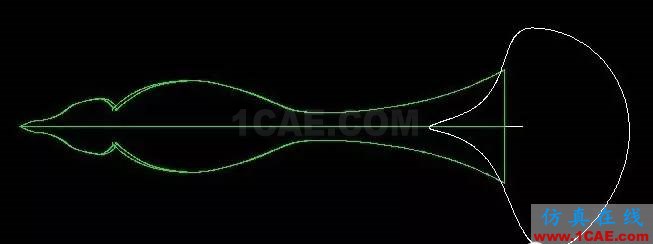

5.二維線框模式,在俯視圖畫一個閉合樣條線如圖白線示
6.拉伸成實體與小鳥尾部相交
7.布爾運算差掉上一步的白色實體,形成尾部形態

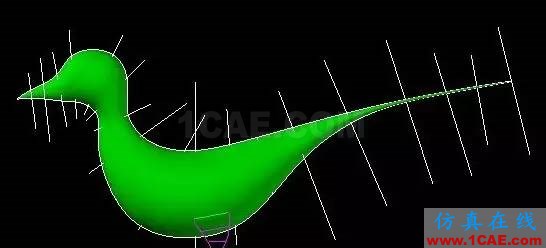

8.畫小鳥腳的輪廓線
9.同上面一樣分段畫截面然后放樣開成實體(這里省了具體過程),然后鏡象形成又腳
10.合并實體半倒角

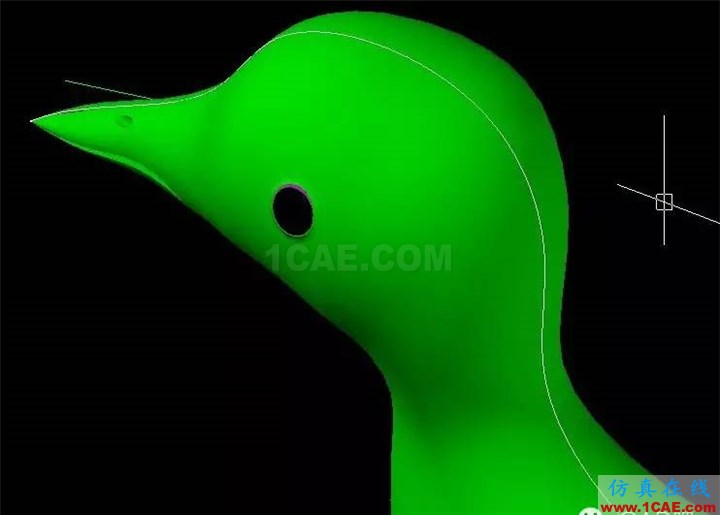

11.眼睛,嘴吧,鼻孔制作省略(眼睛是畫兩個同心球體抽殼再差集,嘴吧是畫一平面拉伸差集。鼻孔是畫圓柱差集)

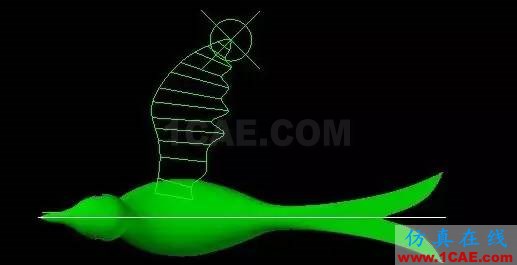

12.俯視圖用樣條線畫出翅膀的輪廓并分段
13.同上面一樣創創建放樣截面

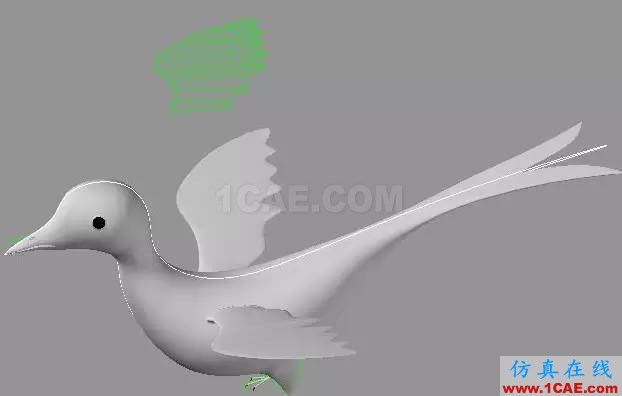

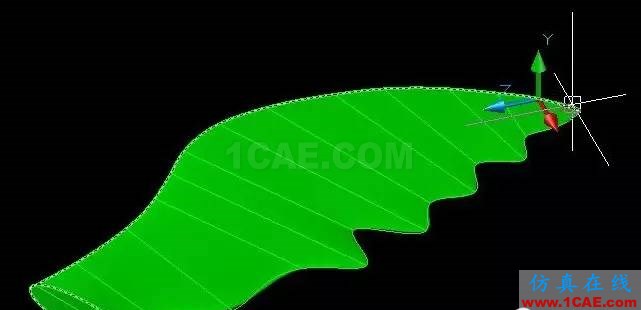

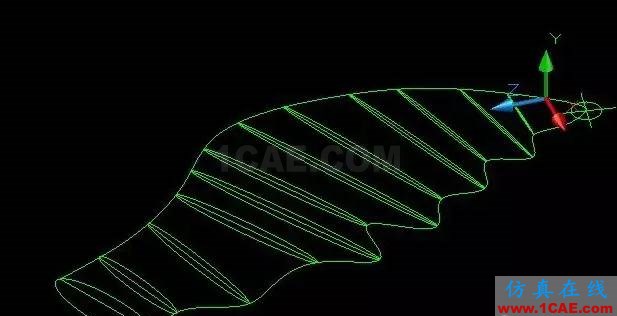

14.放樣形成翅膀形態
若想制作的輪廓更真實一點,可導入圖片用樣條線描輪廓再制作,這里簡單圖示一下:
1.CAD中插入圖片,用樣條線描邊,圖中紅色示
2.分段

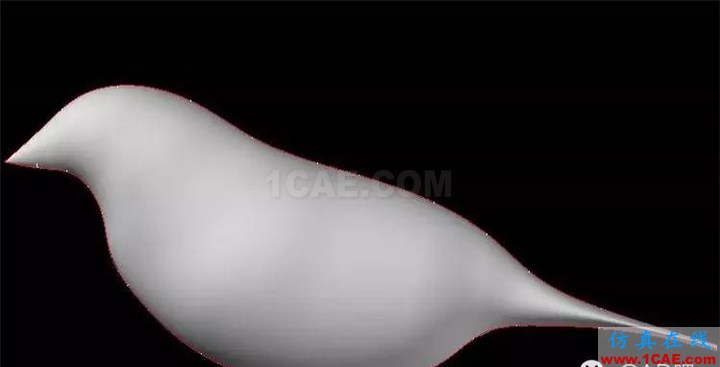

3.創建截面放樣形成主體輪廓
后面就不說了,方法同上面教程中說的一樣!
