AutoCAD字體的使用技巧

2016-10-28 by:CAE仿真在線來源:互聯網

1.AutoCAD文件為什么不能顯示漢字?或輸入的漢字變成了問號?

原因可能是:

(1)對應的字型沒有使用漢字字體,如 HZTXT.SHX 等;

(2)當前系統中沒有漢字字體形文件;應將所用到的形文件復制到 AutoCAD 的字體目錄中(一般為...\FONTS\);

(3)對于某些符號,如希臘字母等,同樣必須使用對應的字體形文件,否則會顯示成號。

2.替換找不到的缺少的字體?

復制要替換的字庫為將被替換的字庫名,如:打開一幅圖,提示未找到字體 A1,你想用

Hztxt.shx 替換它,那么,點擊AutoCAD圖標,右鍵,打開文件位置,可以看到字體文件夾;把里面的 hztxt.shx復制一份,重新命名為A1.shx,然后在把 A1.shx 放到 font 里面,在重新打開此圖就可以了。以后如果你打開的圖包含 A1這樣AutoCAD里沒有的字體,就再也不會不停的要你找字體替換了。

3.為什么輸入的文字高度無法改變?

使用的字型的高度值不為 0 時,用 DTEXT 命令書寫文本時都不提示輸入高度,這樣寫出來的文本高度是不變的,包括使用該字型進行的尺寸標注。

4.怎樣改變已經存在的字體格式?

如果想改變已有文字的大小、字體、高寬比例、間距、傾斜角度、插入點等,好利用“特性(DDMODIFY)”命令(前提是你已經定義好了許多文字格式)。點擊“特性”命令,點擊要修改的文字,回車,出現“修改文字”窗口,選擇要修改的項目進行修改即可。

5.AutoCAD字體的操作技巧?

首先,同樣是在夠用情況下,越少越好的原則。這一點,應該適用于 CAD 中所有的設置。不管什么類型的設置,都是越多就會造成 CAD 文件越大,在運行軟件時,也可能會給運算速度帶來影響。更為關鍵的是,設置越多,越容易在圖元的歸類上發生錯誤。另外,在使用 CAD 時,除了默認的 Standard 字體外,一般只有兩種字體定義。一種是常規定義,字體寬度為 0.75。一般所有的漢字、英文字都采用這種字體。第二種字體定義采用與第一種同樣的字庫,但是字體寬度為 0.5。這一種字體,是我在尺寸標注時所采用的專用字體。因?yàn)?在大多數施工圖中,有很多細小的尺寸擠在一起。這時候,采用較窄的字體,標注就會減少很多相互重疊的情況發生。不要選擇前面帶“@”的字體,因?yàn)閹А癅”的字體本來就是側倒的。可以直接使用 Windows 的 TTF 中文字體,但是 TTF 字體影響圖形的顯示速度,還是盡是避免使用它們。

6.怎樣快速修改文字?

只需雙擊文字(命令:ddedit),即彈出閃爍的文字編輯符(同WORD),此模式下用戶即可輸入新的文字。(快捷鍵ED)。

7.中、西文字高度不一樣怎么辦?

在使用AutoCAD時中、西文字高不等,一直困擾著設計人員,并影響圖面質量和美觀,若分成幾段文字編輯又比較麻煩。通過對AutoCAD字體文件的修改,使中、西文字體協調、擴展了字體功能,并提供了對于道路、橋梁、建筑等專業有用的特殊字符,提供了上下標文字及部分希臘字母的輸入。此問題,可通過選用大字體,調整字體組合來得到,如 gbenor.shx 與 gbcbig.shx組合,即可得到中英文字一樣高的文本,其它組合,用戶可根據各專業需要,自行調整字體組合。

8.AUTOCAD 中有時出現的 0 和 1 是什么意思?

(1)系統命令mirrtext控制 MIRROR 命令反映文字的方式。初始值為0,其中:

0——保持文字方向

1——鏡像顯示文字

(2)系統命令 textfill 控制打印和渲染時 TrueType 字體的填充方式。初始值為0,其中:

0——以輪廓線形式顯示文字

1——以填充圖像形式顯示文字

9.AutoCAD如何快速調出特殊符號?

標高的±號,在AutoCAD的文本編輯器中,輸入%%p就可以完成。其他很多特殊符號輸入,也可以通過這種方式實現具體操作方法是:單擊文本編輯器右上角的“選項”按鈕

,在打開的下拉菜單中選擇“符號”子菜單中的相應命令,如圖8所示,或按相應命令后面的命令提示在命令行中輸入相應命令。對于其他更復雜的符號,還可以選擇其中的“其他”命令打開“字符映射表”對話框,如圖9所示,選擇需要的字符,然后單擊“復制” 按鈕,回到AutoCAD的文本編輯器,執行CTRL+V鍵盤命令粘貼進AutoCAD的文本編輯器即可。

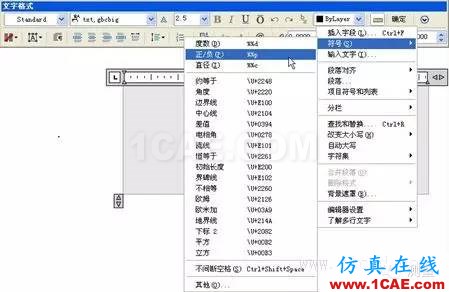

圖8 多行文字編輯器

圖9 字符映射表

10.如何快速的修改文本?

在修改單行文本時,文本內容為全選狀態,重新輸入文字可直接覆蓋原有的文字;單擊右鍵可以進行文字的剪切、復制、粘貼、刪除、插入字段、全部選擇等編輯操作;單擊確定或按鍵都可以結束并保存文本修改。在修改多行文本時,光標輸入符默認在第一個字符面,按鍵或移動方向鍵則可以將光標移到后輸入文字增加內容;單擊右鍵可以對文字編輯操作(如復制、粘貼、插入符號等到);單擊確定可以結束編輯,并保存文本修改;任意單擊文本編輯框以外AutoCAD工作區以內的任一地方也可以結束并保存文本的修改。

11.AutoCAD的標注怎么編輯?

在標注過程中,如果出現標注尺寸錯誤,可以在命令行中輸入“U”,取消此次標注。如果標注尺寸過小,標注文字出現重疊,則在命令行中輸入“Dimtedit”,利用【編輯標注文字”調整文字的位置。

12.在標注文字時的技巧

標注上下標的方法: 使用多行文字編輯命令: 上標:輸入 2^,然后選中 2^, 點 a/b 鍵即可。下標:輸入^2,然后選中^2,點 a/b 鍵即可。上下標:輸入 2^2,然后選中 2^2,點 a/b 鍵即可。

13.如何修改尺寸標注的比例?

方法一:DIMSCALE 決定了尺寸標注的比例其值為整數,缺省為 1,在圖形有了一定比例縮放時應好將其改為縮放比例。

方法二:格式——標注樣式(選擇要修改的標注樣式)——修改——主單位——比例因子,修改即可。
