AutoCAD從入門到施工圖（1）

2016-10-28 by:CAE仿真在線來源:互聯網

第一章 AutoCAD的基礎操作

1.1 啟動Auto CAD

在實際的應用過程中, Auto CAD的啟動方法有很多,下面介紹兩種比較常用的啟動方式。

1.1.1 利用“開始”菜單啟動Auto CAD 2006。(如圖1-1所示)

圖1-1 利用“開始”菜單啟動Auto CAD 2006

1.1.2 利用桌面快捷方式啟動Auto CAD

如果桌面上有Auto CAD 2006 快捷圖標,只需雙擊桌面快捷圖標

啟動Auto CAD 2006。如果桌面上沒有快捷圖標,則可以在桌面上創建Auto CAD 2006 的快捷方式。操作過程如下:

Step1: 單擊“開始”按鈕,執行“程序”|“Autodesk”|“Auto CAD 2006-Simplified Chinese”|“Auto- CAD 2006”

Step2: 在“Auto- CAD 2006”命令上單擊鼠標右鍵,彈出快捷菜單,在快捷菜單中選擇“發送到”|“桌面快捷方式”命令,在桌面上即可生成Auto CAD 2006的快捷菜單。如圖1-2所示

圖1-2 創建桌面快捷方式

1.2 Auto CAD 的用戶界面

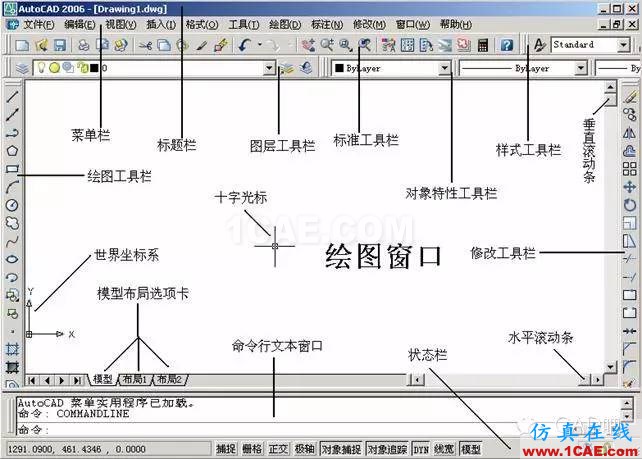

啟動Auto CAD 2006 之后,就進入了Auto CAD 2006 的工作環境,如圖1-3所示。其中主要包括了以下組成部分:標題欄、菜單欄、工具欄、繪圖窗口、命令行文本窗口等部分。

圖1-3 Auto CAD 的工作界面

1.2.1標題欄

標題欄位于繪圖窗口的最上方,包括控制圖標以及窗口的最大化、最小化和關閉按鈕,并且顯示了圖形文件的名稱和路徑。

1.控制圖標:包括最大化、最小化、還原、關閉等按鈕。

2.程序名:AUTO CAD

1)Automatic 自動地

2)Computer 計算機

3)Aided 輔助

4)Design 設計

3.當前程序的版本號:2006

4.圖形文件的名稱:Drawing1.dwg(:如文件已保存,則在顯示名稱的同時,顯示路徑。)

AutoCAD從入門到施工圖（1）AutoCAD應用技術圖片5

5.窗口的最大化、最小化和關閉按鈕

1.2.2 菜單欄:

菜單是調用命令的一種方式,是一種級聯的層次結構。Auto CAD 窗口菜單欄中顯示了11個主菜單,每一個菜單項都包含著若干個菜單選項,每一個菜單選項都代表著AUTO CAD的一個命令。

1、啟動菜單選項方式

鼠標單擊

ALT+菜單首字母,即帶下劃線字母

如果菜單項含快捷鍵,可以直接使用快捷鍵(如CTRL+O打開)

激活主菜單,按訪問鍵直接切換。(訪問鍵即菜單選項文字后帶下劃線字母)

2、選項功能

4:菜單選項具有子菜單

彈出對話框詢問下一步操作

灰色:當前無法使用

1.2.3 工具欄:

工具欄是一種代替命令或下拉菜單的簡便工具。Auto CAD最初顯示6個工具欄:標準工具欄、樣式工具欄、圖層工具欄、特性工具欄、繪圖工具欄、修改工具欄。圖1-4 所示為“標準”工具欄。

圖 1-4 “標準”工具欄

AutoCAD從入門到施工圖（1）AutoCAD學習資料圖片11

1.2.4 繪圖窗口

繪圖窗口是繪制和編譯圖形的工作區域。AUTO CAD中繪圖區域是無限的,可以通過Limits命令設定顯示在屏幕上的繪圖區域的大小。且可使用CTRL+0(零)使繪圖窗口最大化顯示。

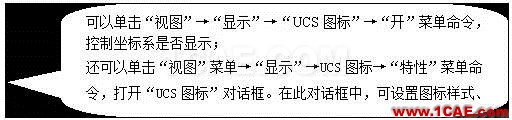

繪圖窗口左下角顯示的是系統默認的世界坐標系。

繪圖窗口底部提供了模型、布局1、布局2三個選項卡,可在模型空間和圖紙空間轉換。缺省狀態下,包括模型、布局1、布局2三個選項卡,單擊則彈出菜單選項。布局中可設置頁面、打印風格等。

坐標系分類:

1)世界坐標系(WCS):圖紙上任何一點,都可以用到原點的位移來表示。平面中原點的坐標為(0,0),空間三圍中的原點坐標為(0,0,0)

AutoCAD從入門到施工圖（1）AutoCAD學習資料圖片12

2) 用戶坐標系(UCS):在用戶坐標系中三個坐標軸之間仍然互相垂直,但在方向及位置上都有更大靈活性。

3) 笛卡爾坐標系(CCS):AUTO CAD 采用三維笛卡兒坐標系統來確定點的位置。在屏幕底部狀態欄上所顯示的三維坐標值,就是笛卡兒坐標系中的數值。它準確無誤的反映出當前十字光標所處的位置。

1.2.5 命令行窗口:

命令行窗口位于程序窗口的下方,顯示輸入命令,Auto CAD系統提示及相關信

1) 將光標移至繪圖區域與命令行窗口之間,上下移動,可放大、縮小命令行

2) F2功能鍵可整體顯示命令行

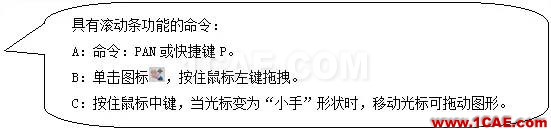

1.2.6 滾動條:

AutoCAD從入門到施工圖（1）AutoCAD學習資料圖片13

拖動滾動條的滑塊或者兩端的箭頭,可使圖形在繪圖窗口中滾動顯示。

1.2.7 狀態欄:

:十字光標在笛卡爾坐標系下的坐標值

:控制按鈕

:通訊中心按鈕及工具欄/窗口是否鎖定按鈕。

:單擊則彈出狀態行菜單,管理狀態欄的顯示內容。

1.3 Auto CAD 2006基本操作

1.3.1 新建圖形文件

1. 菜單命令:“文件”|“新建”

2. 標準工具欄上

按鈕

3. 命令行:NEW

激活命令,系統提示“選擇樣板”對話框。

A:樣板文件包含有特定圖形設置的圖形文件

B:acadiso.dwt 顏色相關打印樣式(機械零件常用,單位毫米)

在“選擇樣板”對話框右下角,可以看到“打開”按鈕。單擊其后的

,則會出現一個對話框。在這個對話框中,無樣板打開-英制表示圖形文件的單位為英寸;無樣板打開-公制表示圖形文件的單位為毫米。

1.3.2 保存圖形文件

1. 直接保存(保存) QSAVE

2. 賦名保存 (另存為) SAVEAS

3. 設置自動保存

A. “工具”→“選項”→“選項”對話框→“打開和保存”

B. 單擊鼠標右鍵,在彈出快捷菜單中選擇“選項”→“選項”對話框→“打開和保存”

C. 命令行:OPTIONS [OP]

注:在“選項”對話框中,有些選項前面有

按鈕標志,說明該選項直接影響正在進行的繪圖操作。

1.3.3 打開舊文件

1. 菜單命令:“文件”|“打開”

2. 標準工具欄上

按鈕

3. 命令行:OPEN

1)“文件”下拉菜單底部會顯示最近打開過的文件。單擊,即可打開文件。

2) CTRL+TAB鍵,在多個同類圖形文件間切換(ALT+TAB在多個不同類型文件間切換)。

3) 窗口中可同時觀察幾個已打開圖形文件。

4)按住Ctrl鍵,可逐一選取文件;按住Shift鍵,可同時選取多個文件。

1.3.4 關閉及退出圖形文件

1. 關閉 CLOSE/CLOSEALL

2. 退出 QUIT/EXIT

區別:關閉,離開繪圖平面;退出,離開應用程序。

1.4 設置繪圖環境

1.4.1 設置繪圖窗口顏色

1. 菜單命令:工具-→選項→顯示→顏色

2. 快捷鍵: 繪圖區域空白處單擊鼠標右鍵→選項→顯示→顏色

3. 命令行: OPTIONS [OP]

1.4.2 設置圖形單位

1. 菜單命令:“格式”|“單位”

2. 命令行:UNITS [UN]

1.4.3 設置工具欄

1. 調出所需工具欄

A.工具欄上任意位置,單擊鼠標右鍵,在彈出快捷菜單中選擇所需工具欄

B.單擊“視圖”菜單-→工具欄→彈出“自定義用戶界面”對話框→打開“工作空間”前折疊符→單擊AUTO CAD默認(當前)選項→在右側“工作空間內容”選項框中,單擊“自定義工作空間”按鈕→單擊左側“工具欄”前的折疊符,將其展開→鉤選所需工具選項→應用→確定

命令:TOOLBAR(TO)

C.單擊“工具”菜單→自定義→界面→彈出“自定義用戶界”對話框→以下與上同

命令:CUI

2. 調整工具欄位置:鼠標拖拽

3. 關閉工具欄:方法、步驟與調出工具欄同,并改變工具欄位置,單擊“關閉”按鈕。

1.1.4 設置繪圖界限

1. 菜單命令:“格式”|“圖形界限”

2. 命令行:LIMITS

在正規的繪圖中,圖紙的幅面都有具體的規定和要求。在GB—1986中,國家規定了5種圖紙幅面的尺寸。具體要求如表1—1、圖1—1所示:

表1—1 圖紙幅面尺寸(單位mm)

尺寸代號	幅面代號
尺寸代號	A0	A1	A2	A3	A4
B	841	594	420	297	210
L	1189	841	594	420	297
C	10			5
A	25

提示:

1)圖紙從A0開始,下一級圖紙的幅面尺寸是上一級圖紙幅面尺寸的一半。如 A0=2A1

2) A0—A3圖紙一般為橫式圖紙,其余采用立式圖紙。

注:

A: 同一工程的圖紙規格一般不要多于兩種,盡量采用同一規格樣式的圖紙

B: AUTOCAD公制默認圖紙幅面為A3,即420×297mm

從圖1—1中可以看出,圖紙空間是由圖框線和幅面線組成,無論圖紙是否裝訂,圖框線都必需用粗實線表示。圖紙的幅面指的是圖紙本身的大小規格。圖紙框是指圖紙上用來規定繪圖范圍的邊界線。圖紙的幅面可分為橫式幅面和立式幅面兩種。以短邊作為垂直邊的圖紙稱為橫式圖紙。

一般情況下,圖紙均按照上述說明,但也存在特殊情況。這時,可以將圖紙適當加長。

注:圖紙的短邊不能加長,長邊可根據需要加長,但要根據國標規定,不可隨意加長。具體規定如表1—2所示:

表1—2 圖紙長邊加長尺寸(單位mm)

幅面代號	長邊尺寸	長邊加長后尺寸
A0	1189	1338 1487 1635 1784 1932 2081 2230 2387
A1	841	1051 1261 1472 1682 1892 2102
A2	594	743 892 1041 1189 1338 1487 1635 1784 1932 2081
A3	420	631 841 1051 1261 1472 1682 1892
